Ano: 2024
Banca: Fundação Getúlio Vargas - FGV
Prova: FGV - INPE - Tecnologista Pleno - Área: Desenvolvimento de Sistemas de Suprimento - 2024

Na saída de um retificador de onda completa alimentado por um sinal senoidal de 60Hz foi inserido um capacitor de filtro e uma carga que consome corrente constante.

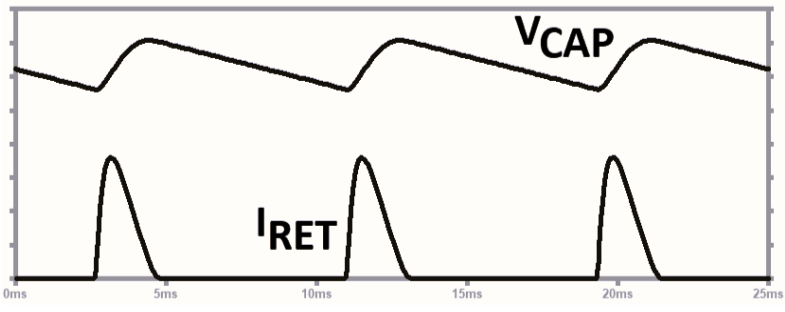

A forma de onda de tensão no capacitor (VCAP) e a corrente de saída do retificador (IRET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:

A

Se o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos pulsos de corrente irá aumentar.

B

Se o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) e a amplitude dos picos de corrente irão aumentar.

C

Se o valor da capacitância for aumentado, a duração e a amplitude dos pulsos de corrente irão aumentar.

D

Se o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a amplitude dos picos de corrente irá aumentar.

E

Se o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos picos de corrente irá aumentar.
