Ano: 2019
Banca: Instituto Federal de Minas Gerais - IFMG
Prova: IFMG - IFMG - Técnico de Laboratório - Àrea Industrial - 2019

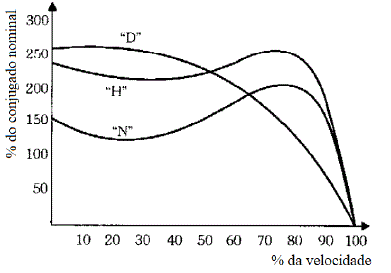

A norma NBR 7094 classifica os motores de gaiola em cinco categorias, conforme as características de conjugado em relação à velocidade e à corrente de partida. As letras indicadas no gráfico da Figura representam as curvas do percentual de conjugado em função do percentual da velocidade.


(Figura extraída do livro de Acionamentos elétricos de Claiton Moro Franchi.)

Marque a opção correta que representa as características da categoria da letra “D”:

A

Conjugado de partida alto, corrente de partida normal e baixo escorregamento.

B

Conjugado de partida normal, corrente de partida normal, baixo escorregamento e com previsão de uma partida estrela-triângulo.

C

Conjugado de partida alto, corrente de partida normal e alto escorregamento (s >5%).

D

Conjugado de partida alto, corrente de partida normal, baixo escorregamento e sem previsão de uma partida estrela-triângulo.

E

Conjugado de partida baixo, corrente de partida baixa e baixo escorregamento (s <5%).
