Questão 10
10
Q2093892
FIGURAS
Fig. 1 – Ícones de comandos de AutoCAD |

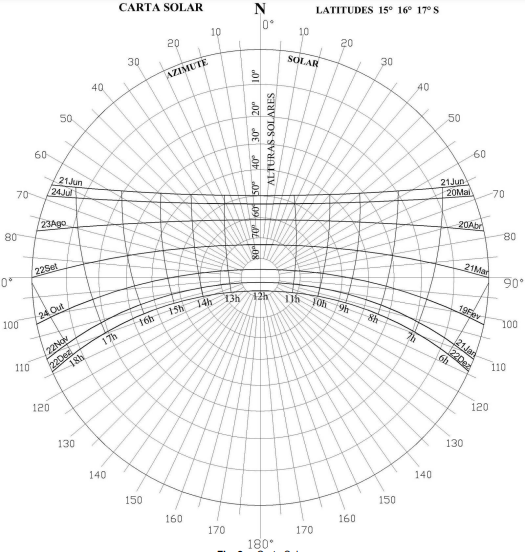

Fig. 2 – Carta Solar |

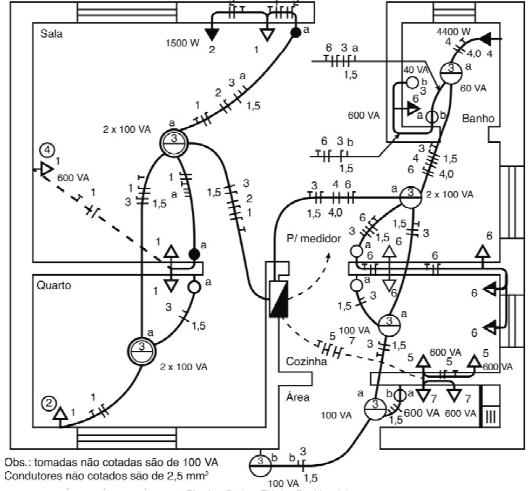

Fig. 3 – Projeto Elétrico Residencial Fonte: CREDER, Hélio. Instalações Elétricas. |
-
Com base na planta e nas informações do projeto elétrico da Figura 3 (apresentada no final desta prova) e levando em consideração o valor estimado de 110 V para a tensão da instalação elétrica, calcule o valor da corrente elétrica do circuito destinado aos pontos de iluminação, no caso de todas as lâmpadas da casa estarem acesas.
Observação: considerar que todas as lâmpadas são incandescentes tradicionais e possuem a potência indicada na planta.
