Ano: 2022
Banca: Instituto Consulplan
Prova: Instituto Consulplan - PTI - Técnico -Área: Projetista - 2022

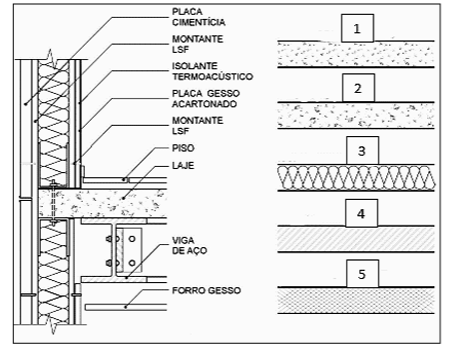

A imagem representa materiais e hachuras utilizados, segundo a NBR 6.492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos: requisitos. Observe:

(ABNT NBR 6.492/2021, p. 38. Adaptado.)

As hachuras correspondem aos respectivos materiais mais utilizados:

A

1. Concreto 2. Revestimento cerâmico 3. Aço 4. Borracha ou neoprene 5. Isolante termoacústico

B

1. Argamassa ou cimentado 2. Concreto 3. Isolante termoacústico 4. Aço 5. Borracha ou neoprene

C

1. Concreto 2. Argamassa ou cimentado 3. Isolante termoacústico 4. Aço 5. Revestimento cerâmico

D

1. Argamassa ou cimentado 2. Concreto 3. Aço 4. Isolante termoacústico 5. Revestimento cerâmico
