Questões de Concurso sobre Sistemas Construtivos

Guarnição, caixilho, pingadeira e peitoril são componentes de esquadrias.

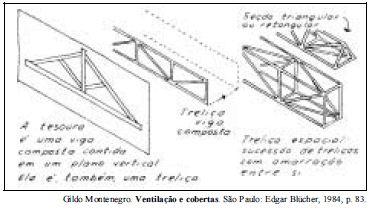

Observando as ilustrações de uma tesoura, uma treliça e uma treliça espacial, abaixo, pode ser verificado que apenas no caso da tesoura existe um risco relativamente alto de que a mesma possa sair do plano vertical, arrastando consigo toda a estrutura da coberta e ameaçando a estabilidade da edificação inteira.

Em um poço de elevador, deve existir um ponto de luz no piso do mesmo, de forma a assegurar a iluminação mínima de 50 lux, além de espaço para equipamentos de uso do condomínio.

O desenho a seguir apresenta a face inferior de uma laje em que o padrão de fissuração mostrado é devido à flexão por insuficiência de armadura para momentos positivos.

O emprego de argila expandida sobre as lajes aparentes auxilia a proteção da impermeabilização adotada, porque esse material reduz a variação térmica da cobertura.

Pela esbeltez das peças em argamassa, a cura deve ser realizada ao ar livre para facilitar a evaporação e assegurar a rigidez dos elementos construtivos.

Os círculos da rede representam as atividades desenvolvidas.

Chillers e fan-coils são componentes dos sistemas de prevenção, detecção, alarme e combate a incêndio.

Os eletrodutos são componentes de uma instalação que têm a função de proporcionar proteção mecânica e contra intempéries aos condutores, assim como contra os perigos de incêndio resultantes de eventuais superaquecimentos.

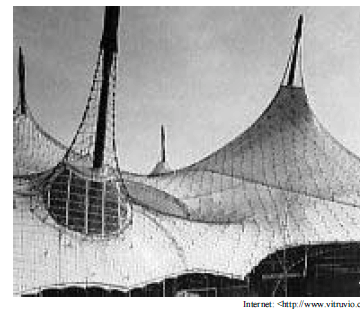

Os cabos de aço têm permitido a construção de complexas estruturas pênseis — atirantadas — que, unidas a tecidos especiais de náilon, cobrem enormes superfícies. O arquiteto alemão Frei Otto, em 1980, registrou as primeiras mostras arquitetônicas de seus estudos, como a enorme cobertura olímpica em Munique mostrada na figura abaixo.

O local onde estão instalados os medidores de energia e os disjuntores termomagnéticos, limitadores de fornecimento de cada unidade consumidora, é denominado de transformador geral.

As coberturas, cascas de concreto armado, resistem muito bem à compressão e, pela introdução de sua armação metálica, também resistem a esforços de tração.

Em um esquema básico de instalação e funcionamento de elevadores, a cabina é montada sobre uma plataforma, em uma armação de aço constituída por 2 longarinas fixadas em cabeçotes (superior e inferior). O conjunto cabina-armaçãoplataforma denomina-se carro.

As coberturas de membranas pré-tracionadas são estruturas feitas de cabos tensionados à dupla curvatura inversa. A forma mais desenvolvida é de um parabolóide hiperbólico. Seu peso próprio torna-se inferior aos esforços de sucção do vento, fazendo que a estrutura esteja ancorada no solo, transformando o apoio em tirante.

Em edifícios comerciais, é vedada a conjugação da rede de telefonia com o sistema de rede lógica mediante o uso dos mesmos tubos condutores.

Uma das técnicas para se interromper o recalque estrutural de edifícios provocado por colapso geotécnico até a construção de reforço é a aplicação, sob a base das fundações, de água a ser congelada.

Os tubos de queda nos sistemas de esgotamento sanitário devem, sempre que possível, ser instalados em um único alinhamento. Quando forem necessários, os desvios devem ser feitos com peças formando ângulo central igual ou superior a 90 o, de preferência com curvas de raio longo ou duas curvas com raio de 45o.

O percurso crítico na rede é aquele que requer mais tempo para ser completado.

O condutor de água que se estende verticalmente por um edifício e se destina a alimentar mangueiras de incêndio em todos os pavimentos é denominado de coluna de incêndio, tubo vertical ou tubo de subida.

Nas instalações telefônicas, a caixa de distribuição geral, que liga a rede interna à rede externa da edificação, pode ser instalada no interior do quadro de cargas da rede elétrica, aproveitando assim o mesmo fio terra (aterramento).
