O projeto relativo a qualquer obra de construção, reconstrução, acréscimo e modificação de edificação, deverá conter, conforme a própria natureza da obra a ser executada, uma série de desenhos. Analise-os.

I. Plantas cotadas dos pavimentos, dos telhados e das dependências a construir, modificar ou sofrer acréscimo.

II. Desenho das fachadas voltadas para vias públicas.

III. Planta de situação em que seja indicado: posição do edifício em relação às linhas limites do lote, orientação em relação ao norte magnético, indicação da largura do logradouro e do passeio, localização das árvores existentes no lote e no trecho do logradouro, postes e outros dispositivos de serviços de instalações de utilidade pública.

IV. Cortes longitudinal e transversal do edifício projetado: no mínimo 2 cortes, passando, principalmente, onde proporcione maiores detalhes.

Estão corretas as afirmativas

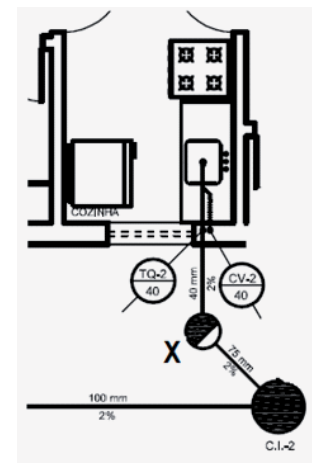

Na seguinte figura, apresenta-se um trecho da instalação de esgotamento sanitário de uma residência:

-

-

Nessa figura, o elemento indicado com a letra X é conhecido como:
