Uma instalação com potência aparente de 100 kVA e fator de potência de 0,92 terá uma potência ativa de 92 kW.

O projeto do SPDA deve considerar a resistividade do solo para garantir a eficiência do aterramento.

Assim como o frequencímetro, o osciloscópio permite a determinação da frequência de sinais periódicos de tensão.

Um controlador lógico programável, em um sistema industrial, pode integrar redes de comunicação de dados informatizados.

$i_C=0,5mA.$

$\alpha =1/50.$

A corrente nominal de um disjuntor deve ser sempre superior à corrente máxima admissível do condutor que ele protege.

Quanto menos espesso for o condutor do SPDA, menor será a impedância do sistema.

Em um circuito trifásico equilibrado ligado em estrela, a tensão de linha, medida entre duas fases, é menor que a tensão de fase.

Em materiais magnéticos lineares, homogêneos e isotrópicos, a energia associada ao campo magnético não varia linearmente com a intensidade do campo aplicado.

O dimensionamento dos condutores que alimentam motores, em instalações elétricas de baixa tensão (NBR 5410), deve ser tal que, durante a partida do motor, a queda de tensão nos terminais do dispositivo de partida não ultrapasse 10% da respectiva tensão nominal. Para cálculo da queda de tensão, o fator de potência do motor com rotor bloqueado pode ser considerado igual a:

Considerando os pontos de tomadas, numa instalação elétrica residencial de baixa tensão, para um dormitório com 31 metros de perímetro, deverá ter por norma um mínimo de:

Em relação ao uso dos Equipamentos de Proteção Individual (EPIs) na atividade do eletricista, assinale a alternativa que preenche corretamente a lacuna do texto a seguir:

Capital para resguardar o rosto contra arco elétrico ou fogo repentino, o _________oferece uma barreira eficaz contra possíveis lesões.

A tabela a seguir foi construída de modo que os números escritos na linha 2 estão relacionados com os números escritos na linha 1 de acordo com um padrão.

Segundo esse padrão, o valor de x é:

No universo da eletricidade automotiva, a bateria desempenha um papel crucial, atuando como o coração pulsante que dá vida ao veículo. Responsável por armazenar a energia elétrica necessária para alimentar os diversos sistemas, a bateria é um componente essencial para o funcionamento de carros, caminhões e máquinas. No entanto, o que muitos desconhecem é que a bateria não trabalha sozinha. Ela atua em conjunto com o alternador, formando uma dupla dinâmica que garante o suprimento contínuo de energia para o veículo.

Em um sistema elétrico automotivo de 12V, a bateria e o alternador desempenham funções distintas, porém complementares. Analise as afirmativas a seguir sobre o funcionamento desses componentes.

I. A bateria fornece a energia elétrica inicial para a partida do motor.

II. O alternador, quando o motor está em funcionamento, converte energia mecânica em energia elétrica, alimentando os sistemas do veículo e recarregando a bateria.

III. A bateria atua como um estabilizador de tensão, absorvendo as flutuações geradas pelo alternador e fornecendo uma corrente contínua e estável para os componentes eletrônicos.

Está correto o que se afirma em:

A atuação do Oficial de Manutenção − Aplicação: Elétrica de Autos exige versatilidade e conhecimento técnico para lidar com diferentes tipos de veículos e equipamentos. Situações complexas e imprevistas podem surgir, demandando do profissional a capacidade de improvisar e solucionar problemas com criatividade e segurança.

Enunciado:

Um Oficial de Manutenção é chamado para realizar um reparo emergencial em uma viatura policial que teve o sistema de iluminação danificado durante uma perseguição. Ao analisar o problema, ele constata que o farol principal está com a fiação rompida e não há material de reposição disponível no momento. Considerando a urgência da situação e a necessidade de garantir a segurança dos policiais, qual a alternativa mais adequada para o Oficial de Manutenção?

Em um transformador ideal com dois enrolamentos:

A reatância indutiva é a oposição que um componente elétrico, como uma bobina (indutor), oferece à passagem de uma Corrente Alternada (CA). Sendo assim, é correto afirmar que a reatância indutiva:

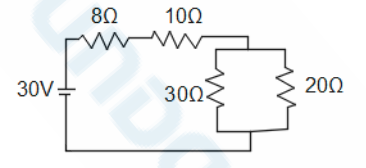

Analise a figura abaixo, que mostra um circuito resistivo:

Assinale a alternativa que indica, correta e respectivamente, a resistência equivalente (resultante) do circuito resistivo, a corrente total do circuito e a potência em Watts.

Em um disjuntor termomagnético, o disparo magnético é acionado por:
