Considere uma instalação de um refeitório com circuitos de iluminação e tomadas, sendo que algumas tomadas foram dimensionadas para fornos elétricos e refrigeradores. Em relação ao custo-benefício do consumo e investimento dos equipamentos elétricos, analise as afirmativas a seguir.

I. As lâmpadas de Led, mesmo que apresentem um custo mais elevado por unidade que as incandescentes/halógenas, possuem relação custo-benefício que torna sua escolha mais viável.

II. Os refrigeradores devem possuir uma escala do selo Procel adequado, pois impactam fortemente no custo da energia elétrica.

III. Os fornos elétricos sempre consomem menos energia que os refrigeradores, pois o seu consumo é inversamente proporcional à corrente elétrica.

Está correto o que se afirma apenas em

O quadro de distribuição trifásico (ABC – 220 [V] e 60 [Hz]) responsável pela alimentação de um barramento de motores de indução trifásicos, do tipo gaiola de esquilo, foi submetido a uma manutenção, que consistiu na troca do disjuntor trifásico de entrada e no rearranjo da sua fiação, em virtude do aumento da carga com a inclusão de um circuito adicional. Após essa troca, o operador dos motores dessa instalação percebeu que os motores não giravam mais, embora parecessem energizados e vibrando mecanicamente. Decidiu, então, efetuar medidas com um voltímetro e notou que havia tensão V_AB = V_BC = 220 [V] durante a energização dos motores.

Sendo assim, deduziu que a manutenção

Os resistores fixos feitos de carbono podem ser facilmente identificados pelos técnicos. Ao organizar os componentes de um laboratório, o funcionário encontrou os resistores com a seguinte sequência de cores:

1° resistor: marrom, preto, vermelho e dourada;

2° resistor: laranja, laranja, laranja e dourada;

3° resistor: vermelho, violeta, marrom e dourada.

Estes resistores são, respectivamente:

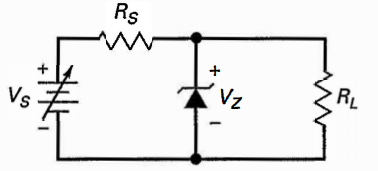

Analise o circuito a seguir, onde o diodo Zener apresenta tensão de ruptura de Zener de 12 V.

Calcule o valor da corrente no diodo Zener e assinale a opção correta.

Dados: V_s = 20 V; Rs = 1 k$\Omega$ ; e R_L = 2 k$\Omega$.

Observe a tabela verdade abaixo.

Considere que os dados da tabela serão utilizados para montar um circuito lógico simples com entrada A, B e C e salda S e utilizando somente uma porta lógica E (AND), uma porta lógica OU ( OR) e uma porta inversora. Assim, ainda que parte da informação da tabela esteja incompleta, é correto afirmar que os valores de S da penúltima e última linhas da tabela são respectivamente, iguais a:
