Questões de Concurso sobre Elétrica / Eletrônica

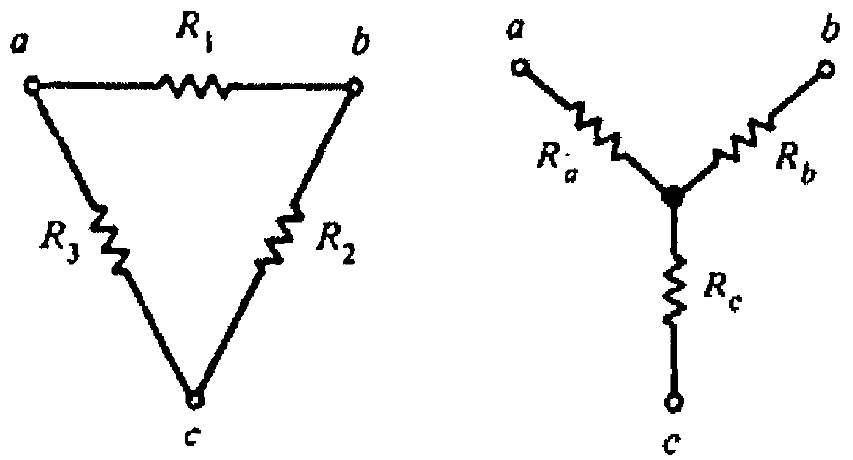

Redes trifásicas podem ser representadas por equivalentes em rede "delta" ou rede "Y", conforme as figuras abaixo.

Dado que uma rede apresenta um equivalente em rede delta com valores de R₁, R₂ e R₃ de 20 $\Omega$ , 40 $\Omega$ e 60 $\Omega$, respectivamente, calcule os valores de R_a, R_b e R_c da rede Y equivalente, aproximadamente, e assinale a opção correta.

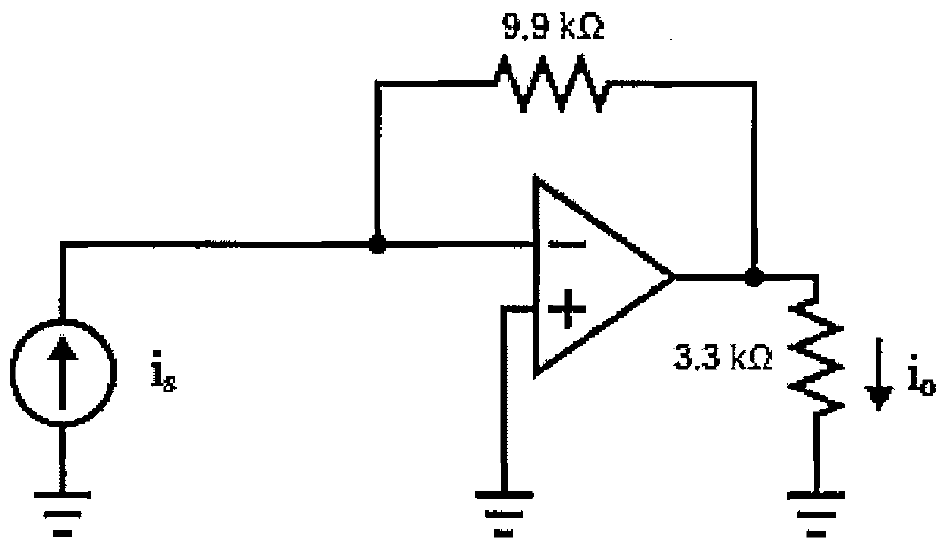

Observe o circuito abaixo:

Considerando o amplificador operacional ideal, calcule a corrente i₀ , dado i_s = 3 mA, e assinale a opção correta.

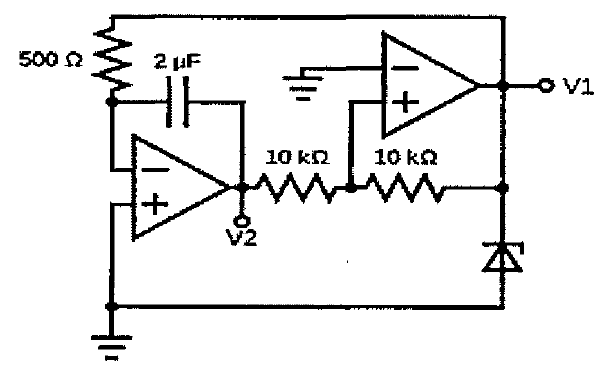

Analise o circuito a seguir, onde o diodo apresenta tensão de ruptura de Zener de 5 V e tensão de polarização direta de 0,7 V:

Assinale a opção que apresenta, respectivamente, as formas de onda e valores máximos dos sinais V1 e V2, considerando que as saídas dos amplificadores operacionais saturam em 18 V e -18 V.

Sobre os diodos Zener, assinale a alternativa correta.

Ao receber um projeto elétrico, um técnico encontra uma legenda com as seguintes informações:

Motor 1: ABC;

Motor 2: CAB;

Motor 3: CBA;

Motor 4: BAC.

Sabendo que o motor 1 possui sequência de fase positiva, é correto afirmar que
