O osciloscópio é um instrumento que representa de forma gráfica os sinais elétricos – n...

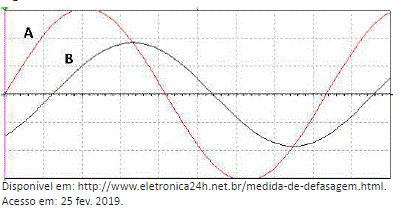

O osciloscópio é um instrumento que representa de forma gráfica os sinais elétricos – normalmente a partir de dois canais de entrada. Analise a seguinte figura.

Para a figura apresentada, sabendo-se que a escala horizontal do osciloscópio é 2 ms/div e a vertical, para as duas formas de onda, é igual a 50 V, assinale a alternativa correta.
