Questão 637042 - Elétrica / Eletrônica
Concurso: Ministério da Ciência e Tecnologia (MCT) 2004
Cargo: Técnico 1 - Área Técnico em Eletrônica (Código F1)
Banca: Centro de Seleção e de Promoção de Eventos UnB (CESPE/CEBRASPE)
Nível: Superior
Conhecimentos Específicos de um determinado Cargo/Área Elétrica / Eletrônica

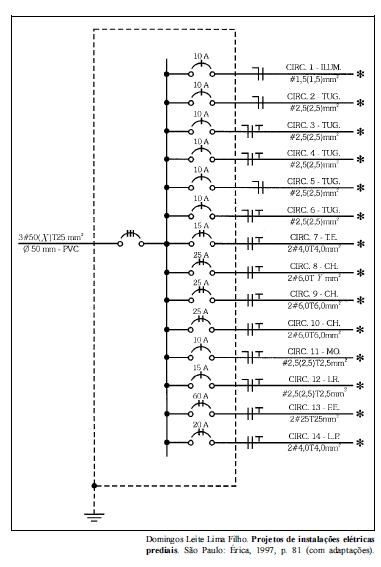

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.
Para que o diagrama tenha total coerência com relação ao dimensionamento dos condutores, o símbolo X, no alimentador do quadro, deveria ser substituído por 25, assim como o símbolo Y, no circuito 8, deveria ser substituído por 6,0.
- C. Certo
- E. Errado
