Questões de Concurso sobre Topografia/Geoprocessamento

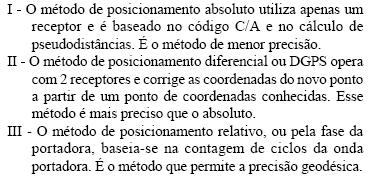

Sobre as medições com GPS, considere as 3 afirmativas a seguir: A(s) afirmativa(s) verdadeira(s) é/são somente:

A(s) afirmativa(s) verdadeiras(s) é/são somente:

Altitude é a cota de um ponto referenciada a:

Uma planta topográfica plani-altimétrica apresenta em um trecho uma formação com curvas de nível dispostas da seguinte forma: curvas fechadas concêntricas de valor crescente da curva mais externa para a mais interna. Essa formação caracteriza um/uma:

Sejam dois alinhamentos, AB e BC, de uma poligonal qualquer. O azimute do alinhamento BA é AzBA=225° e o ângulo de deflexão entre os alinhamentos AB e BC é de 90°D (à direita). Então, a alternativa correspondente ao rumo do alinhamento BC é:

Para a determinação de um ângulo em um trecho das divisas de uma propriedade, abrangendo os 3 vértices consecutivos L, M, e N, conhecem-se o azimute L-M (125° 36') e o rumo N-M (43°48' SW). O ângulo à direita (sentido horário) no vértice M entre os lados L-M e M-N é:

Numa divisão de terras definiu-se, na planta, uma linha BB₁, divisória de quinhões, pelas coordenadas de B(E_B , N_B) e de B1(E_B1 , N_B1). Para a locação da referida divisória decidiu-se utilizar um ângulo e uma distância em relação a um alinhamento de referência, AB, existente no terreno e de coordenadas conhecidas A(E_A , N_A) e B(E_B , N_B), respectivamente. O ângulo escolhido é a deflexão entre AB e BB₁. A distância escolhida é o comprimento de BB₁. Então, usando-se os dados acima fornecidos, pode-se afirmar que:

Em um terreno retangular, de dimensões 10,00m x 20,00m conhecem-se as cotas nos 4 vértices consecutivos ABCD, extremos do terreno. Sabe-se que o lado AB situa-se no lado de maior dimensão e que a declividade da superfície do terreno é constante entre os seus pontos extremos. As cotas são: Cota A = 8,2m ; Cota B = 7,8m ; Cota C = 5,0m ; Cota D = 6,0m. Deseja-se fazer um corte horizontal na cota 5,00m para a construção de um platô. Considerando-se cada um dos dois lados paralelos do retângulo como 2 seções do terreno, e o volume a cortar como um prisma, pode-se determinar o volume de corte como sendo de:

A estereoscopia é fundamental no uso de fotografias aéreas para estudos de planejamento territorial. Para se obter estereoscopia é necessário no mínimo:

Um alinhamento AB tem rumo magnético RAB=20°NW. A declinação magnética local na época da determinação do referido rumo é de 17°W (ocidental). Então, o azimute verdadeiro de BC vale:

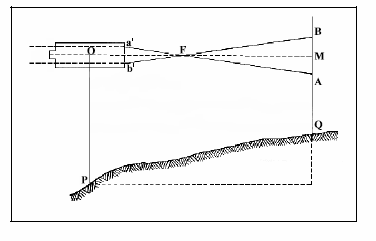

A figura a seguir ilustra um dos procedimentos topográficos para medidas horizontais. Um teodolito está estacionado no ponto P, e uma régua graduada, no ponto Q. Do ponto P, visa-se o ponto Q com o círculo vertical do teodolito zerado, ou seja, com a luneta na posição horizontal. Procede-se à leitura dos fios estadimétricos inferior (FI), médio (FM) e superior (FS). Nessa situação, a distância horizontal entre os pontos será deduzida da relação existente entre os triângulos a'b'F e ABF, que são semelhantes e opostos pelo vértice.

Para se determinar a cota de um ponto B, a partir de um ponto RN1 de cota conhecida (Cota RN1 = 200,00m) o transporte de cota foi feito por nivelamento geométrico, com uma mudança, obtendo-se os seguintes resultados:

Leitura de ré em RN1 = 2265mm;

Leitura de vante em Ponto aux. = 1706mm

Leitura de ré em Ponto aux. = 1858 mm

Leitura de vante em B = 2643mm

A cota do ponto B, em metros, é:
