Questões de Concurso sobre Hidráulica

A relação existente entre a vazão e altura da lâmina de água (cota) em uma seção transversal é chamada de curva-chave. Esta relação envolve características geométricas de seção transversal e as características de escoamento do canal. Sobre a construção de uma curva-chave é correto afirmar que

A curva-chave de uma determinada seção foi ajustada com a seguinte equação Q = 60.(h-0)² , sendo Q em m³/s e h em metros. Para a construção desta curva chave foram medidas vazões mínimas de 15 m³/s e máximas de 1500 m³/s, que correspondem respectivamente, às cotas de:

Os itens a seguir se referem a modelos utilizados para representar o comportamento hidráulico de corpos d´água e reatores para controle de poluição ambiental.

I. O modelo hidráulico de mistura completa em série é usado para descrever o regime de dispersão intermediária existente entre as duas situações extremas de fluxo em pistão e fluxo disperso, sendo o mais usado na prática.

II. No modelo de fluxo disperso, as partículas de um fluido entram continuamente em uma extremidade do tanque, passam através dele e são descarregadas na outra extremidade, na mesma sequência em que entraram.

III. No regime hidráulico de mistura completa, as partículas poluentes que entram no reator são imediatamente dispersas em todo o reator e, assim, a concentração efluente é igual à concentração em qualquer ponto em seu interior.

Estão incorretas as afirmativas:

Os sistemas de microdrenagem incluem a coleta e o afastamento das águas superficiais ou subterrâneas através de pequenas e médias galerias, fazendo ainda parte do sistema todos os componentes do projeto. São obras em cujo projeto são adotadas vazões produzidas por eventos hidrológicos com 2,5 e, no máximo, 10 anos de período de retorno. Como exemplo de constituintes de um sistema de microdrenagem urbana, é correto citar:

Existe um tipo de água no solo que se encontra em uma determinada zona do terreno, enchendo todos os seus vazios, e cujo estudo rege-se pelas leis da Hidráulica. Essa água recebe o nome de água:

O volume útil do reservatório é

Em relação aos tipos de tubulação e conexões utilizados nas instalações hidráulicas, o material em que a união entre as peças é realizada por termofusão a aproximadamente 260°C, formando uma tubulação única, sem a utilização de colas ou roscas, é:

Quanto à aplicação de interesse da engenharia, importa principalmente conhecer o escoamento superficial. O coeficiente de deflúvio é:

O aumento do escoamento pluvial em meio urbano é um problema crônico em algumas cidades brasileiras. A gestão desse problema é resultado da aplicação de técnicas adequadas nos projetos de engenharia e implantação de mecanismos legais e administrativos de controle. Cientes disso, alguns municípios têm adotado em seus planos diretores critérios para liberação de novos empreendimentos. Um dos critérios empregados é de que a vazão máxima de escoamento gerada no local do novo empreendimento (por exemplo: um loteamento, uma indústria, um parque industrial, etc.) deve ser menor ou igual à vazão máxima de escoamento gerada nas condições preexistentes para um evento de precipitação com determinada duração e dado tempo de retorno (evento de projeto).

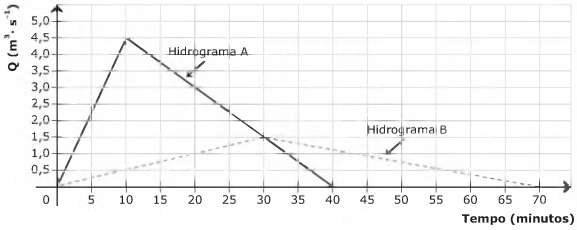

Considerando determinada cidade na qual tal critério tenha sido adotado, um novo loteamento com 2,0 ha será construído. Para atender ao critério, foi estabelecido que uma medida de controle na microdrenagem seria empregada, do tipo reservatório de detenção. Os hidrogramas triangulares correspondentes ao período anterior e posterior à implantação do loteamento foram estabelecidos para o evento de projeto e são apresentados na figura a seguir.

De acordo com as informações fornecidas, considere as afirmativas a seguir.

I → O hidrograma A corresponde ao período anterior à implantação do loteamento, enquanto o hidrograma B ao período após a implantação do loteamento.

II → O reservatório de detenção tem a função de minimizar o impacto hidrológico da redução da capacidade de armazenamento natural da bacia hidrográfica, devendo ter um volume mínimo de 3.600 m³.

III → A lâmina de precipitação efetiva para o evento de projeto nas condições preexistentes era de 157,5 mm e, após a implantação do loteamento, passou a ser de 270 mm.

Está(ão) correta(s)

O tipo de obra executada em curso de água, para posterior captação, que objetiva elevar o nível do manancial a uma cota predeterminada por meio da colocação de blocos de rocha nesse curso d’água, corresponde à barragem de qual tipo?

Adutora é um conjunto de tubulações, peças especiais e obras de arte, dispostas entre a captação e a ETA, entre a captação e o reservatório de distribuição, entre a captação e a rede de distribuição, entre a ETA e o reservatório de distribuição, entre a ETA e a rede de distribuição (FUNASA. Manual de Saneamento. p. 83).

Considerando a classificação das adutoras de acordo com a energia utilizada para o escoamento da água, NÃO corresponde a essa classificação.

Um rio com vazão de 9,9 m³/d e concentração de DBO igual a 2 mg/L recebe o lançamento de um efluente de curtume, cuja vazão é igual a 100 L/d e a concentração de DBO, igual a 1.000 mg/L.

A concentração de DBO no ponto de mistura do efluente com o rio é aproximadamente igual a:

Nas instalações hidráulicas são utilizados alguns dispositivos que possuem indicações de uso específicas.

Neste contexto, assinale a alternativa correta.

A corrosão é resultado de reações eletroquímicas heterogêneas que se desenvolvem, geralmente, na superfície de separação entre o metal e o meio corrosivo. Algumas variáveis podem aumentar a taxa de corrosão, como por exemplo, velocidade do fluido, temperatura, fatores mecânicos, entre outros.

Assinale a alternativa que apresenta somente fatores mecânicos que podem interferir negativamente no processo de corrosão.

As águas, ao caírem nas áreas urbanas, escoam inicialmente pelos terrenos até chegarem às ruas. Sendo as ruas abauladas (declividade transversal) e tendo inclinação longitudinal, as águas escoarão, rapidamente , para as sarjetas e, destas , ruas abaixo. Para se calcular a capacidade de condução hidráulica da sarjeta e das ruas , utiliza-se a equação de Manning:

$Q=\frac{A{R}^{2/3}{S}^{1/2}}{N}$, em que o N da equação é:

O princípio básico que rege o escoamento em canais é o da conservação da energia total, originada da análise do movimento da partícula elementar e integrada ao longo da seção, onde a distribuição de pressão é considerada hidrostática e a velocidade em termos médios. A equação descreve o comportamento de um fluido que se move ao longo de um tubo ou conduto.

Trata-se da equação de:

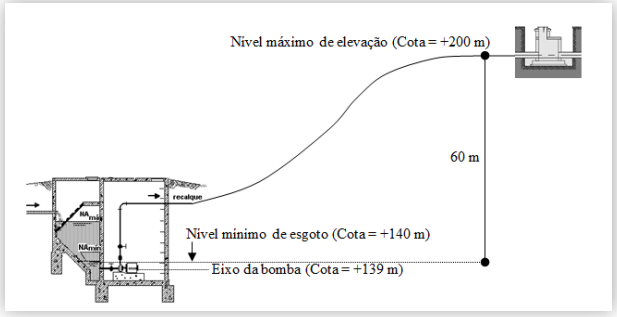

Observe a figura abaixo e as informações referentes a um sistema de bombeamento de esgoto com vazão de 10 L/s de um poço de reunião, localizado em um ponto baixo de uma bacia de esgotamento, para um local mais elevado.

O cálculo da potência do conjunto elevatório é dado pela equação $P=\frac{\gamma xQxAMT}{75x\eta }$ em que: P = potência (cv - cavalo vapor); γ = Peso específico do líquido (1000 kgf/m³); Q = Vazão (m³/s); AMT = Altura manométrica total (m); η = Rendimento do conjunto elevatório (50%).

Sabendo-se que a perda de carga total no sistema é de 15 m, avalie as afirmativas abaixo.

Em relação ao dimensionamento de estações elevatórias, estão corretas as afirmativas

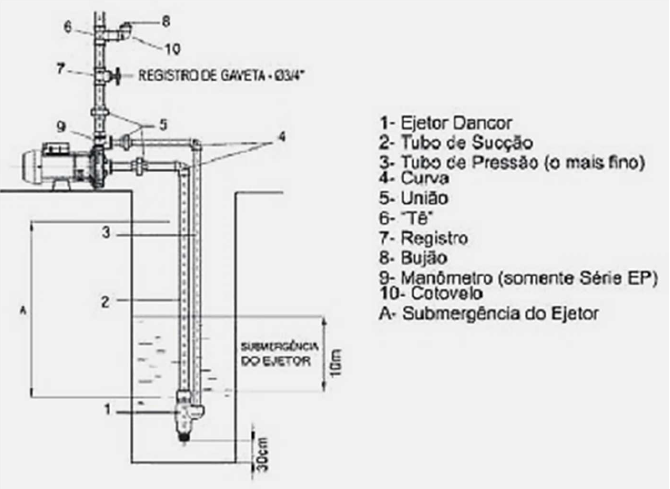

A figura abaixo apresenta uma bomba centrífuga com ejetor, um dispositivo usado para aumentar a altura de sucção de uma bomba centrífuga. Na tubulação de recalque, é feita uma tomada com um tubo de diâmetro bem menor; este tubo, que tem a outra extremidade estrangulada por um bico, vem ter à tubulação de sucção por um ponto onde esta também possui um estrangulamento (venturi) (FUNASA. Manual de Saneamento. p. 41).

http://gotadaguabrasilbombas.blogspot.com.br

NÃO corresponde a uma característica desse tipo de dispositivo:

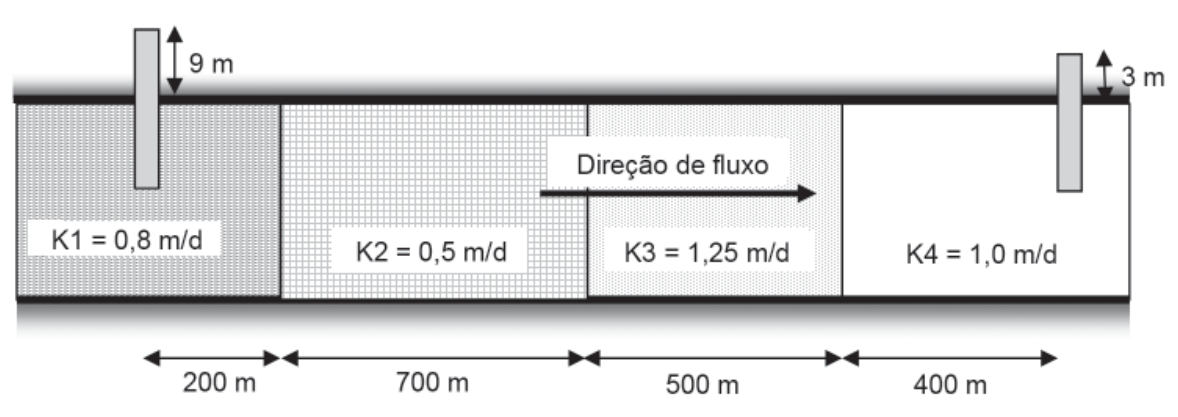

A Figura abaixo mostra dois poços de observação, construídos em um aquífero confinado estratificado, com direção de fluxo dada pela seta.

As pressões ou cargas medidas nos poços são: h1 = 9,0 m e h2 = 3,0 m; os comprimentos dos estratos permeáveis, entre os poços, são de L1 = 200 m, L2 = 700 m, L3 = 500 m e L4 = 400 m; a área da seção transversal do aquífero é de 6,0 km², e os coeficientes de permeabilidade dos estratos são: K1 = 0,8 m/dia, K2 = 0,5 m/dia, K3 = 1,25 m/dia e K4 = 1,0 m/dia.

Qual a vazão horizontal no aquífero, em m³/s?
