Questões de Concurso sobre Sistema de Abastecimento de Água

Sobre os sistemas de abastecimento e tratamento de água, analise as afirmativas a seguir.

I. Os sistemas de abastecimento de água não necessitam de licenciamento ambiental, por se tratar de uma obra de interesse coletivo.

II. O estudo e concepção de um sistema de abastecimento de água deve considerar, entre outros fatores, o de uso e ocupação do solo.

III. Independentemente de o manancial ser superficial ou subterrâneo, a estação de tratamento da água usa as mesmas etapas na potabilização da água.

IV. O cálculo da demanda média, máxima diária e horária deve ser apresentado ano a ano, por setor de abastecimento e sazonalidade.

Marque a opção que apresenta as afirmativas CORRETAS.

O sistema de abastecimento de água da figura abaixo possui adução contínua e é alimentado a partir da captação no ponto A e por um reservatório de jusante.

Dados do sistema: população atendida igual a 144.000 habitantes; consumo per capita igual a 240 l/(hab.dia); consumo da ETA igual a 3%; coeficiente do dia de maior consumo K1 igual a 1,25; coeficiente da hora de maior consumo igual a 1,5 e demanda mínima da rede igual a 230 L/s.

A vazão de dimensionamento do trecho CD é:

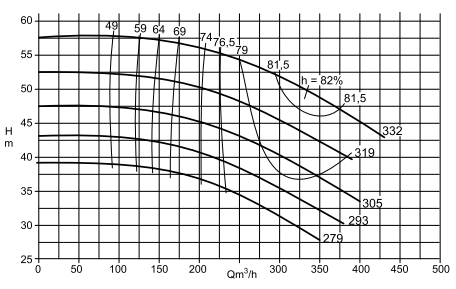

O operador de Sistema de Abastecimento de Água (SAA) necessita abastecer um setor de abastecimento através de uma estação elevatória de água, cujo ponto trabalho é de 350 m³/h e a pressão de trabalho é de 37 mca, e dispõe de uma bomba que possui sua curva de bomba representada na figura a seguir.

O diâmetro que atende ao ponto de trabalho é:

Entre os medidores apresentados a seguir, o destinado à calibração de macro medidores de um sistema de abastecimento de água é:

Do ponto de vista operacional, as perdas de água que ocorrem nos sistemas públicos de abastecimento referem-se aos volumes não contabilizados, podendo ser divididos em “perdas físicas” e “perdas não físicas”, ou ainda, “perdas reais” e “perdas aparentes”.

Associe as colunas abaixo, de acordo com os tipos de perdas:

(1) Perdas físicas ou reais

(2) Perdas não físicas ou aparentes

( ) Ligações clandestinas

( ) By-pass irregular no ramal das ligações.

( ) Vazamento nas ligações prediais.

( ) Extravasamento de reservatórios.

( ) Problemas de micromedição.

( ) Operações de descargas nas redes de distribuição.

( ) Problemas na calibração dos hidrômetros.

( ) Limpeza de reservatórios.

( ) Vazamentos nas tubulações de distribuição.

A sequência correta, de cima para baixo, é:

Como são definidos os limites operacionais de setor de abastecimento, com a finalidade de definir os limites de zona alta e baixa?

Assinale a alternativa que melhor descreve a função da chave “T”.

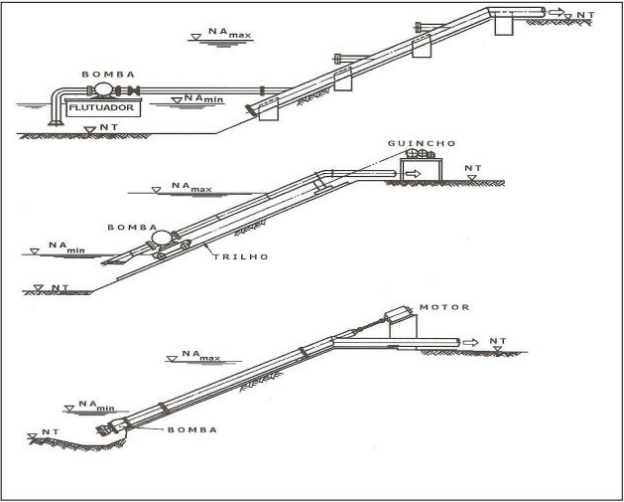

Analise a figura a seguir.

Fonte: TSUTIYA, M. T. Abastecimento de Água. 3ª Ed. São Paulo: 2006. Cap. 04 – Pag. 83.

A imagem representa a tomada de água

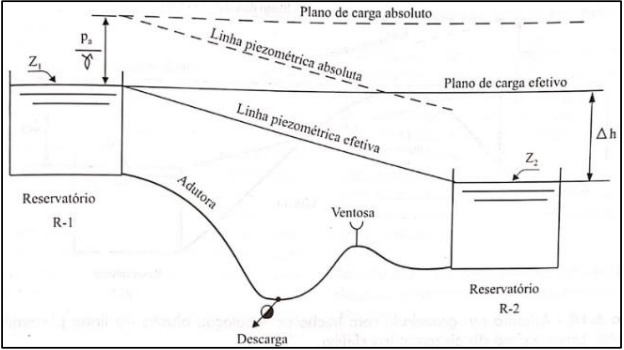

Analise também essa outra

Fonte: TSUTIYA, M. T. Abastecimento de Água. 3ª Ed. São Paulo: 2006. Cap. 06 – Pag. 165.

A figura representa uma adutora

No contexto da ABNT NBR 12218: 2017, Projeto de rede de distribuição de água para abastecimento público – Procedimento, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) O cadastro das redes de distribuição de água e das interferências é um elemento necessário para o desenvolvimento do projeto.

( ) Dados do sistema de abastecimento de água existente são um dos elementos que são considerados no desenvolvimento de projetos.

( ) Devem ser avaliados os tempos de fechamento e abertura de válvulas dos principais condutos distribuidores.

( ) Pode ser necessário avaliar a resistência mecânica das partes componentes do sistema distribuidor às ações internas e externas atuantes.

Para funcionar corretamente, a rede de distribuição de água deve estar sujeita à uma pressão mínima e a uma pressão máxima. Com relação às pressões, analise as afirmativas apresentadas a seguir:

l A pressão máxima não deve exceder 50 m.c.a. a fim de reduzir as perdas de água nas tubulações da rede de distribuição e nos ramais prediais.

ll No Brasil, a pressão estática mínima e a pressão dinâmica máxima estabelecidas para a rede de distribuição são, respectivamente, 10 m.c.a. e 50 m.c.a.

lll A pressão mínima tem por finalidade vencer os desníveis topográficos e as perdas de carga no ramal predial e nas tubulações internas dos prédios abastecidos, de modo que a água chegue ao reservatório instalado no piso ou no teto de edificação de no máximo dois pavimentos.

lV Trechos de condutos principais que não abastecem consumidores não estão sujeitos aos limites de pressão (mínima 10 m.c.a. e máxima 50 m.c.a.).

V A não superação da pressão máxima destina-se a garantir a integridade dos tubos, conexões e válvulas utilizados nas instalações.

Com relação às afirmativas apresentadas, responda:

Como se denomina o conjunto de obras e instalações que contempla a captação, a adução, o tratamento e a distribuição de água potável para atender a população, beneficiando os indivíduos que a compõem?

Sobre o dimensionamento de rede ramificada de distribuição de água, leia atentamente as alternativas a seguir:

I. A vazão de distribuição é dada pela multiplicação do coeficiente do dia de maior consumo (k1); do coeficiente da hora de maior consumo (k2); da população final para a área a ser abastecida; e do consumo per capta final de água.

II. Segundo a norma 12.218/2017 – Projeto de rede de distribuição de água para abastecimento público – o diâmetro mínimo dos condutos secundários é de 75 mm. Exceção pode ser aceita, desde que tecnicamente justificada.

III. A taxa de consumo linear, relativa à extensão da rede, é dada por meio da divisão da vazão de distribuição pela área total coberta pela rede.

IV. A vazão fictícia calculada para cada trecho é dada pela soma da vazão de montante e de jusante, dividida por dois.

A sequência de afirmativas corretas é:

Referente aos dispositivos constituintes das captações de água de superfície, correlacione as colunas a seguir:

( 1 ) Tomada de água.

( 2 ) Tubulação de tomada.

( 3 ) Caixa de tomada.

( 4 ) Canal de derivação.

( 5 ) Poço de derivação.

( 6 ) Captação flutuante.

( 7 ) Torre de tomada.

( 8 ) Barragem de nível.

( ) É empregado(a) quando o curso de água apresenta regime de escoamento torrencial ou rápido, colocando em risco a estabilidade de tubulações instaladas no seio da massa líquida, pela possibilidade de colisão destas com sólidos pesados, transportados pelo curso de água em épocas de fortes chuvas.

( ) Consiste de um tubulão construído na margem de rios ou ribeirões que seja inundável e que apresente declividades acentuadas.

( ) É um dispositivo da captação de água superficial que tem por finalidade conduzir a água do manancial para as demais partes constituintes da captação.

( ) É a modalidade em que a tomada de água é feita por meio de uma torre de grandes dimensões, com entradas de água em diferentes níveis.

( ) É um dispositivo de tomada de água constituído por tubulação simples, que conduz água desde o manancial até a unidade seguinte, que pode ser um desarenador, a caixa de passagem de uma adutora por gravidade, o poço de sucção de uma elevatória ou até mesmo a sucção direta de uma bomba.

( ) É utilizado(a) em captações de médio ou grande porte, cumprindo ao mesmo tempo as funções da caixa de tomada e do canal que interliga aquela à unidade subsequente.

( ) É um muro de pequena altura construído perpendicularmente a um curso de água superficial, com a finalidade de dotá-lo de altura de lâmina de água que seja suficiente para a derivação ou captação de suas águas.

( ) É a modalidade de tomada de água que se aplica sobretudo em lagos ou represas, mas também em rios maiores com regime de escoamento tranquilo ou fluvial, sem arraste frequente de sólidos flutuantes de grandes dimensões e dotados de grande largura e profundidade, mesmo em períodos de estiagem.

A sequência correta, de cima para baixo, é:

Em quase todas as localidades brasileiras, há uma deficiência no abastecimento público de água, sendo pouco usual o sistema de distribuição direta de água para edificações, o que implica a utilização de reservatórios superiores. Nesse contexto, assinale a alternativa que contém o volume mínimo de reserva de água recomendado para pequenas residências, caso haja a interrupção do abastecimento pela rede pública.

A água constitui elemento essencial à vida. O homem necessita de água de qualidade adequada e em quantidade suficiente para atender a suas necessidades, para proteção de sua saúde e para propiciar o desenvolvimento econômico. O Sistema de Abastecimento de Água representa o conjunto de obras, equipamentos e serviços destinados ao abastecimento de água potável de uma comunidade para fins de consumo doméstico, serviços públicos, consumo industrial e outros usos (Barros et al. 1995). Um sistema de abastecimento de água é composto pelas seguintes unidades:

I.Adução: transporte da água do manancial para a estação de tratamento de água ou da água tratada para a reservação.

II.Tratamento: melhoria das características qualitativas da água, dos pontos de vista físico, químico, bacteriológico e organoléptico, a fim de que se torne própria para o consumo.

III.Captação: conjunto de equipamentos e instalações utilizado para a tomada de água do manancial.

IV.Manancial: armazenamento da água para atender a diversos propósitos, como a variação de consumo e a manutenção da pressão mínima na rede de distribuição.

Analise as assertivas acima e assinale a alternativa CORRETA:

A adutora, na qual a água escoa sempre em declive, mantendo uma superfície livre sob o efeito da pressão atmosférica e os condutos não funcionam com seção plena é chamada de:

Na análise de um projeto encomendado de abastecimento público, o profissional gestor da demanda verifica que o projetista traçou uma rede onde a tubulação principal alimenta as secundárias não formando circuitos fechados. Assim, o gestor identifica que foi traçada uma rede de abastecimento

Assinale a alternativa correta em relação aos reservatórios de distribuição de água.

A escolha do manancial abastecedor, não depende, do seguinte aspecto:
