Q1550345

Ano: 2019

Banca: Coordenadoria de Vestibulares e Concursos UDESC - COVEST UDESC

Prova: COVEST/UDESC - IMA - Engenheiro Sanitarista e Ambiental - 2019

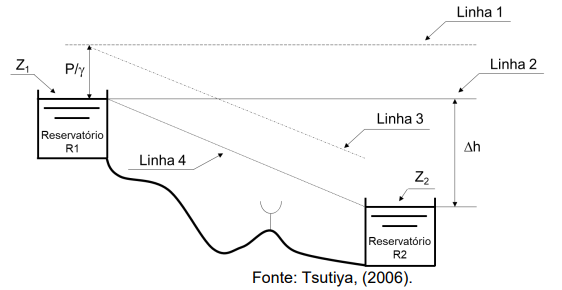

A Figura a seguir mostra o traçado de uma adutora por gravidade que liga dois reservatórios R1 e R2, cujos níveis médios de água nesses reservatórios são Z₁ e Z₂, respectivamente. P/ $γ$ representa a carga de pressão e $△ h$ a diferença entre os níveis de água Z₁ e Z₂.

Com base na Figura, o plano de carga absoluto, o plano de carga efetivo, a linha piezométrica absoluta e a linha piezométrica efetiva são representadas, respectivamente, pelas linhas:

1 – 3 – 2 – 4

1 – 2 – 3 – 4

2 – 3 – 1 – 4

4 – 2 – 3 – 1

3 – 1 – 2 – 4
