Ano: 2022
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - PGE AM - Técnico em Gestão Procuratorial - Área: Pericias/Avaliações Imobiliárias - 2022

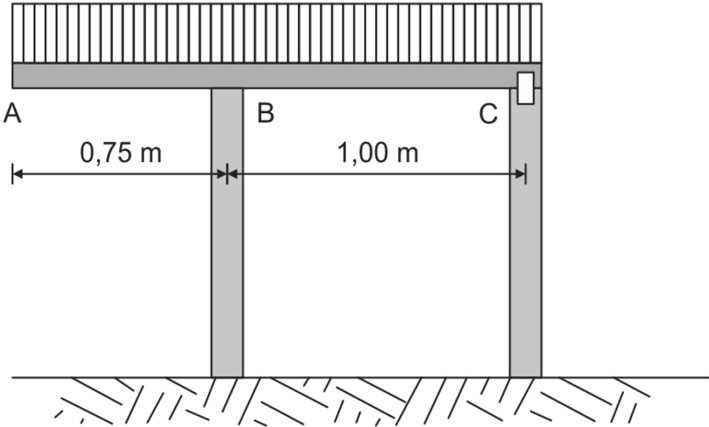

Considere a figura a seguir que ilustra a vista lateral de um dos pórticos que compõem um sistema de cimbramento que deve suportar o lançamento de concreto fresco, resultando uma carga distribuída de 10 kN/m sobre a viga.

10 kN/m

A viga do pórtico que suporta o fundo da forma onde será lançado o concreto está simplesmente apoiada sobre as colunas B e C, sendo restrito o deslocamento vertical e horizontal apenas em C. A carga recebida pelas colunas B e C e o momento fletor máximo resultam, respectivamente:

A

−7,50 kN; 7,81 kN e 0,24 kNm.

B

15,31 kN; 2,19 kN e −2,81 kNm.

C

17,5 kN; −7,5 kN e −0,24 kNm.

D

2,19 kN; 7,81 kN e 2,81 kNm.

E

15,31 kN; 7,81 kN e 2,81 kNm.
