A representação de objetos em desenho técnico e projetivo efetua-se por meio de um sistema apropriado de projeções. A representação deve ser clara e simples, de forma que seja facilmente compreendida por quem irá utilizá-la.

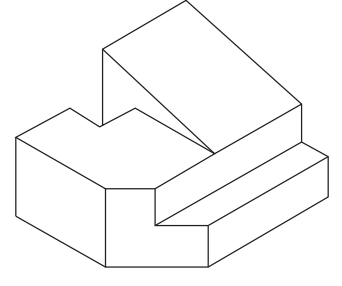

Nesse contexto, observe a imagem a seguir.

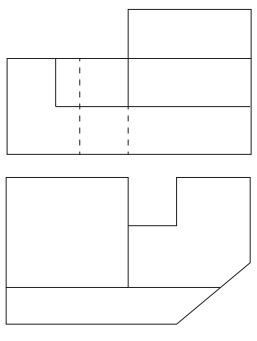

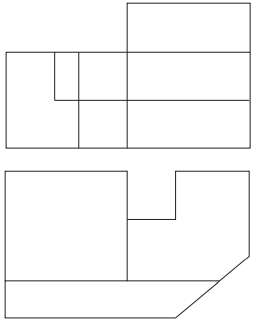

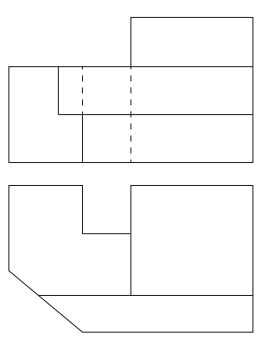

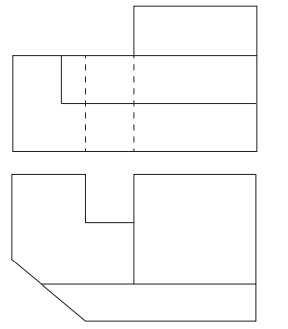

Considerando a imagem apresentada, assinale a opção que indica corretamente as projeções ortogonais que representam, respectivamente, as vistas frontal e superior dessa figura.
