Questões de Concurso sobre Estruturas de Madeira

Considere o nó de apoio de uma treliça em madeira, conforme representação abaixo:

No banzo inferior, ao se verificar a tração paralela às fibras, qual a área útil a ser considerada na solicitação de cálculo?

A respeito das ligações com pinos em estruturas de madeira, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Nas regiões de ligação, devem ser evitados lascamentos, nós, ranhuras ou outros defeitos que possam comprometer a resistência da ligação.

( ) A menos que esteja de outra maneira especificada, os pregos devem ser cravados em ângulos aproximadamente retos em relação às fibras da madeira. A superfície das cabeças dos pregos deve estar nivelada com a superfície da madeira.

( ) Nas ligações, os elementos resistentes devem ser aplicados com a utilização de ferramentas de furar, ranhurar ou fresar.

( ) Os eixos das barras de treliça devem se encontrar, sempre que possível, nas posições teóricas dos nós. Caso isso não ocorra, devem ser considerados os efeitos secundários correspondentes.

Observe a imagem a seguir, relativa a um sistema de formas de madeira para vigas e lajes em concreto.

Fonte: PFEIL, Walter. Estruturas de madeira. 6.ed. Rio de Janeiro: LTC, 2014. Adaptado

As peças numeradas em 1, 2, 3 e 4 são, respectivamente:

Uma viga de madeira de seção transversal 10x20cm possui um esforço cortante solicitante característico de 100kN. A madeira em questão possui resistência ao cisalhamento de cálculo de 4,0MPa. Considerando-se o coeficiente de majoração de esforços de cálculo como 1,3, essa viga de madeira:

Um pendural com seção retangular 7x15 cm² de madeira de floresta nativa está conectado por quatro parafusos de diâmetro $d_b$ igual a 12,5 mm, com furos de diâmetro $d_f$ igual a 13 mm, a duas talas laterais de madeira, conforme figura seguinte. Sabendo que a tensão resistente de cálculo à tração paralela às fibras é $f_{t0,d}$ = 18 MPa, para as condições de ação de longa duração, classe 2 de umidade e madeira serrada, determine o valor do esforço de tração resistente de cálculo, $N_{t,Rd}$ , do pendural.

Considere a terça de uma cobertura em estrutura de madeira, biapoiada em A e B, submetida a um carregamento distribuído que passa pelo centroide de sua seção retangular 6x15 cm², conforme figuras a seguir. Determine a tensão de flexão máxima absoluta na seção transversal da terça, adotando √3 ≈ 1,7.

Considerando os tipos de substratos da madeira aplicados à marcenaria, assinale a alternativa correta.

Considere o nó de apoio de uma treliça projetada em madeira, conforme esquema abaixo:

Qual seria o valor da solicitação de cálculo para análise de cisalhamento no banzo inferior, considerando que os valores indicados já estão majorados?

As manchas nas madeiras, normalmente, só representam um defeito visual e podem começar na árvore de pé ou depois de industrializada. Essas manchas podem ter diversas causas, exceto:

As peças de madeira utilizadas nas construções apresentam uma série de defeitos que prejudicam a resistência, o aspecto ou a durabilidade.

Dentre os diversos tipos de defeitos na madeira, como é denominado a separação entre os anéis anuais, provocada por tensões internas devidas ao crescimento lateral da árvore, ou por ações externas, como flexão devida ao vento?

Uma cobertura de telhas cerâmicas será executada com estrutura de madeira para suporte das telhas. A cobertura possui duas águas simétricas e a altura da cobertura deverá ser de 3m entre a cumeeira e o apoio do banzo inferior. Sabendo que por questões de estancamento o telhado deverá possuir uma inclinação de 30º. Considerando as razões trigonométricas expostas na tabela abaixo, determine o comprimento aproximado necessário do banzo superior (inclinado) da tesoura de madeira de suporte deste telhado em uma das águas.

Um dos materiais mais utilizados na construção civil é a madeira, que por sua vez, possui uma estrutura anisotrópica. A capacidade de resistência à tração perpendicular às fibras em sua estrutura é extremamente inferior a resistência de aplicação de esforços em outras direções e sentidos. Devido essa característica, em um modelo estrutural, é recomendado não submeter elementos de madeira à esforços de:

O sistema de construção Wood Frame consiste num processo industrializado, onde perfis de madeira trabalham com chapas de partículas OSB (Painéis de partículas orientadas), existindo um elemento que promove a estabilidade nessa ligação, e gerando resistência para construção. As chapas de partículas OSB são feitas com madeira de reflorestamento, onde tiras são justapostas em camadas cruzadas e unidas com resina e prensadas. O Wood Frame é um sistema préfabricado de paredes, pisos e telhados, permitindo uma construção planejada, em contrapartida, é limitada a ter apenas dois pavimentos e controle de execução e financeiro ainda na fase de projeto. Por ser um sistema pré-fabricado, o Wood Frame consegue associar a sua resistência característica a velocidade de construção.

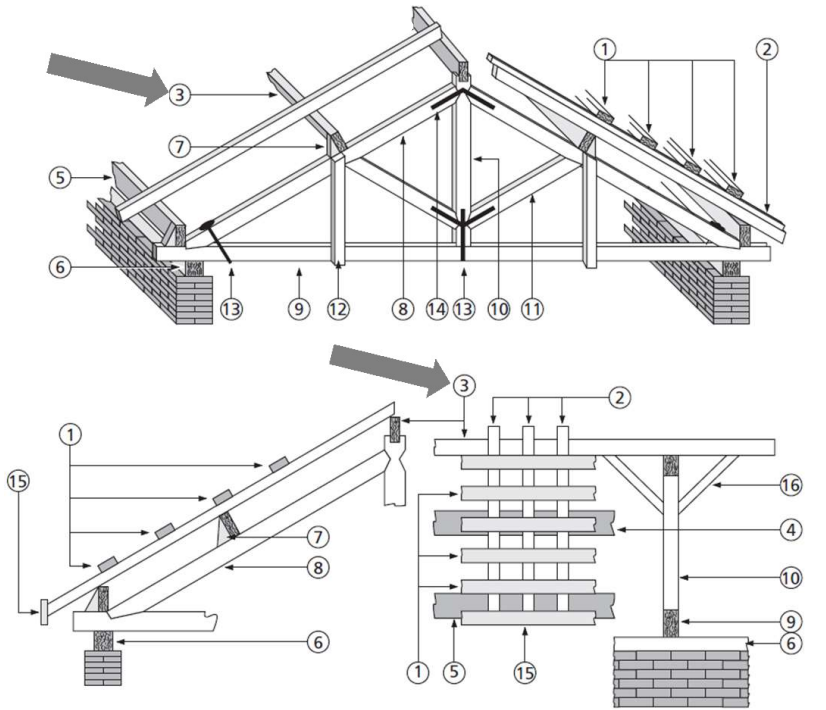

A peça 3 em destaque, que compõe o madeiramento apresentado na perspectiva e nas vistas a seguir, recebe o nome de:

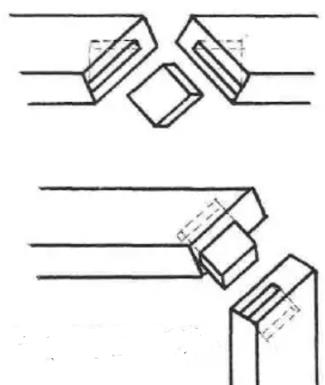

A maioria dos trabalhos de carpintaria começa pela união de duas peças de madeira. O tipo de união que consiste em reunir duas peças de maneira a formar um ângulo reto, representada na ilustração a seguir, é classificada como:

FONTE : Manual de Carpintaria

Um aspecto a ser considerado na utilização da madeira é o fato de se tratar de um material ortotrópico, ou seja, com comportamentos diferentes em relação à direção de crescimento das fibras.

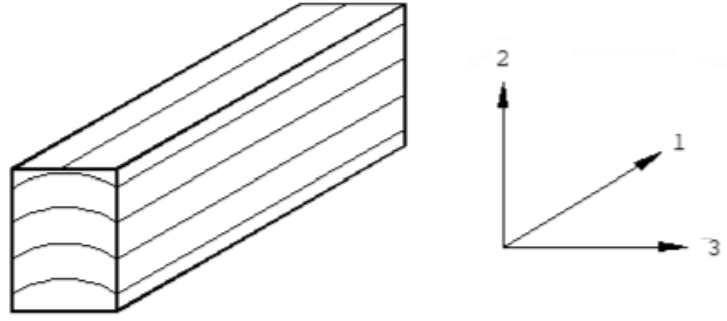

Devido à orientação das fibras da madeira e a sua forma de crescimento, as propriedades variam de acordo com três eixos perpendiculares entre si, como pode ser visto na figura a seguir.

Assinale a alternativa que apresenta a correlação correta dos eixos.

Com relação às características da madeira no emprego para a construção civil, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) A madeira para ser utilizada na construção civil, deve estar isenta de porções que se encontrem escurecidas, de forma a indiciar a existência de fermentação.

(_) A madeira que será empregue na construção civil não deve apresentar qualquer tipo de praga animal ou vegetal.

(_) As madeiras que serão utilizadas na construção civil devem ser retas, no sentido de não possuir quaisquer deformações que suponham a existência de contrações em virtude de ter secado rapidamente.

A madeira possui propriedades físicas particulares devido a sua estrutura celulósica e fibrosa. A presença da celulose nas paredes celulares, sob a forma de fibrilas, torna-a sensível à ação da água e da umidade. A celulose pode absorver ou perder água e umidade do ar – o mesmo acontece para madeira. A água da madeira pode ser livre ou capilaridade e água de adesão. Enquanto a água livre é liberada assim que a arvore é cortada, a água de adesão é retida pela madeira em uma relação mais estreita que a água livre, está ligada a as moléculas de celulose.

Identifique abaixo as afirmativas verdadeiras (V) e as falsas (F) em relação às propriedades da madeira.

( ) A madeira é um material isotrópico, ou seja, com comportamentos diferentes em relação à direção de crescimento das fibras.

( ) Quando da elaboração de projetos de estruturas de madeiras admite-se uma classe de umidade para ajuste de propriedades como resistência e rigidez em função das condições ambientais onde permanecem as estruturas durante a sua vida útil.

( ) As propriedades de resistência e de rigidez da madeira correspondentes à classe 1 de umidade, que constitui a condição-padrão de referência, é definida pelo teor de umidade de equilíbrio da madeira de 12%.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Considerando-se o corte de madeira com o uso de discos, assinale a alternativa correta.
