Questões de Concurso sobre Mecânica dos Solos

A legenda apresentada ao lado da Figura descreve-a adequadamente em:

A Figura a seguir apresenta o perfil geotécnico (fora de escala) de um solo estratificado. Os coeficientes de empuxo desse perfil, utilizando-se as equações de Rankine, estão apresentados na Tabela a seguir.

Qual das figuras a seguir representa o perfil das tensões horizontais necessárias para o cálculo do empuxo ativo?

Considere o diagrama de tensões efetivas horizontais utilizado para dimensionar o muro de arrimo da Figura (fora de escala) a seguir. No contato da base do muro com a areia de fundação, o atrito solo/muro é 0,3.

Qual é o menor valor da base B, para um fator de segurança = 1,5 contra o deslizamento deste muro?

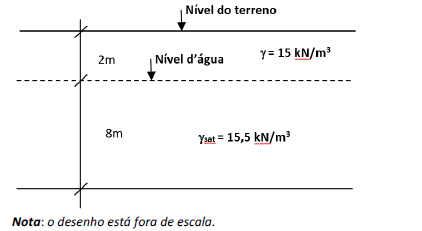

Um solo argiloso de baixada apresenta um valor de coeficiente de empuxo no repouso de 0,8. Assinale a opção que indica o valor da tensão total horizontal, na profundidade de 8m, do perfil do solo argiloso da figura a seguir.

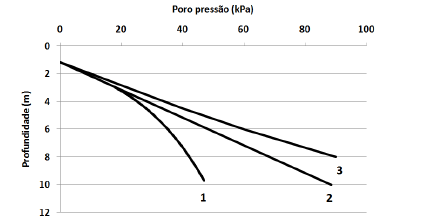

Analise a figura a seguir, que apresenta três tipos de perfis de poro pressão em um depósito de solo argiloso, cujo nível d’água está à 1,5m de profundidade.

Assinale a opção que apresenta as condições que esses perfis representam.

Para a prática de identificação dos solos, sob o ponto de vista do seu comportamento, existem testes simples, visuais e manuais, dispensando a necessidade de qualquer instrumento de laboratório, que permitem distinguir entre um tipo e outro de solo. Dentre os testes, há o teste de tato, que consiste em

A forma das partículas dos solos tem grande influência sobre suas propriedades, sendo que as partículas arredondadas ou, mais exatamente, com forma poliédrica, predominam em pedregulhos e areias.

São características de um solo com maior índice de compactação:

A matéria prima essencial para a produção de cerâmicas é a argila. Um dos tipos de classificação de argilas leva em consideração a quantidade de coloides. Com relação a essa classificação, é correto afirmar que as argilas são classificadas em

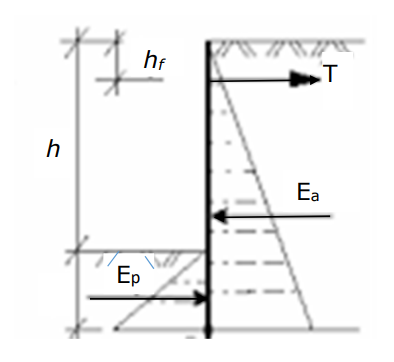

As contenções em cortinas de estacas pranchas ou escavadas, do tipo raiz ou hélice contínua, são utilizadas quando se necessita conter um maciço em uma escavação provisória, para a execução de passagem em subnível de túneis ou subsolos de edificações que, em muitos casos, recebem um sistema de atirantamento que aumenta sua capacidade para resistir aos esforços causados pelos empuxos ativos e sobrecargas sobre o terreno. Considerando a cortina ilustrada na figura abaixo como atirantada e totalmente engastada no solo, e os dados apresentados, calcule o valor da força T, e o comprimento f total do fuste, que deve atuar no tirante para manter o sistema em equilíbrio.

Dados:

● Solo: Areia;

● γ = 18 kN/m³;

● φ = 30^o;

● K_AH = 0,28;

● K_PH = 5,74

● K_RH = K_PH – K_AH;

● Z = γ*K_RH;

● Cortina:

h = 4,00 m;

h_f = 1,00 m;

h_A = 3,00 m;

ξ = 0,4;

e_AH = 20,16 kN/m.

● _AH é a pressão no nível do fundo da escavação causada pelo empuxo ativo.

Fórmulas:

u = e_AH/Z;

u (m) é o ponto de ordenada nula do empuxo ativo abaixo da linha de fundo da escavação;

L = h_A + u;

L (m) é o comprimento do trecho abaixo do tirante somado à ordenada nula do empuxo ativo;

X = ξ*L;

X (m) é o comprimento inicial da ficha;

f = u + 1,20*X;

f (m) é o comprimento total da ficha, com 20% de acréscimo para o engastamento total no solo.

Tabela de valores dos empuxos ativos:

Cálculo da Força de Ancoragem no tirante T:

Os valores de f em metros e T em kN/m são, respectivamente,
