Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Os membros AC e BC da treliça a seguir têm seção circular, diâmetros iguais e são feitos de mesmo material cuja tensão de ruptura à tração é 100 MPa e a compressão 150 MPa. Se o coeficiente de segurança para a treliça for igual a 2,5, qual deverá ser o diâmetro que as barras AC e BC deverão ter em mm e inteiro?

Dados: π=3,14
2^0,5 = 1,41

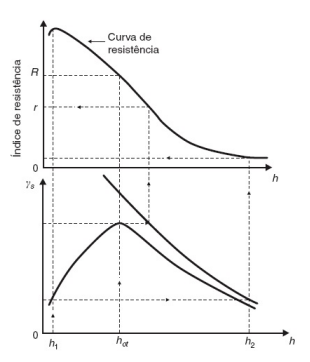

É comum traçar, em função da umidade, a curva de variação da resistência de um determinado material compactado, conforme apresentado na figura a seguir.

Fonte: CAPUTO, H. P., Mecânica dos solos e suas aplicações: Fundamentos. v. 1. 7. ed. Rio de Janeiro: LTC, 2015.

A partir da figura, sobre o tema compactação dos solos, são feitas as seguintes afirmações:

I) O teor de umidade ótimo do solo corresponde ao menor índice de vazios.

II) O índice de resistência à penetração aumenta quando aumenta o teor de umidade.

III) A compactação de um solo, qualquer que seja sua finalidade, deverá ser feita nas condições de umidade mínima.

IV) Conforme aumenta a energia de compactação, há uma redução do teor de umidade ótima e um aumento no valor máximo do peso específico aparentemente seco.

Estão corretas apenas:

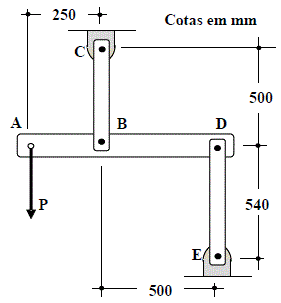

Cada uma das duas barras verticais da figura a seguir têm seção de 20 mm x 6 mm e módulo de elasticidade de 100 GPa. Os pinos utilizados em C e B e em D e E para apoiarem a viga rígida ABD têm 10 mm de diâmetro. Sabe-se que a tensão admissível a cisalhamento é 100 MPa em todas as conexões e que a tensão admissível a esforço normal em cada uma das barras verticais é 80 MPa. Nessas condições dadas e considerando π=3,14, a maior força P, em kN, que pode ser aplicada em A corresponde a

OBS: As barras verticais não são reforçadas em torno do furo do pino.

A dureza de um aço é avaliada através de um ensaio denominado:

Basalto e filito são rochas classificadas, respectivamente, como
