Ano: 2025
Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC
Prova: FUNDATEC - Prefeitura de Tangará da Serra - Engenheiro Eletricista - 2025

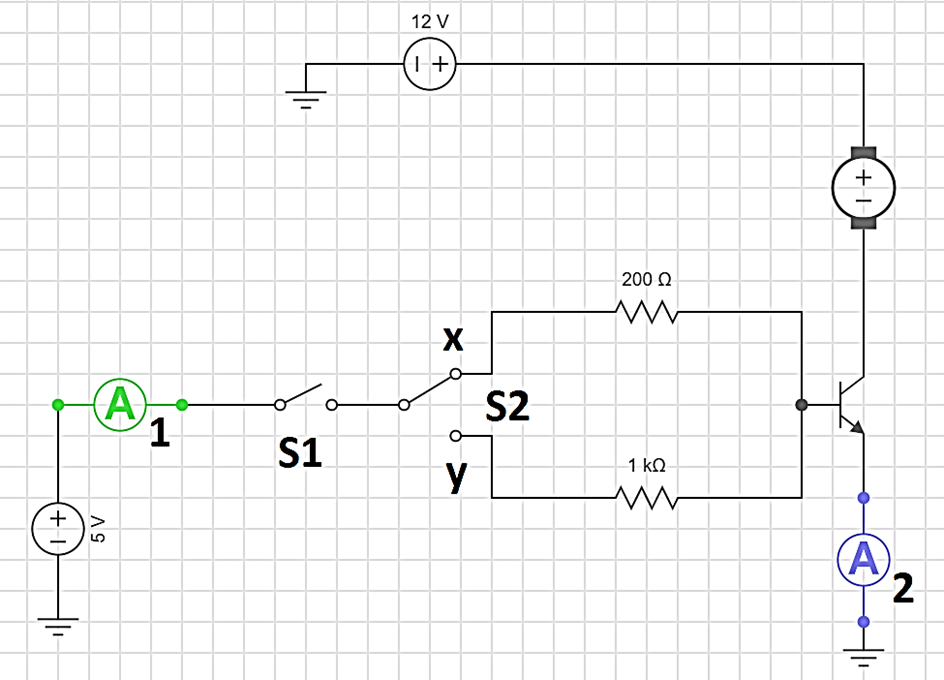

A Figura 11 apresenta uma típica configuração de driver de corrente para acionamento de motores CC.


Observações:


  1. Transistor do tipo Darlington com hfe 1.000 que suporta correntes de coletor e emissor na faixa de 5 A.
  2. Motor CC com corrente de partida de 2 A.



Figura 11


Considerando o funcionamento do circuito e as informações apresentadas, assinale a alternativa correta.

A

No fechamento da chave S1, com a chave S2 na posição Y, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,04 A, e o motor entra em funcionamento.

B

Com a chave S1 fechada e a chave S2 na posição X, o amperímetro A1 registra corrente de zero amperes.

C

No fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,5 A, e o motor não funciona.

D

No fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 8 mA; o amperímetro A2 registra 2,5 A, e o motor funciona em velocidade menor do que quando a chave S2 está na posição Y.
