Questões de Concurso sobre Geração Hídrica

Uma central hidroelétrica fornece 250,0 [MW] de energia de sua barra local para uma barra remota de uma subestação através de uma linha de transmissão. Admitindo que as tensões de sequência positiva das barras local e remota sejam de 100,0 [kV], que a reatância de sequência positiva da linha seja de 10,0 [Ω], e que a fase da barra remota seja de 0°, assinale a alternativa correta.

Considerando a gravidade igual a 10 m/s², a potência na saída de um gerador cujo rendimento total é 80%, vazão de 200 m³/s e uma queda de 50 m, será:

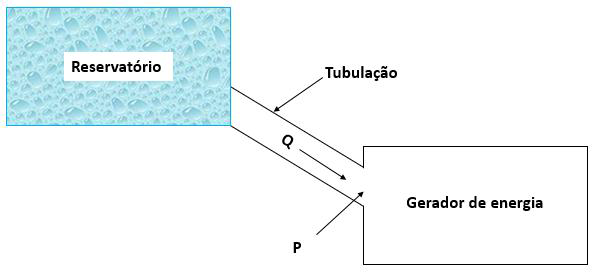

A figura apresenta um reservatório conectado por um tubo a uma estação geradora de energia hidrelétrica. O reservatório é uma fonte de energia hídrica conectada por uma tubulação a um sistema (a estação geradora de energia hídrica). As variáveis do sistema que dão a energia fornecida à estação geradora são a vazão volumétrica de fluido Q e a pressão P medida na entrada em relação a algum valor de pressão no domínio do tempo $E$ .

Com base na representação gráfica, a variável energia fornecida ao sistema (E), que é entregue à estação geradora é

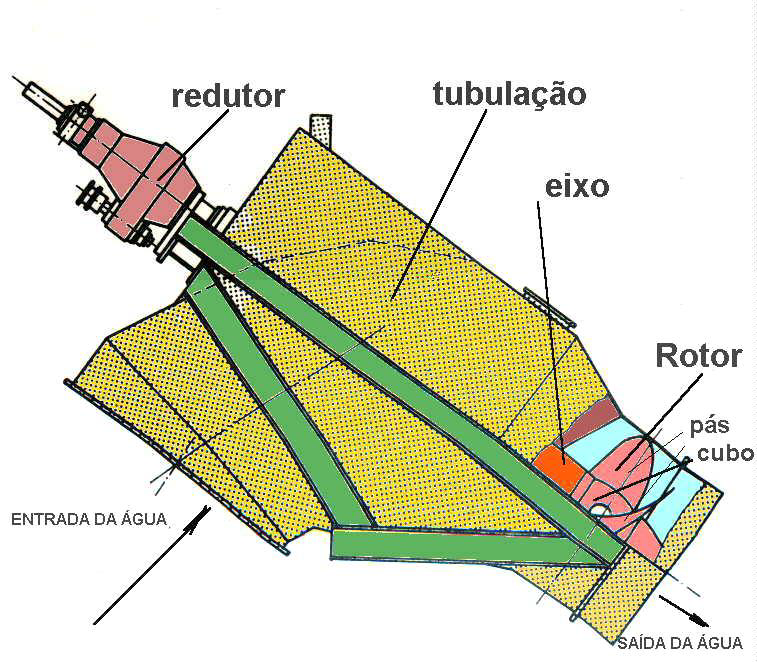

A figura abaixo apresenta um tipo de turbina hidráulica usada em Pequenas Centrais Hidrelétricas (PCH). Assinale a alternativa CORRETA quanto ao tipo da turbina.

No processo de geração de energia hidráulica, os rotores dos geradores elétricos devem ter seus eixos fisicamente conectados a turbinas, as quais podem apresentar diferentes características, a depender da altura das quedas d'água. Em relação às turbinas tradicionalmente utilizadas em usinas hidrelétricas, julgue os seguintes itens.

I Em turbinas do tipo Francis, sabe-se que o fluxo de água penetra radialmente no seu rotor, cujas pás são estáticas.

II No contexto da geração de energia em usinas hidrelétricas, pode-se dizer que as turbinas consistem nos equipamentos responsáveis pela conversão da energia hidráulica dos volumes de água represados em energia elétrica.

III Por utilizar apenas a energia da água em forma de pressão, a turbina do tipo Pelton é conhecida também como turbina hidráulica de reação.

Assinale a alternativa correta.

Sobre a turbina Pelton e sua utilização no Brasil, é correto afirmar que:

Considere os seguintes dados de projeto de um empreendimento de construção de usina hidrelétrica:

* Embolsos e desembolsos ocorrem ao fim do ano em questão

Quadro de Fator de Valor Presente (FVP) para taxa de juros de 10% a.a.

Desconsiderando quaisquer tipos de reajustes, qual é o preço mínimo de venda da energia, em R$/MWh, a partir do qual o empreendimento é considerado viável?

A geração hidroelétrica pode causar problemas ambientais como:

Em uma usina Hidrelétrica composta de geradores síncronos, e considerando que o controle dos geradores são todos efetuados manualmente, assinale a alternativa que apresenta as intervenções que o operador necessita realizar quando o sistema elétrico de potência está necessitando de mais potência ativa e mais potência reativa.

Para turbinas hidráulicas semelhantes, são válidas as seguintes relações:

em que n = número de rotações da turbina, P = potência no eixo da turbina, H = queda disponível e Q = vazão ou descarga da turbina.

Em razão da interdependência operativa, que decorre do aproveitamento conjunto dos recursos hidroelétricos, mediante a construção e operação de usinas e reservatórios localizados em cascata em várias bacias hidrográficas, a operação de determinada usina, ao mesmo tempo em que depende das vazões liberadas a montante por outras usinas, afeta as localizadas a jusante.

A função do regulador de velocidade é monitorar a vazão de água no conduto forçado, mediante o controle da abertura ou do fechamento das comportas da usina hidrelétrica.

Balanço hidroenergético corresponde ao balanço das entradas e saídas de água no interior de um reservatório, consideradas as variações efetivas de acumulação.

Na gestão de recursos hídricos, a geração de energia elétrica, um uso não-consuntivo desses recursos, deve ser analisada em relação às demais demandas, no contexto dos usos múltiplos da água na bacia hidrográfica.

O aproveitamento da energia solar apresenta a desvantagem da menor quantidade de energia elétrica produzida, mas a vantagem de não provocar direta, ou indiretamente, nenhum impacto negativo ao meio ambiente.

O potencial hidráulico de uma bacia hidrográfica é definido como a queda útil máxima de água, isto é, a distância vertical entre o nível da água e o eixo da turbina, que pode ser utilizada para a geração de energia.

As turbinas do tipo Francis geralmente são utilizadas em quedas úteis médias e possuem uma grande adaptabilidade a diferentes quedas e vazões.

A turbina do tipo Kaplan é recomendada para empreendimentos com pequena queda útil e grande vazão, e o fato de estar dotada de pás ajustáveis confere-lhe grande capacidade de regulação.

Acerca de aspectos inerentes aos estudos necessários à implantação de empreendimento hidrelétrico, assinale a opção incorreta.

Os potenciais hidráulicos são bens da União e deverão ter garantida a sua plena utilização em benefício da sociedade. Nesse sentido, os estudos de inventário hidrelétrico em bacia hidrográfica constituem uma etapa importante, pois definem o seu potencial hidrelétrico. A esse respeito, assinale a afirmação INCORRETA.
