Ano: 2017
Banca: Universidade Federal do Ceará - UFCE
Prova: UFCE - UFCE - Técnico de Laboratório - Área Física e Eletrotécnica - 2017

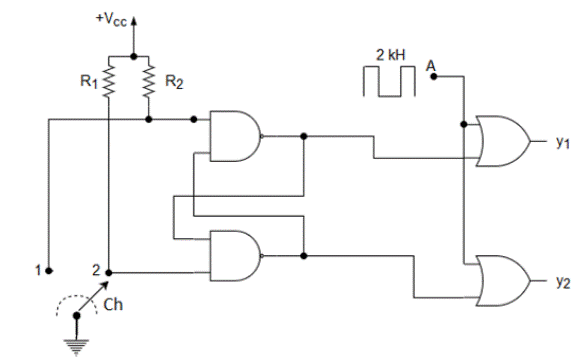

O circuito apresentado na figura abaixo é formado por duas portas lógicas NAND e duas portas lógicas OR, ligadas conforme a figura. Na entrada (A) é inserida uma onda quadrada de 2 kH. A chave Ch pode ser colocada ou na posição (1) ou na posição (2). Escolha a alternativa correta:



A

Quando a Chave Ch se encontra na posição (1), a saída y1 = 1 e a saída y2 = 0

B

Quando a Chave Ch se encontra na posição (1), a saída y1 = 0 e a saída y2 = 1

C

Quando a Chave Ch se encontra na posição (1), a saída y1 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A) e a saída y2 = 0

D

Quando a Chave Ch se encontra na posição (1), a saída y1 = 1 e a saída y2 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A)

E

Quando a Chave Ch se encontra na posição (2), a saída y1 = 1 e a saída y2 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A)
