O diagrama multifilar de uma instalação residencial elaborada conforme a Norma NBR-5410 é apresentado na Figura.

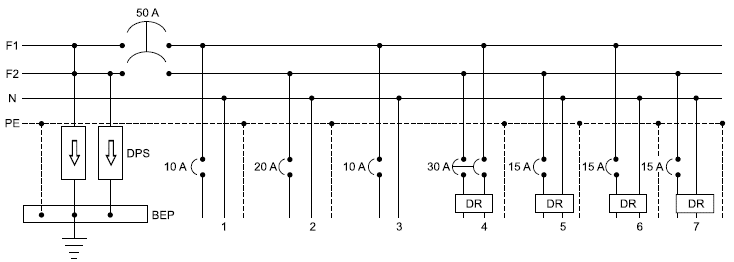

Figura – Diagrama Multifilar

(CREDER, 16^a Edição, 2016)

Sabendo-se que a rede de distribuição que atende a essa instalação tem tensão secundária de 220/127 V, é correto afirmar que os circuitos

4 e 5 atendem às tomadas externas com tensão de 127V.

4 e 6 atendem às tomadas da cozinha com tensão de 220V.

2 e 3 atendem às tomadas externas com tensão de 127V.

1 e 2 atendem às tomadas dos banheiros com tensão de 127V.

5 e 6 atendem às tomadas externas com tensão de 127V.
