Abaixo a resposta ao degrau unitário de quatro sistemas d...

Q1860834

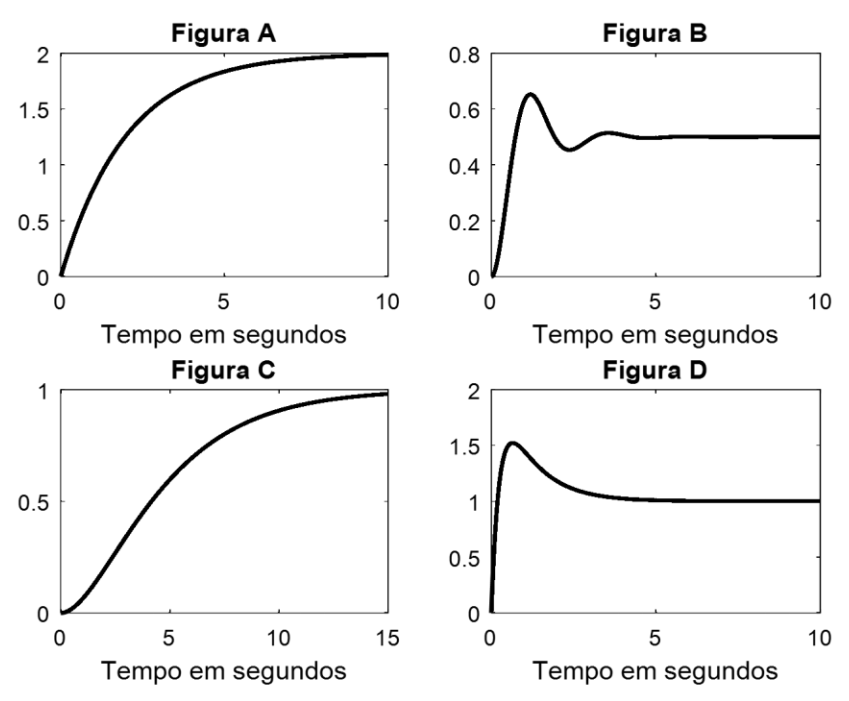

Abaixo a resposta ao degrau unitário de quatro sistemas diferentes.

Analise as afirmativas a seguir:

1. O sistema da figura D possui zero e não é oscilatório.

2. As figuras B e D mostram sistemas oscilatórios e D apresenta o maior sobre-sinal.

3. O sistema da figura A é de 1ª ordem e a constante de tempo é aproximadamente 1,26 segundos.

4. O sistema da figura C têm pelo menos dois polos reais.

5. Os sistemas das figuras B e D têm polos complexos conjugados.

São CORRETAS as afirmativas:

2 e 4.

3 e 5.

1, 3 e 4.

1, 2 e 3.
