Uma máquina de Máquinas de Fluxo pode ser classificada...

1
Q1677183
Engenharia Mecânica Máquinas de Fluxo
Teclas de Atalhos
Compartilhar
Ano: 2019
Banca: Serviço de Seleção do Pessoal da Marinha - SSPM
Prova: SSPM - Marinha - Oficiais da Marinha (CP-QC-CA-FN) - Área: Concentração em Máquinas - 2019

Uma máquina de Máquinas de Fluxo pode ser classificada segundo a direção do escoamento. Relacione os desenhos com as respectivas classificações e assinale a opção que apresenta a sequência correta.


I- Radiais

li- Mistas

lii~ Axiais

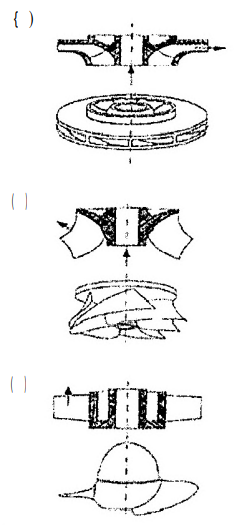

Imagem associada para resolução da questão

A

(I) (li) (lii)

B

(I) (lii) (Il)

C

(li) (I) (Ill)

D

(lii) (I) (Il)

E

(lii) (li) (I)
