Ano: 2023
Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC
Prova: FUNDATEC - GHC - Engenheiro - Área Engenharia Clínica - 2023

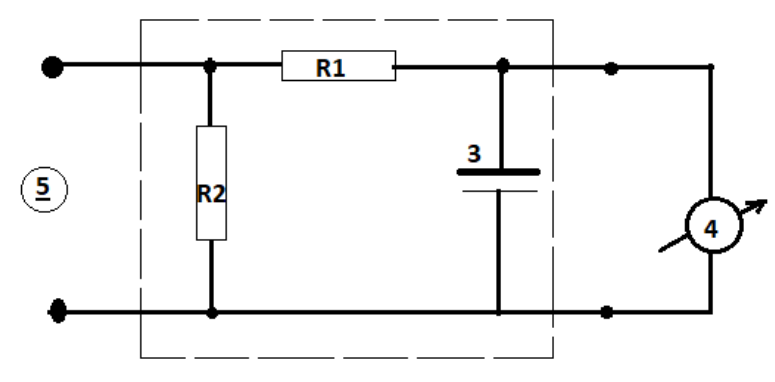

O circuito abaixo representa um modelo esquemático do circuito elétrico utilizado para medição de corrente de fuga em equipamentos eletromédicos (EEM) com base na norma NBR 60601-1. Marque a opção que identifica os componentes do sistema de medição e seu dimensionamento no circuito abaixo:


A

R1 = 10kΩ; R2 = 100 kΩ; 3 – L = 0,015 mH; 4 – fonte de corrente; 5 – voltímetro.

B

R1 = 1 kΩ; R2 = 10 kΩ; 3 – C = 0,015 µF; 4 – galvanômetro; 5 – voltímetro.

C

R1 = 10kΩ; R2 = 10 kΩ; 3 – L = 0,015 mH; 4 – fonte de corrente; 5 – impedância do EEM.

D

R1 = 10kΩ; R2 = 1 kΩ; 3 – C = 0,015 µF; 4 – voltímetro; 5 – impedância do EEM.

E

R1 = 10kΩ; R2 = 100 kΩ; 3 – C = 0,015 µF; 4 – amperímetro; 5 – fonte de corrente.
