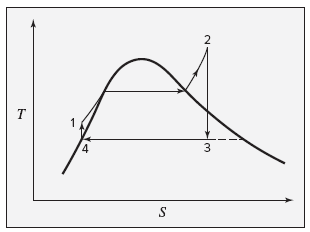

O ciclo de Rankine ideal para uma planta de potência simples a vapor representado no di...

Na caldeira, ocorre a conversão isobárica de água líquida comprimida em vapor superaquecido através do fornecimento de calor. Nessa etapa, o fornecimento de calor é essencial para promover o aquecimento da água líquida até a sua temperatura de saturação, a vaporização isotérmica e o superaquecimento desse vapor.

Na turbina, ocorre a expansão adiabática e isentrópica do vapor superaquecido até a pressão do condensador. Esse processo rejeita calor e produz trabalho mecânico, enquanto a pressão e a temperatura aumentam, resultando em uma exaustão composta por uma mistura de líquido e vapor saturados.

No condensador, ocorre a rejeição de calor do vapor para um meio externo, resultando na condensação isotérmica e isobárica do vapor em líquido saturado.

Na bomba, ocorre a compressão adiabática e isentrópica do líquido saturado até a pressão da caldeira. Esse processo eleva a pressão e provoca um pequeno aumento de temperatura, transformando o líquido saturado em líquido comprimido, com redução do volume específico.
