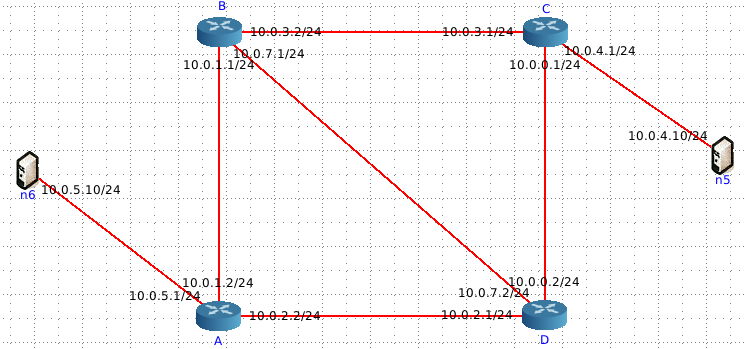

Analise a figura e as tabelas a seguir para responder às questões 44 e 45. A figura apresenta uma rede com 4 roteadores e as tabelas apresentam as informações de roteamento desses roteadores.
Tabela de Rotas de A | Tabela de Rotas de B |
10.0.1.0/24 dev eth0 link src 10.0.1.2 | 10.0.1.0/24 dev eth0 link src 10.0.1.1 |
10.0.2.0/24 dev eth1 link src 10.0.2.2 | 10.0.3.0/24 dev eth1 link src 10.0.3.2 |
10.0.5.0/24 dev eth2 link src 10.0.5.1 | 10.0.7.0/24 dev eth2 link src 10.0.7.1 |
default via 10.0.1.1 dev eth0 | default via 10.0.3.1 dev eth1 |
10.0.0.0/24 via 10.0.2.1 dev eth1 | 10.0.5.0/24 via 10.0.1.2 dev eth0 |
Tabela de Rotas de C | Tabela de Rotas de D |
10.0.0.0/24 dev eth0 link src 10.0.0.1 | 10.0.0.0/24 dev eth0 link src 10.0.0.2 |
10.0.3.0/24 dev eth1 link src 10.0.3.1 | 10.0.2.0/24 dev eth1 link src 10.0.2.1 |
10.0.4.0/24 dev eth2 link src 10.0.4.1 | 10.0.7.0/24 dev eth2 link src 10.0.7.1 |
default via 10.0.0.2 dev eth0 | default via 10.0.0.1 dev eth0 |
10.0.1.0/24 via 10.0.3.2 dev eth1 | 10.0.4.0/24 via 10.0.7.1 dev eth2 |
Na topologia de rede indicada na figura, um pacote enviado por n5 com destino em n6 nunca encontrará seu destino, pois o campo de TTL alcançará o valor 0 após entrar em um laço envolvendo
o roteador A e o roteador D.
o roteador B e o roteador A.
o roteador C e o roteador B.
o roteador D e o roteador C.
