Para sinais AM, quanto maior for o índice de modulação, maior será a potência contida nas bandas laterais e, consequentemente, melhor poderá ser a qualidade do sinal de áudio entregue ao ouvinte pelo receptor. Contudo, um sinal AM que tem índice de modulação negativa maior que 1 não pode ser demodulado adequadamente usando-se detector de envoltória.

Em sistemas embasados em tecnologia de espalhamento espectral como no caso do CDMA, toda a potência disponível é alocada para um único usuário, em intervalos de tempo definidos pelo sistema, que são distintos para cada usuário.

Analise as seguintes questões relacionadas aos detectores de envoltória:

I. Quadrático é aquele onde o sinal de RF é aplicado a um dispositivo cuja curva de transferência seja de uma equação não-linear. Sua desvantagem é introduzir distorção em sinais modulados.

II. Síncrono é aquele onde o sinal de RF é aplicado a um dispositivo cuja curva de transferência seja de uma equação não-linear. Sua desvantagem é introduzir distorção em sinais modulados.

III. Síncrono é o tipo onde o sinal a ser detectado tem geralmente grande amplitude. Nesse caso, um diodo pode atuar como retificador, sendo a tensão retificada e filtrada posteriormente.

IV. Quadrático é o tipo onde o sinal a ser detectado tem geralmente grande amplitude. Nesse caso, um diodo pode atuar como retificador, sendo a tensão retificada e filtrada anteriormente.

A seqüência correta é:

O propósito da filtragem do tipo cosseno levantado, mencionada acima, é reduzir a largura espectral do sinal modulado sem causar interferência intersimbólica (IIS). Quanto menor for o fator de decaimento (roll-off factor), menor será a largura espectral do sinal modulado, contudo maior precisão será exigida do sincronismo de símbolo no receptor, buscando-se eliminar a IIS.

O sistema brasileiro de televisão digital terrestre utiliza o esquema de transmissão OFDM e permite o uso das seguintes técnicas de modulação digital:
/4-DQPSK, QPSK, 16-QAM e 64-QAM. Considere, contudo, um sistema de televisão digital hipotético que utilize uma única portadora, mas que possa fazer uso dessas mesmas técnicas de modulação, além da formatação espectral do tipo cosseno levantado, com fator de decaimento (roll-off factor) igual a Considere, ainda, que, da banda passante de 6 MHz de um canal TV no sistema brasileiro de televisão digital terrestre, o sistema hipotético utilize efetivamente 5,5 MHz, pois reserva 500 kHz para banda de guarda. Suponha que seja exigida desse sistema hipotético uma BER (bit error rate) máxima de 10

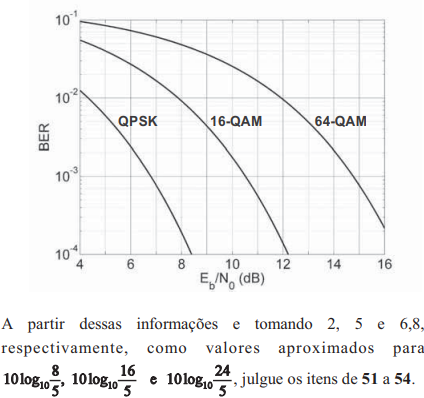

2 na saída do demodulador. Assumindo que o canal do sistema seja do tipo AWGN (additive white gaussian noise), o desempenho de algumas das técnicas de modulação, em termos da BER versus , é dado no gráfico a seguir, em que Eb é a energia média por bit e é o valor, em watt-por-hertz, da densidade espectral de potência do ruído branco que deteriora o sinal

A máxima taxa de transmissão bruta suportada por esse sistema hipotético será: de 11 Mbps, se a modulação utilizada for a DQPSK ou a QPSK; de 22 Mbps, se a modulação for a 16-QAM; e de 33 Mbps, se a modulação for a 64-QAM.

O sistema brasileiro de televisão digital terrestre utiliza o esquema de transmissão OFDM e permite o uso das seguintes técnicas de modulação digital:
/4-DQPSK, QPSK, 16-QAM e 64-QAM. Considere, contudo, um sistema de televisão digital hipotético que utilize uma única portadora, mas que possa fazer uso dessas mesmas técnicas de modulação, além da formatação espectral do tipo cosseno levantado, com fator de decaimento (roll-off factor) igual a Considere, ainda, que, da banda passante de 6 MHz de um canal TV no sistema brasileiro de televisão digital terrestre, o sistema hipotético utilize efetivamente 5,5 MHz, pois reserva 500 kHz para banda de guarda. Suponha que seja exigida desse sistema hipotético uma BER (bit error rate) máxima de 10

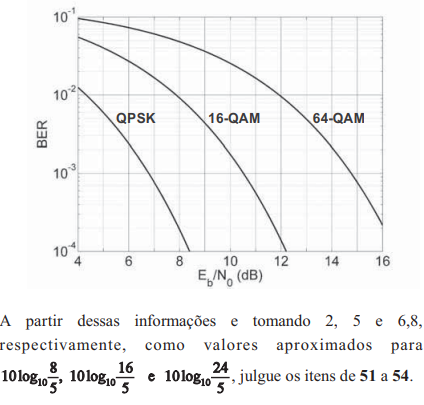

2 na saída do demodulador. Assumindo que o canal do sistema seja do tipo AWGN (additive white gaussian noise), o desempenho de algumas das técnicas de modulação, em termos da BER versus é dado no gráfico a seguir, em que Eb é a energia média por bit e é o valor, em watt-por-hertz, da densidade espectral de potência do ruído branco que deteriora o sinal.

Se a modulação utilizada pelo sistema hipotético for a 64-QAM, uma razão entre a potência do sinal pela potência do ruído igual a 14 dB, na entrada do demodulador, será suficiente para garantir que a BER na saída do demodulador seja menor que 10².

Considere que N sinais de TV digital no formato DVBS/ MPEG2 à taxa de 1,5 Mbps por sinal devam ser transmitidos no modo TDMA ao transponder B6 do satélite Atlantic Bird™ 1, por diferentes estações terrenas localizadas na região atendida por esse transponder. Considere, ainda, que cada sinal, antes de ser transmitido, seja codificado convolucionalmente à taxa de codificação de sendo que o sinal codificado modula uma portadora QPSK, cuja modulação acarreta uma eficiência espectral de 1,5 bps/Hz. Nesse caso, sabendo-se que esse sistema exige tempo de guarda entre as transmissões das diversas estações terrenas, N é necessariamente inferior a 36.

A detecção do sinal no sistema WCDMA, tanto no downlink quanto no uplink, é do tipo coerente utilizandose o conceito de canal-piloto ou símbolos-piloto. A tecnologia WCDMA é capaz de suportar os modos FDD e TDD e o sistema opera com técnicas de modulação embasadas em QPSK.

No planejamento de cobertura de uma estação rádio-base de uma rede GSM/GPRS como a ilustrada, deve-se atentar para o fato de que, nessa rede, existem diferentes esquemas de codificação e de modulação. Nesse sentido, a área de cobertura de uma célula varia de acordo com o esquema de codificação e modulação utilizado, sendo o esquema CS-4 o que permite a maior área de cobertura, pois é o que utiliza a maior taxa de codificação.

Redes de comunicação como a apresentada na figura podem ser estabelecidas empregando-se tanto a tecnologia SCPC (single channel/connection per carrier) quanto a tecnologia TDMA (time-domain multiple access), no acesso aos recursos do satélite, sendo que ambas permitem a alocação por demanda e podem empregar técnicas de modulação digital para o envio e a recepção de informação.

Para aplicações DWDM em fibras ópticas pré-existentes que apresentam dispersão de polarização (polarization mode dispersion), o uso de portadoras ópticas moduladas com sinais à taxa de 40 Gbps é preferível, em comparação com sinais à taxa de 10 Gbps.

FWM (four wave mixing), SPM (self phase modulation) e XPM (cross phase modulation) são fenômenos que podem ocorrer devido ao uso de diversas portadoras ópticas em uma única fibra, ou seja, devido a aplicações DWDM em fibras. Para reduzir os efeitos de FWM, SPM e XPM, é correto aumentar o distanciamento entre os comprimentos de ondas utilizados na fibra.

Além de permitir a distribuição de cerca de uma centena de canais de vídeo, usando a técnica de modulação OFDM, o sistema ilustrado também possibilita, em regiões metropolitanas, a oferta de serviços interativos em banda larga.

A expressão acima pode ser utilizada para representar corretamente um sinal OQPSK (offset QPSK).

A modulação pode ser por amplitude, freqüência ou fase.

Considere a seguinte situação hipotética. Um sistema wireless que utiliza a técnica OFDM deverá ser configurado para ser implantado no centro urbano de uma metrópole, onde valores de delay spread rms medidos se encontram na faixa de 1 :s a 3 :s. A banda total do sistema é de 20 MHz, em que N subportadoras ortogonais moduladas em BPSK compartilham o espectro correspondente a essa banda de freqüências. Para minimizar efeitos de interferência intersimbólica (ISI) devido a múltiplos percursos, esse sistema transmite símbolos multiplexados OFDM de duração igual a 8t, em que t representa o valor mais pessimista com relação a ISI do delay spread rms medido na região onde o sistema será implantado. Nessa situação, sabendo-se que o referido sistema deverá empregar técnicas de transformada rápida de Fourier em base 2 para a obtenção do sinal OFDM a ser transmitido, é adequado que N seja igual a 256, desconsiderado-se o uso de extensão cíclica.
