A criação e edição de textos e cotas faz parte do conjunto básico de ferramentas dos programas gráficos vetoriais desenvolvidos para o desenho técnico, tais como: AutoCAD, Draftsight ou MicroStation. Sobre esses recursos, avalie as assertivas a seguir, indicando qual é CORRETA:
A
Os elementos de uma cota (texto, linha base e extremidades) são gerados automaticamente pelo software e não podem ser customizados pelo usuário.
B
Os pontos cotados pelo usuário terão suas coordenadas associadas à entidade cota. Essa relação não pode ser desfeita em nenhuma hipótese.
C
A espessura de impressão dos textos e cotas não podem ser controladas pelas camadas que os contém.
D
Tabelas contendo quadros de esquadrias, especificações de materiais e áreas, podem ser inseridas através de planilhas eletrônicas (arquivos XLS) como referências externas ao arquivo do desenho vetorial (DWG).
E
A dimensão final de impressão de textos será automaticamente ajustada à escala do desenho, não cabendo ao usuário nenhum tipo de configuração para que isso aconteça.
Um esboço de um projeto de arquitetura foi feito manualmente em escala 1:100. Ao imprimi-lo, percebeu-se que o desenho ficou o dobro do desenho original. Determine a escala em que o desenho foi impresso:
A
1:200
B
1:20
C
2:1
D
1:50
E
1:25
Podemos desenhar a perspectiva cavaleira, utilizando os ângulos de 30º, 45º e 60º. Dependendo dos ângulos, teremos diferentes distorções no desenho do objeto. Utilizando o cubo como objeto de desenho, podemos afirmar que:
A
A perspectiva em 45º é que apresenta a menor distorção.
B
O coeficiente de redução da cavaleira de 30º graus é 1/4 de sua altura.
C
O coeficiente de redução da cavaleira de 45º é 3/4 de sua altura.
D
O coeficiente de redução da cavaleira de 60º é 1/3 de sua altura.
E
A face frontal da cavaleira é obliqua ao plano do observador.
Sobre as informações de referência a serem utilizadas na fase de anteprojeto, pode-se afirmar que os documentos necessários encontram-se descritos na opção:
A
Programa de necessidades; Estudo de viabilidade; Vistorias no terreno.
B
Estudo de viabilidade; Estudo Preliminar de Arquitetura; Levantamento de dados do terreno.
C
Legislação municipal, estadual e federal pertinentes; Normas técnicas; Estudos preliminares produzidos por outras atividades técnicas.
D
Estudo Preliminar de Arquitetura; Legislação municipal, estadual e federal pertinentes; Normas técnicas
E
Estudo Preliminar de Arquitetura; Levantamento topográfico e cadastral; Sondagens de simples reconhecimento do solo.
No AutoCAD é possível selecionar objetos a partir da definição de critérios, de forma que somente os objetos com as mesmas características sejam capturados. Para estabelecer as regras de seleção, utiliza-se o comando:
A
LAYFRZ.
B
FILTER.
C
FIND.
D
SELECT.
E
OBJECT.
Tendo como parâmetro a NBR 6492 (Representação de projeto de arquitetura) e as Figuras I e II abaixo
podemos afirmar que as linhas representadas na Figura I (tracejado) e Figura II (traço ponto) são utilizadas, respectivamente, como:
A
Linha auxiliar e linha de cota.
B
Linha de projeção horizontal e linha auxiliar.
C
Linha de projeção horizontal e linha de projeção vertical
D
Linha de silhueta e linha de chamada.
E
Linha situada além do plano de desenho e linha de eixo.
Na computação gráfica, existem basicamente dois tipos de representação: a vetorial e a matricial. Os aplicativos gráficos que trabalham com sistemas de representação vetorial apresentam, na tela do computador ou dos tablets, entidades que são o resultado de dados e atributos informados pelo usuário às chamadas primitivas vetoriais. Essas informações (input) podem ser processadas pelo software para gerar resultados diversos (output).
AZEREDO, Eduardo. CONCI, Aura. Computação Gráfica: teoria e prática V.1. Rio de Janeiro: Campus Editora, 2007
Sobre isso é CORRETO afirmar:
A
A criação e visualização de um segmento de reta precisará que pelo menos dois pares de coordenadas sejam informados pelo usuário. Essas coordenadas só podem ser inseridas no sistema através dos cliques do mouse.
B
Os sistemas vetoriais não são capazes de gerar segmentos de reta, circunferências ou arcos com atributos, tais como: cores e/ou espessuras diversas.
C
O AutoCAD, da Autodesk, software que usa representação vetorial, permite a inserção, visualização e edição de elementos não vetoriais (imagens bitmap), em sua área de trabalho.
D
A criação e visualização de um prisma pelo sistema vetorial de representação dependerá somente do processamento de coordenadas no plano XY.
E
O Adobe Photoshop, conhecido software de criação e edição de imagens bitmap, não tem recursos para visualização e edição de entidades vetoriais.
No processo de projeto, as informações necessárias e suficientes à execução da obra, fornecidas a partir de plantas, cortes, detalhes construtivos, memoriais e outros documentos, constituem a fase denominada:
A
estudo preliminar.
B
anteprojeto.
C
detalhamento.
D
projeto executivo.
E
estudo de viabilidade.

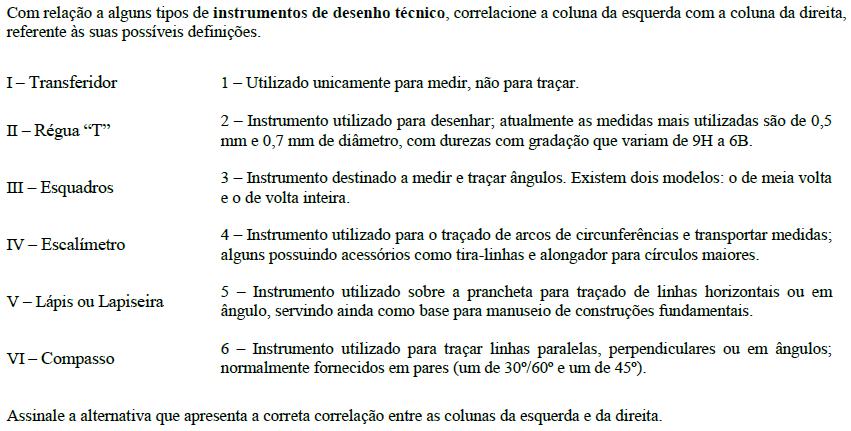

A
I – 3;
II – 5;
III – 6;
IV – 1;
V – 2;
VI – 4.
B
I – 3;
II – 2;
III – 6;
IV – 5;
V – 4;
VI – 1.
C
I – 4;
II – 5;
III – 6;
IV – 3;
V – 2;
VI – 1.
D
I – 4;
II – 3;
III – 1;
IV – 6;
V – 2;
VI – 5.
E
I – 3;
II – 5;
III – 6;
IV – 2;
V – 1;
VI – 4.

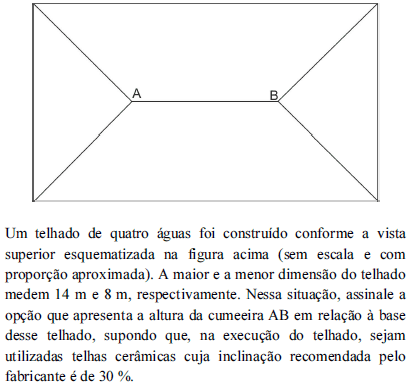

A
4,00 m
B
1,00 m
C
1,20 m
D
2,20 m
E
2,40 m

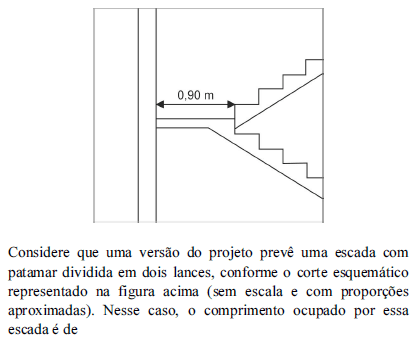

A
2,94 m.
B
2,10 m.
C
2,24 m.
D
2,55 m.
E
2,86 m.
O formato básico utilizado em desenho técnico é o formato Ao (841 x 1189), numa relação que existe entre o lado de um quadrado e a sua diagonal. Todos os outros formatos derivam-se deste, que tem área igual a
A
1 m².
B
1,25 m².
C
1,5 m².
D
1,75 m².
E
2 m².
Acerca dos instrumentos e materiais utilizados na elaboração de desenho técnico, marque V para as afirmativas verdadeiras e F para as falsas.
( ) O escalímetro é o instrumento de desenho muito utilizado no traçado de linhas.
( ) A diferença entre materiais e instrumentos de desenho é que os instrumentos não sofrem desgaste e os materiais precisam de reposição.
( ) O transferidor é um instrumento de desenho utilizado na marcação de ângulos.
( ) O tecnígrafo é um instrumento que combina as funções de régua T, esquadros, réguas medidoras e transferidor.
A sequência está correta em
A
V, V, V, F
B
V, F, V, F
C
F, V, V, V
D
F, F, V, V
E
F, V, F, V
Com relação à terminologia em desenho técnico, assinale a opção correta.
A
Diagramas, esquemas e fluxogramas são exemplos de desenhos não projetivos pois não guardam correspondência, por meio de projeção, entre as figuras que constituem e o que é por eles representado.
B
Um esquema é um desenho no qual os valores funcionais são representados por intermédio de sistema de coordenadas.
C
Um organograma é uma representação gráfica de uma sequência de operações.
D
Um fluxograma é um desenho no qual as curvas apresentam soluções de uma ou mais equações por meio do traçado de linhas.
No que se refere à elaboração da lista de itens em desenho técnico, assinale a opção correta.
A
O contorno externo da lista de itens deve ser linha tracejada estreita.
B
As colunas e os registros dos itens devem ser separados entre si por linhas traço e ponto estreitas.
C
As listas de itens devem ser sempre incluídas no desenho e não constituir um documento separado.
D
As listas de itens incluídas no desenho devem ser posicionadas na mesma direção de leitura do desenho, devendo ficar imediatamente acima ou à esquerda da legenda.
Acerca do leiaute e dimensões da folha de desenho técnico, assinale a opção correta.
A
A margem superior deve ser mais larga para permitir furos utilizados no arquivamento.
B
A legenda deve ter 200 mm de comprimento nos formatos A0, A1, A2, A3 e A4.
C
As margens são limitadas pelo contorno externo da folha e quadro. O quadro limita o espaço para o desenho.
D
Nas folhas do formato B, devem ser executadas quatro marcas à direita de cada lado, para facilitar a microfilmagem.
Acerca da representação da área de corte por meio de hachuras em desenho técnico, assinale a opção correta.
A
As hachuras são formadas por linhas paralelas em relação às linhas principais do contorno ou eixos de simetria.
B
As hachuras, nos desenhos de conjunto, em peças adjacentes, devem ser feitas em direções opostas ou espaçamentos diferentes.
C
As hachuras, em uma mesma peça não composta, variam de direção conforme a largura da superfície a ser hachurada.
D
As hachuras, em uma peça composta, devem ser feitas sempre na mesma direção e espaçamento de linhas.
Acerca dos princípios gerais de representação em desenho técnico, assinale a opção correta.
A
No Brasil, admite-se a representação de objetos por meio de vistas ortográficas realizadas no 1.º e no 3.º diedros.
B
A representação de objetos por meio de vistas ortográficas realizadas no 1º diedro é denominada sistema americano de projeção.
C
As peças simétricas devem ser representadas pelo todo.
D
O desenho técnico é sempre representado nas cores preta e azul.
No que se refere à coincidência de duas ou mais linhas de diferentes tipos, assinale a opção correspondente à ordem correta de prioridades das linhas.
A
linhas de centro; arestas e contornos não visíveis; linhas de cota e auxiliar; linhas de centro de gravidade; superfícies de cortes e seções, arestas e contornos visíveis
B
arestas e contornos visíveis; linhas de centro; superfícies de cortes e seções; linhas de cota e auxiliar; arestas e contornos não visíveis; linhas de centro de gravidade
C
arestas e contornos não visíveis; linhas de centro de gravidade; superfícies de cortes e seções; linhas de centro; linhas de cota e auxiliar; arestas e contornos visíveis
D
arestas e contornos visíveis; arestas e contornos não visíveis; superfícies de cortes e seções; linhas de centro; linhas de centro de gravidade; linhas de cota e auxiliar
Acerca da escrita utilizada em desenho técnico, assinale a opção correta.
A
Os caracteres devem ser escritos de forma que as linhas não se cruzem em ângulo reto.
B
B As principais exigências na escrita de desenho técnico são a legibilidade, a uniformidade e a adequação à microfilmagem e a outros processos de reprodução.
C
Para a microfilmagem é necessário que os caracteres mantenham a distância mínima de 3 mm entre eles.
D
As letras maiúsculas devem ser representadas com traço largo e as minúsculas, com traço estreito.
