Ainda com relação à apresentação da folha de desenho técnico, assinale a opção correta.


A

A legenda é usada para informação, indicação e identificação do desenho e pode também ser provida de informações essenciais ao projeto e desenho em questão.


B

As referências apresentam as informações necessárias à execução do desenho e abrangem lista de material e estado de superfície.


C

A tábua de revisão fornece informações sobre outros desenho e documentos.


D

As instruções são usadas para registrar a correção, alteração e(ou) acréscimo feito no desenho depois de ter sido aprovado pela primeira vez.

Acerca dos tipos e larguras de linhas no desenho técnico, assinale a opção correta.


A

A linha tracejada marca linhas auxiliares, linhas de cota, linhas de chamadas e hachuras; e a linha contínua estreita define superfícies com indicação especial.


B

A linha traço e ponto estreita define contornos e arestas visíveis; a linha traço dois pontos estreita marca linhas de centro, eixos de simetria e trajetórias.


C

A linha contínua larga define contornos e arestas visíveis; e as linhas traço e ponto estreita marca linhas de centro e linhas de simetria.


D

A linha contínua estreita define contornos e arestas não visíveis; e a linha traço dois pontos estreita marca planos de cortes.

Ainda com relação ao leiaute e dimensões da folha de desenho técnico, assinale a opção correta.


A

Os formatos de papel recomendados para o desenho técnico são os da série D, cuja folha básica é quadrada, de área igual a 1 m 2 , medindo 100 mm × 100 mm.


B

Os formatos de papel recomendados são os das séries A, B e C, que mediante sucessivos cortes definem o padrão mais utilizado no desenho técnico: o papel ofício.


C

Os formatos das folhas recomendadas para o desenho técnico são os das séries A, B e C, cujos formatos básicos correspondem, respectivamente, às áreas de 80 cm 2 , 90 cm 2 e 100 cm 2 .


D

O formato básico para desenhos técnicos é o retângulo de área igual a 1 m 2 , de lados medindo 841 mm × 1.189 mm e designado por A0.

Acerca do dobramento de cópia no desenho técnico, assinale a opção correta.


A

Para formatos maiores que o formato A0 e formatos especiais, o dobramento deve ser tal que ao final esteja no padrão do formato A4.


B

As cópias devem ser dobradas de modo a deixar a legenda no verso da parte principal.


C

O dobramento deve ser feito a partir do lado esquerdo, em dobras horizontais, com a medida de 210 mm para cada dobra.


D

O formato final de cópias de desenhos formatos A0, A1, A2 e A3 deve ser o formato do papel ofício.

Em relação ao leiaute e dimensões da folha de desenho, assinale a opção correta.


A

Na seleção e designação dos formatos, o original deve ser executado no menor formato possível, desde que não prejudique a clareza.


B

A folha de desenho deve ser utilizada apenas na posição horizontal.


C

A legenda deve ser posicionada no canto inferior esquerdo da folha.


D

A direção da leitura da legenda deve ser inversa à do desenho para permitir a dobradura da folha.

No que se refere a cortes em desenho técnico, assinale a opção correta.


A

No corte total, a peça é cortada em toda a sua extensão por mais de um plano de corte, promovendo a visualização de detalhes particulares de sua forma.


B

No meio corte, toda a peça é mostrada em corte, sendo uma metade em preto em branco e a outra, hachurada.


C

No corte em desvio, são obtidas seções por rebatimento de toda a vista principal da peça.


D

No corte parcial, apenas uma parte da peça é cortada para focalizar um detalhe, delimitando-se por uma linha contínua estreita à mão livre ou por uma linha estreita em ziguezague.

No que se refere ao emprego de escalas em desenho técnico, assinale a opção correta.


A

Deve-se usar uma única escala por folha de desenho. Quando for necessário usar mais de uma escala nos desenhos, as diferentes escalas devem ser distribuídas em folhas distintas.


B

A escala a ser escolhida pode variar de acordo com o tamanho da folha de apresentação e independe da complexidade do objeto e da finalidade de representação.


C

A palavra ESCALA deve ser indicada sem abreviação e deve ser acompanhada dos termos "NATURAL", "AMPLIAÇÃO" e(ou) "REDUÇÃO", todos em letras maiúsculas.


D

A escala e o tamanho do objeto são parâmetros para a escolha do formato da folha em que será executado o desenho.

O desenho técnico é o meio de comunicação pelo qual o construtor registra sua idéia relativa à solução de determinado problema. A respeito do assunto, considere as seguintes afirmativas:

Imagem associada para resolução da questão

Assinale a alternativa correta.

A
Somente a afirmativa 1 é verdadeira.

B
Somente a afirmativa 2 é verdadeira.

C
Somente as afirmativas 2 e 3 são verdadeiras.

D
Somente as afirmativas 1, 2 e 4 são verdadeiras.

E
As afirmativas 1, 2, 3 e 4 são verdadeiras.

De acordo com a norma NP-62 (1961), os traços utilizados em desenho técnico podem ser de várias naturezas e espessuras. Considere os tipos de linhas abaixo e, segundo a sua utilização, numere a coluna da direita de acordo com a da esquerda.


Imagem associada para resolução da questão


1. Contornos de seções rebatidas em torno de eixos contidos no plano do próprio contorno rebatido.

2. Arestas e linhas de contorno ocultas.

3. Posições extremas de peças móveis.

4. Arestas e linhas de contorno visíveis.

5. Indicação de superfícies que devem receber um acabamento ou tratamento suplementar.


( ) Linhas do tipo a

( ) Linhas do tipo b

( ) Linhas do tipo c

( ) Linhas do tipo d

( ) Linhas do tipo e


Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.


A

4 – 2 – 3 – 1 – 5.


B

5 – 1 – 4 – 2 – 3.


C

3 – 1 – 5 – 2 – 4.


D

4 – 2 – 5 – 3 – 1.


E

2 – 5 – 4 – 1 – 3.

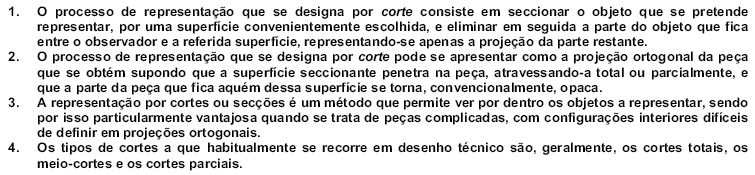

Sobre definições e finalidades de corte utilizadas no Desenho Técnico, considere as seguintes afirmativas:

Imagem associada para resolução da questão

Assinale a alternativa correta.

A
Somente as afirmativas 1 e 3 são verdadeiras.

B
Somente as afirmativas 2 e 4 são verdadeiras.

C
Somente as afirmativas 1, 2 e 3 são verdadeiras.

D
Somente as afirmativas 1, 3 e 4 são verdadeiras.

E
As afirmativas 1, 2, 3 e 4 são verdadeiras.
Observe a comparação de várias perspectivas de um cubo. Numere a coluna da direita de acordo com sua correspondência com a da esquerda.

Imagem associada para resolução da questão

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.

A

4 - 2 - 3 - 1 - 5.


B

5 - 1 - 2 - 4 - 3.


C

3 - 1 - 5 - 2 - 4.


D

5 - 2 - 4 - 3 - 1.


E

2 - 5 - 4 - 1 - 3.

A respeito dos elementos da perspectiva, considere as seguintes afirmativas:

Imagem associada para resolução da questão

Assinale a alternativa correta.

A
Somente a afirmativa 1 é verdadeira.

B
Somente a afirmativa 2 é verdadeira.

C
Somente as afirmativas 2 e 3 são verdadeiras.

D
Somente as afirmativas 1 e 4 são verdadeiras.

E
As afirmativas 1, 2, 3 e 4 são verdadeiras.
