Analise o diagrama elétrico de um refrigerador doméstico apresentado na figura.Assinale...

Questão 34

Q3452364

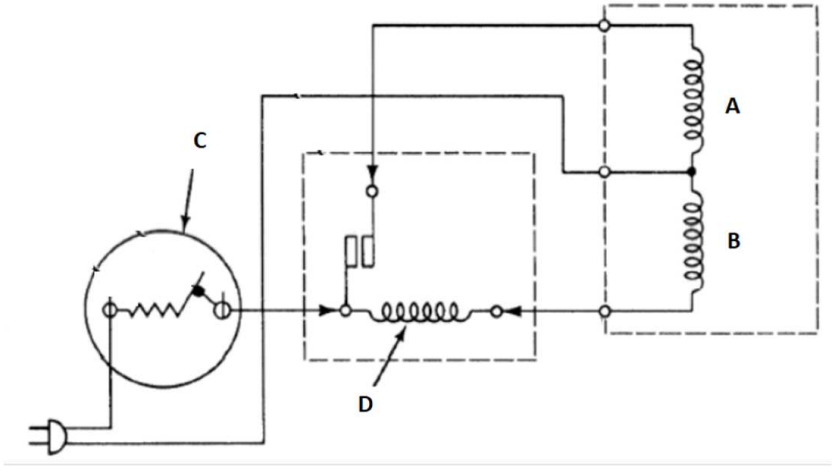

Analise o diagrama elétrico de um refrigerador doméstico apresentado na figura.

Assinale a alternativa que identifica, correta e respectivamente, os itens “A”, “B”, “C” e “D”.

Protetor de sobrecarga – Partida – Bobina do relé – Marcha

Marcha – Partida – Protetor de sobrecarga – Bobina do relé

Marcha – Bobina do relé – Protetor de sobrecarga – Partida

Partida – Marcha – Protetor de sobrecarga – Bobina do relé

Bobina do relé – Partida – Marcha – Protetor de sobrecarga
