* Altura da carga máxima permitida para veículos = 4,40 m
* Pé-direito livre mínimo permitido sob viadutos em rodovia = 5,50 m

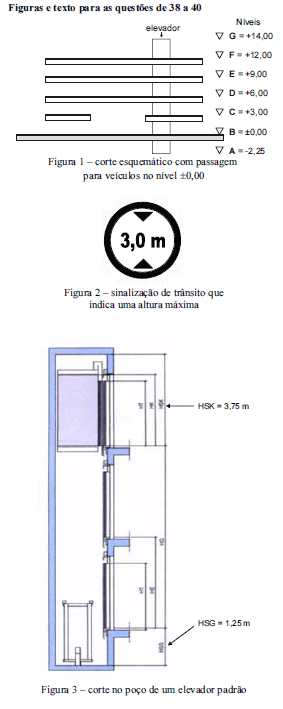

Considerando as informações apresentadas e as noções de
projetos complementares, assinale a opção correta.
A
Considerando que a estrutura das lajes tenha altura igual a
0,80 m, conclui-se que um veículo com altura da carga igual
à máxima permitida não poderá passar pelo espaço previsto,
já que as estruturas somadas dos níveis +3,00 e +6,00
diminuem o pé-direito.
B
Um veículo com carga de 5,00 m de altura — portanto com
altura acima da máxima permitida — passa pela passagem
se a estrutura das lajes tiver uma altura de 90 cm.
C
Caso a primeira laje não fosse interrompida na passagem,
seria necessário uma advertência com a placa da figura 2 —
de altura máxima permitida — para evitar colisão do veículo
com a laje.
D
Se as estruturas das lajes tiverem uma altura de 0,80 m, a
passagem de veículos estará dentro do permitido para
rodovias.
