Um Engenheiro Mecânico está revisando, no AutoCAD 2D, o layout da sala de máquinas de um edifício do Ministério Público Estadual.

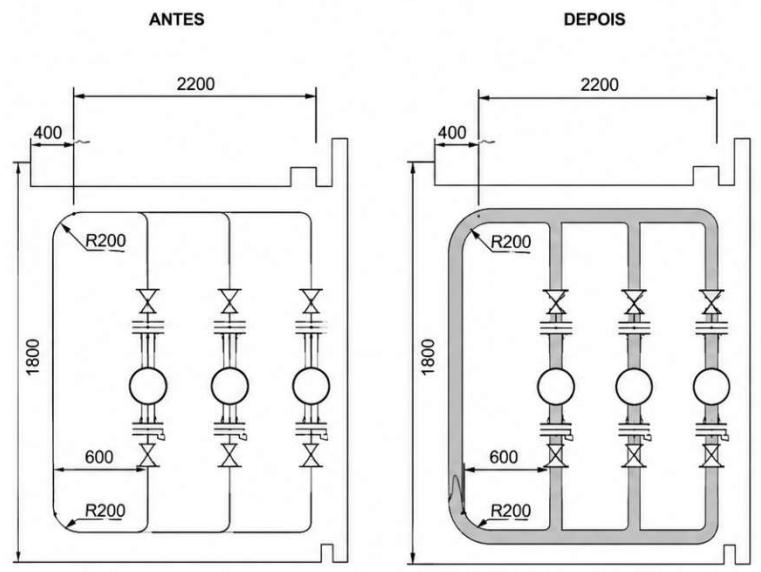

O desenho, a seguir, apresenta diversos trechos de tubulação representados por polilinhas de largura zero, conforme ilustrado na figura.
Para adequar o desenho ao padrão interno de documentação, é necessário transformar essas polilinhas em objetos com largura constante correspondente ao diâmetro externo do tubo, preservando o traçado (eixo) da tubulação e todas as conexões existentes.
Com base na situação apresentada, assinale a opção que indica, corretamente, o comando do AutoCAD 2D mais adequado para realizar essa transformação diretamente sobre as polilinhas existentes.
A
PIPE
B
MLINE
C
OFFSET
D
PEDIT (opção Width)
E
PLINE (opção Width)
O programa AutoCad permite que desenhos arquitetônicos sejam impressos em diversas proporções e tamanhos, possibilitando melhor visualização do projeto.
Sobre o desempenho descrito, analise as afirmativas e assinale o comando e seu atalho que desempenham esta função.
A
plotar/ plot.
B
escala/ e.
C
alongar/alo.
D
escala/ es.
E
alongar/ a.
No AutoCad, o atalho DIV permite
A
adicionar ou remover uma linha de desvio em uma cota linear ou alinhada.
B
criar objetos de ponto ou blocos espaçados por igual ao longo do comprimento ou perímetro de um objeto.
C
atualizar dados para ou de um vínculo estabelecido de dados externos.
D
associar ou reassociar cotas selecionadas a objetos ou pontos em objetos.
E
criar um objeto de texto de linha única.
Sobre o comando PLINHA utilizado no AutoCAD, é correto afirmar que:
A
Cria uma polilinha 2D.
B
Edita polilinhas e malhas poligonais 3D.
C
Cria um objeto de ponto.
D
Restaura a exibição de paletas ocultas.
E
Cria uma pirâmide sólida 3D.
Em um projeto de iluminação artificial desenvolvido no AutoCAD, deseja-se automatizar a contagem dos tipos e dos modelos de luminárias inseridas no desenho. Para isso, foram criados blocos com atributos que identificam o tipo e o modelo de cada uma.
A tabela a seguir foi gerada automaticamente no AutoCAD a partir do comando apropriado:
Tipo de Luminária | Modelo | Quantidade |
Embutida | E-01 | 10 |
Pendente | P-02 | 5 |
Spot | S-03 | 8 |
Qual comando do AutoCAD deve ser utilizado para gerar automaticamente essa tabela com os dados dos atributos das luminárias, a partir dos blocos que haviam sido previamente configurados?
A
TABELA/TABLE.
B
EXTRACAODADOS/DATAEXTRACTION.
C
MATRIZ/ARRAY.
D
CAMADAS/LAYER.
E
CONT.SE/COUNTIF.
No AutoCAD, os comandos são ferramentas fundamentais para a criação e edição de desenhos técnicos. Analise as assertivas abaixo sobre comandos no software:
I. O comando LINE é utilizado para criar linhas conectando dois ou mais pontos no desenho.
II. O comando TRIM permite aparar objetos para encontrar as arestas de outros objetos, enquanto o comando EXTEND é usado para estender objetos para encontrar com as arestas de outros objetos.
III. O comando FILLET cria arestas chanfradas (chanfros).
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas I e II.
E
I, II e III.
Os programas computacionais voltados à representação gráfica e modelagem 3D oferecem recursos distintos e complementares no processo de projeto arquitetônico e urbanístico. O AutoCAD, tradicionalmente utilizado para a elaboração de desenhos técnicos, também permite funções adicionais voltadas à apresentação gráfica.
Assinale a opção cujo recurso é o pertinente, dentre disponíveis no AutoCAD.
A
Inserção de propriedades construtivas paramétricas em paredes e pisos, gerando quantitativos automaticamente.
B
Modelagem de volumes por comandos de empurrar e puxar, de forma intuitiva.
C
Atualização automática e integrada entre plantas, cortes e elevações.
D
Inserção de blocos gráficos para humanização de desenhos, como vegetação, mobiliário e figuras humanas.
E
Edição topográfica avançada de terrenos, com curvas de nível inteligentes.
Qual comando no AutoCAD permite criar uma cópia exata de um objeto em uma trajetória específica, como ao longo de uma polilinha curva ou ao longo de um caminho pré-definido, preservando a orientação do objeto copiado em relação à trajetória?
A
COPY.
B
ARRAY (PATH).
C
OFFSET.
D
ALIGN.
E
POLAR ARRAY.
As teclas de função, localizadas na parte superior de um teclado, possuem variedade de comandos conforme software utilizado. Considerando a utilizando destas teclas no AutoCad, é correto afirmar que a tecla "F11" tem como função:
A
Exibir ajuda.
B
Alternar GRIDMODE.
C
Expandir o histórico da linha de comando.
D
Alternar o Rastreamento de snap a objeto.
O uso de softwares baseados em desenho assistido por computador, Computer-Aided Design (CAD), revolucionou a prática projetual, permitindo maior precisão na representação gráfica e controle dimensional dos projetos arquitetônicos. Apesar da evolução dos processos BIM, o CAD ainda é amplamente utilizado em diversas fases do projeto, especialmente em ambientes que demandam transição tecnológica ou produção de documentação técnica detalhada. Com base nessa realidade, assinale a alternativa CORRETA.
A
Em softwares CAD, a organização do desenho é feita por meio de camadas (layers), que se relacionam hierarquicamente aos objetos e permitem a modelagem paramétrica dos elementos construtivos.
B
A principal limitação dos softwares CAD em relação aos fluxos de trabalho arquitetônico, está na incapacidade de gerar arquivos em formato vetorial, o que exige sempre a conversão para imagens rasterizadas.
C
Um dos cuidados fundamentais ao se utilizar CAD em projeto arquitetônico é o controle do uso de escalas, pois os objetos são geralmente desenhados em escala 1:100, o que dificulta a extração precisa de medidas.
D
A elaboração de desenhos técnicos em CAD exige o domínio do uso de cotas, hachuras e layers, sendo a responsabilidade pelo uso correto desses recursos fundamental para a comunicação técnica eficiente entre equipes.
No contexto do desenho assistido por computador com utilização do software AutoCAD, assinale a alternativa correta.
A
A definição de camadas (layers) no AutoCAD é fundamental para organizar o projeto, permitindo configurar cores, espessuras de linha e a visibilidade de diferentes elementos do desenho.
B
A ferramenta Offset permite mover e copiar objetos selecionados para uma nova camada, mantendo todas as suas propriedades originais.
C
O comando Trim é utilizado para estender linhas ou arcos até que interceptem um limite definido no desenho.
D
O uso de coordenadas absolutas no AutoCAD é sempre obrigatório para a criação de objetos, não sendo possível utilizar coordenadas relativas.
No software AutoCAD (Autodesk), o atalho Ctrl+Shift+V permite:
A
Inserir um hiperlink.
B
Colar os dados como um bloco.
C
Transferir objeto.
D
Refazer a última ação.
A Modelagem da Informação da Construção (BIM - Building Information Modeling) representa uma evolução em relação ao sistema CAD tradicional, integrando informações multidisciplinares em um modelo tridimensional inteligente. Assinale a alternativa que descreve uma característica fundamental da metodologia BIM que a diferencia do CAD 2D/3D.
A
A funcionalidade de desenhar em duas dimensões (2D) e, em um processo separado, extrudar as formas para criar um modelo 3D não paramétrico e sem informações agregadas.
B
O uso de linhas, arcos e círculos como elementos básicos e independentes para representar todos os componentes de uma edificação, sem qualquer relação de interdependência entre eles.
C
A capacidade de associar informações não geométricas aos elementos do modelo, como especificações de materiais, custos, dados de fabricantes e cronogramas, permitindo análises de quantitativos (5D) e planejamento (4D) de forma integrada e automatizada.
D
A utilização de um ambiente exclusivamente tridimensional para a representação de projetos, sendo impossível a extração de vistas bidimensionais, como plantas e cortes, a partir do modelo.
E
A restrição de seu uso apenas à disciplina de arquitetura, não permitindo a integração de projetos de estruturas, instalações hidrossanitárias e elétricas no mesmo modelo.
Em um projeto, um desenhista está utilizando o AutoCAD para modificar os tipos de linha em um desenho técnico. Ele precisa carregar, definir e modificar os tipos de linha para garantir que o desenho atenda às especificações do projeto. Assinale a alternativa CORRETA que indica o comando de atalho utilizado para essa função no AutoCAD.
A
LA
B
LT
C
LI
D
LTS
E
LTYPE
O Autodesk AutoCAD é um software de desenho digital. Com relação a alguns de seus comandos é correto afirmar que
A
PLINE só faz linhas soltas, SPLINE serve para cotas e MLINE cria hachuras automáticas.
B
PLINE não pode ter arcos, SPLINE cria apenas segmentos retos e MLINE não faz linhas paralelas.
C
PLINE é utilizado só para texto, SPLINE é só para círculos; MLINE substitui layers e propriedades de layers.
D
PLINE e SPLINE fazem a mesma coisa e MLINE não existe nas versões mais atuais do software.
E
PLINE cria um único objeto com segmentos retos e arcos, SPLINE gera curvas suaves por pontos de ajuste e MLINE desenha linhas paralelas de uma vez.
Ano:
2025
Banca:
MS Concursos
No desenvolvimento de projetos arquitetônicos, qual é a principal aplicação do software AutoCAD?
A
Elaboração de desenhos técnicos em 2D e modelagem básica em 3D.
B
Edição de imagens e tratamento visual de pranchas.
C
Produção de relatórios e textos técnicos.
D
Modelagem tridimensional com foco em efeitos visuais e animações.
Em uma sessão avançada de treinamento no AutoCAD, o instrutor explicou um comando fundamental para modificar a geometria de objetos existentes, permitindo que os usuários mudem a forma de um objeto sem alterar sua área total. Esse comando é essencial para designers que precisam ajustar o formato de um objeto para atender a novas especificações de design. Qual é o nome desse comando?
A
SCALE: esse comando altera o tamanho de um objeto, aumentando ou diminuindo suas dimensões, mas não modifica sua forma.
B
STRETCH: esse comando permite que os usuários estiquem ou comprimam partes de um objeto ao selecionar regiões específicas, mantendo a área total.
C
TRIM: esse comando é usado para cortar partes de objetos com base na interseção com outros objetos, mas não altera a forma original.
D
OFFSET: esse comando cria uma cópia paralela de um objeto a uma distância especificada, mas não muda a forma do objeto original.
E
FILLET: esse comando arredonda os cantos de um objeto, mas não é usado para modificar a forma global de um objeto.
Para arredondar os cantos entre duas linhas de um desenho no Programa AutoCAD 2018, o arquiteto deverá utilizar o comando de edição
A
Fillet.
B
Chamfer.
C
Extend.
D
Break.
E
Trim.
Os tipos de cota básicos no AutoCAD são lineares, radiais, angulares, de ordenada e comprimento de arco. Seguindo as definições utilizadas pela AUTODESK, as cotas lineares podem ser:
A
Horizontais, inclinadas ou circulares.
B
Horizontais, verticais ou alinhadas.
C
Automática, semiautomática ou matricial.
D
Verticais, invertidas ou espelhadas.
E
Alinhadas, não alinhadas ou pré-definidas.
No desenvolvimento de um parque linear, foi necessário ajustar simultaneamente o diâmetro das copas de várias árvores representadas como blocos no AutoCAD, preservando a posição de cada uma. Qual procedimento é mais indicado?
A
Selecionar os blocos e usar o comando SCALE com ponto base central e fator de escala uniforme.
B
Usar o comando STRETCH para ampliar apenas a área desejada das copas.
C
Aplicar o comando OFFSET para redefinir o contorno circular das copas.
D
Explodir os blocos com EXPLODE e redesenhá-los manualmente no novo tamanho.
E
Usar o comando TRIM para aumentar proporcionalmente as dimensões dos blocos.
