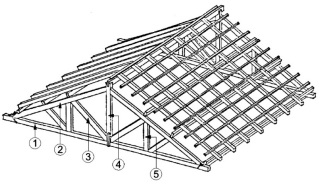

A figura ao lado representa uma estrutura de telhado em madeira com a identificação de algumas peças da tesoura:

Os números 1, 2, 3, 4 e 5 da figura correspondem, respectivamente, a:

(FONTE: Adaptado de Caio de Mello Franco. Tesouras de telhado: detalhes e emendas. Rio de Janeiro: Tecnoprint, 1986.)

Observe o croqui a seguir.

Ele representa uma solução arquitetônica de cobertura em abóbada

“Estrutura autoportante constituída de diversas peças formando uma estrutura treliçada com a finalidade de suportar toda a carga de um telhado.”. De acordo com os componentes de uma cobertura, tal citação refere-se ao(à):

Observe o croqui a seguir.

Ele representa uma solução arquitetônica de cobertura em abóbada

Arquiteto em sua prática profissional se depara com muitos conceitos na área de execução de coberturas. Analise os termos abaixo que compõe uma estrutura de telhado e preencha a segunda coluna de acordo com a primeira, relacionando cada terminologia à sua definição:

Primeira coluna: termos

1- Cumeeira

2- Água furtada

3- Testeira

4- Tesoura

5- Ripas

6- Terças

7- Empena

8- Caibros

9- Espigão

10- Trama

Segunda coluna: definição

( ) Ângulo formado pelo encontro das águas inclinadas de um telhado.

( ) Parte mais alta de um telhado de duas ou mais águas, onde fica sua intersecção.

( ) Peças de madeira em que se apoiam as telhas.

( ) Peças de madeira que sustentam as ripas de telhados ou assoalhos.

( ) Peça de madeira que sustenta os caibros.

( ) Vão entre as tesouras do telhado. Ângulo do telhado por onde correm as águas pluviais. Espécie de sótão. É uma parte do telhado constituída por uma aresta inclinada delimitada pelo encontro de duas águas que formam um ângulo reentrante, ou seja, é para onde convergem as águas que caem sobre o telhado. Por este motivo, também é conhecido como rincão.

( ) Parte dianteira. Superfície feita de madeira ou concreto colocada na extremidade de qualquer beiral.

( ) Parte superior das paredes externas, acima do forro, fechando o vão formado pelas duas águas da cobertura. Cada uma das paredes laterais onde se apoia a cumeeira, os telhados de duas águas. Nas fachadas principais, em alguns casos, adquire a forma de frontão.

( ) Armação de madeira triangular usada em telhados que cobre grandes vãos sem auxílio de paredes internas.

( ) Conjunto formado pelas ripas, caibros e terças que servem de lastro ao material de cobertura.

Assinale a alternativa que associa corretamente as lacunas:

Considerando uma edificação com um telhado em duas águas, com telha cerâmica, vão a ser coberto de 5,4m e a inclinação a ser utilizada de 30%, qual a altura da cumeeira em metro?

Convocado para conferir a compra das telhas de barro da construção de um pequeno telhado com duas águas, com inclinação de 30% (fator de correção 1,20), pede-se para que calcule a quantidade de telhas. Considerando que a telha utilizada é uma telha mediterrânea, com consumo de 15 telhas/m2, e dado as dimensões a seguir,

Dados: A=5m e C=10m

Assinale a resposta CORRETA.

O uso de telhados verdes é uma alternativa para cobertura, trazendo benefícios para edificação. Qual destas alternativas NÃO é verdadeira?

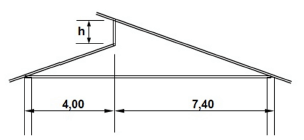

Considerando uma inclinação de 35% na estrutura do telhado representado na figura, a altura h é de (medidas em metros):

Para o bom entendimento do projeto arquitetônico é necessário utilizar terminologias técnicas que complementam as informações apresentadas na representação gráfica. Sendo assim, analise as afirmativas abaixo.

I. Claraboia é o vão na cobertura em geral protegido por vidro ou outro material translúcido.

II. Espigão é o encontro saliente e em desnível de duas águas de um telhado; Tacaniça.

III. Postigo é a folha cega de uma porta ou janela para maior segurança.

IV. Rincão é o ângulo reentrante e em declive formado pelo encontro das águas de um telhado.

Assinale a alternativa correta.

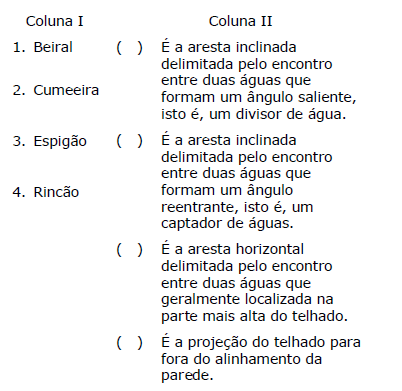

Os telhados têm a função de receber as águas da chuva, proporcionar isolamento térmico e proteger de outros acontecimentos atmosféricos. Compostos de telhas inclinadas colocadas de maneira a canalizar as águas para o solo, têm também função estética. Associe corretamente os elementos que fazem parte do telhado com as respectivas definições numerando a Coluna II de acordo com a Coluna I

A sequência correta, decima para baixo, é:

A telha é apenas um dos elementos que compõe o telhado, às vezes, o único aparente. Por baixo dela, porém, existe todo um sistema de sustentação que "trabalha" anônimo. Sobre a inclinação das coberturas, podemos dizer que

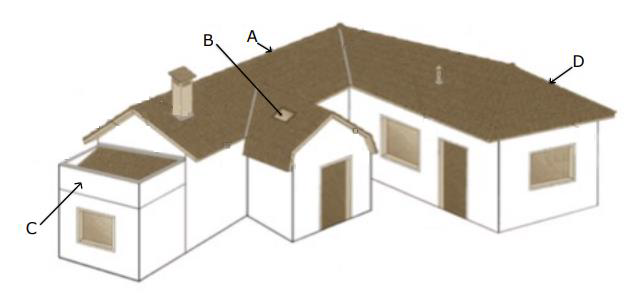

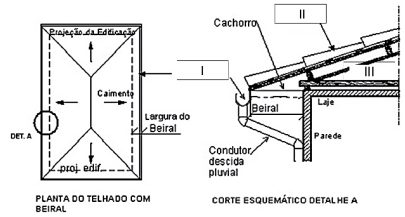

Os Sistemas de Coberturas (SC) exercem funções importantes nas edificações habitacionais, desde a contribuição para preservação da saúde dos usuários até a própria proteção do corpo da construção. Sobre as designações do sub-sistema de telhados, analise a imagem abaixo:

Os elementos A, B, C e D representam no desenho, respectivamente:

Uma cobertura de telhas cerâmicas onde a estrutura de sustentação das mesmas é composta por tesouras de madeira, identifique a denominação correta das peças componentes das tesouras abaixo descritas conforme a ordem apresentada:

I - Peça de ligação entre o topo das pernas.

II – Peça que recebe as telhas e são posicionadas perpendicularmente aos caibros.

III - Peça colocada de forma horizontal ao longo de todo o telhado e que devem suportar a estrutura de caibros. Quando colocadas na parte mais alta do telhado chamam-se cumeeiras e, quando colocadas na parte mais baixa do telhado, recebem o nome de contra-frechal.

IV – Peça que é a base da tesoura e vai de uma ponta a outra da base do telhado.

V - Peça colocada sobre a parede e sob a tesoura, para distribuir a carga do telhado.

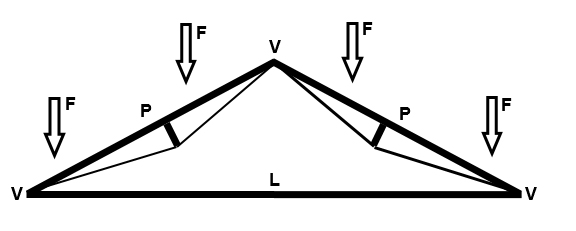

Analise a seguinte seção esquemática de uma tesoura estrutural.

Considerando que os três vértices “V” não se romperão e que as forças externas ou carregamentos que atuarão sobre o conjunto ocorrerão apenas na direção vertical e no sentido indicado por “F”, pode-se afirmar que a peça indicada pela letra “L” trabalhará, idealmente, sujeita a esforços:

Os gastos em projeto, construção, manutenção e descarte da edificação são incluídos na análise de Custo de Ciclo de Vida. Ainda que aumentem a complexidade da execução da obra, a adoção de sistemas sustentáveis para as coberturas pode trazer economia no custo de operação da edificação, situação representada exemplarmente por coberturas

Ao proteger seus ocupantes das intempéries e modular as sensações de conforto ambien tal, o edifício pode ser considerado uma “terceira pele” do usuário. Neste sentido, a envoltória apresenta-se como conjunto essencial para o bom desempenho qualitativo e eficiência energética da edificação. Entre os elementos que compõem a envoltória,

No que diz respeito à cobertura de edificações, assinale a alternativa correta.

Levando em consideração a ilustração a seguir.

Marque a opção que se relaciona aos números indicados.

Pode-se utilizar várias madeiras de lei para a estrutura de um telhado. Nas tesouras dos telhados, que peça é colocada sobre a parede e sob a tesoura para distribuir a carga do telhado?
