Questões de Concurso sobre Coberturas

Caso se opte pelo uso de platibanda para esconder um telhado de duas águas que tenha 8,00 metros de largura e 30% de inclinação, a altura mínima da platibanda deverá ser de 2,40 metros.

Na figura a seguir, que representa o corte de um telhado, o número 1 corresponde à terça; o 2, ao frechal; e o 3, ao caibro.

Considerando-se que, quanto menor a superfície exposta, menor será o ganho e também a perda de calor, é correto afirmar que as coberturas de geometria curva são as mais indicadas para a região árida e seca.

Analise a figura 3 abaixo:

Figura 3 – Equipamento

Sem escala

O equipamento indicado com a letra A refere-se ao(à):

Para proteger da chuva e do sol os usuários de um prédio público, o arquiteto projetou uma laje em balanço na entrada dessa edificação.

Sendo essa uma laje maciça, o limite mínimo para a espessura deve ser de:

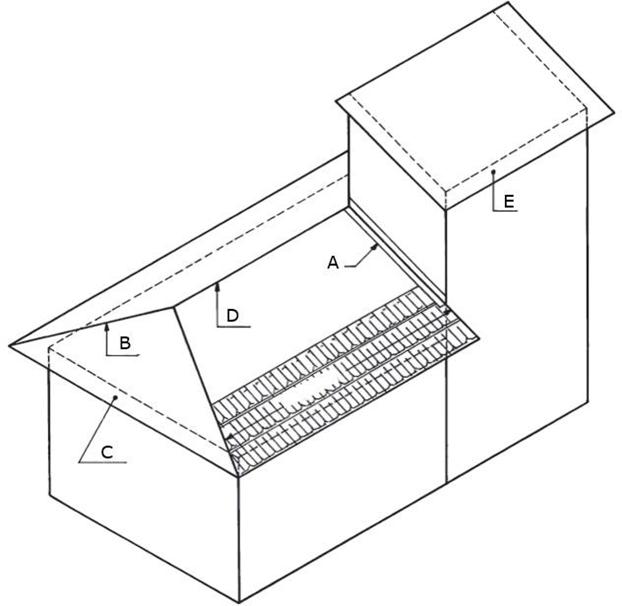

Analise a Figura 6 abaixo, que apresenta a designação das partes do telhado:

Figura 6 – Designação das partes do telhado

Sem escala

As letras A, B e D referem-se, respectivamente, ao(à):

A cobertura de uma pequena edificação é constituída por duas lajes maciças de concreto armado, esquematicamente apresentadas na figura a seguir.

As espessuras mínimas admissíveis para as lajes L1 e L2 valem, respectivamente,

O sistema de cobertura de uma edificação é o conjunto de elementos/componentes dispostos no topo da construção, com as funções de assegurar estanqueidade às águas pluviais e salubridade; proteger outros sistemas da edificação habitacional ou elementos e componentes da deterioração por agentes naturais e contribuir positivamente para o conforto térmico da edificação. Ademais configura um elemento estético importante no partido arquitetônico. No Nordeste do Brasil, em construções habitacionais, a coberta em estrutura de madeira com telhado em telhas cerâmica é largamente utilizada, retratando o regionalismo.

Relacione as denominações referentes ao sistema de cobertura com as suas respectivas definições: .

1. Estrutura principal.
2. Cumeeira.
3. Tesoura.
4. Espigão.
5. Rincão.
6. Frechal.
7. Rufo.

( ) Viga de madeira no topo das paredes com função de distribuir as cargas provenientes de tesouras, vigas principais ou outras peças de madeira da estrutura.

( ) Aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo saliente, sendo consequentemente um divisor de águas.

( ) Aresta horizontal delimitada pelo encontro entre duas águas, geralmente localizada na parte mais alta do telhado.

( )Conjunto resistente apoiado diretamente na estrutura da edificação.

( )Peça complementar de arremate entre o telhado e uma parede.

( )Elemento da estrutura principal de sustentação da trama.

( )Aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante, sendo consequentemente, um captador de águas.

Leia esta definição sobre telha. Esse tipo de telha é amplamente utilizado em galpões industriais, áreas comerciais e coberturas de grandes vãos. Destaca-se por ser extremamente leve, permitindo instalação rápida e exigindo estrutura mínima de apoio. Apesar de sua resistência mecânica, apresenta baixo isolamento térmico e acústico, podendo gerar desconforto em ambientes internos se não houver proteção adicional. É encontrada em perfis ondulados ou trapezoidais e é indicada quando se deseja cobrir grandes áreas com rapidez e economia.

Assinale a opção que contém, a telha descrita acima.

O telhado verde é um sistema construtivo que se caracteriza por ser uma cobertura de vegetação implementada sobre telhados, coberturas ou lajes de edificações. Ele é considerado uma Solução baseada na Natureza (SbN) que pode ser empregada para garantir conforto térmico nas edificações e para transformar superfícies impermeáveis em áreas com capacidade de retenção, infiltração e melhoria da qualidade das águas pluviais.

Analise as afirmativas a seguir quanto às caraterísticas do local de implantação, que podem influenciar o desempenho dos telhados verdes.

I. Para evitar o risco de danos a estruturas com menor capacidade de carga, são indicados substratos leves, capazes de reter umidade de forma controlada.

II. A seleção das plantas depende das condições climáticas, da taxa de crescimento da espécie e das expectativas de uso e manutenção do telhado verde.

III. É necessário garantir a estanqueidade do sistema por meio de uma camada impermeabilizante.

Está correto o que se afirma em

Sobre o projeto e execução de telhados com telhas cerâmicas tipo francesa, apresentado na NBR 8039:1983, é INCORRETO afirmar que:

Juntas de dilatação são espaços vazios ou separações na superestrutura dos edifícios e têm a função de absorver as tensões estruturais causadas principalmente pelas variações térmicas, contribuindo para evitar a ocorrência de fissuras, trincas, esmagamentos e até deformações nas estruturas.

A inclinação da cobertura de uma edificação corresponde ao ângulo formado entre os planos das coberturas e a projeção perpendicular das cumeeiras.

Um telhado de folhas de aço galvanizado, ainda que não faça parte do sistema estrutural, deve ser avaliado como um peso a mais na distribuição de carga.

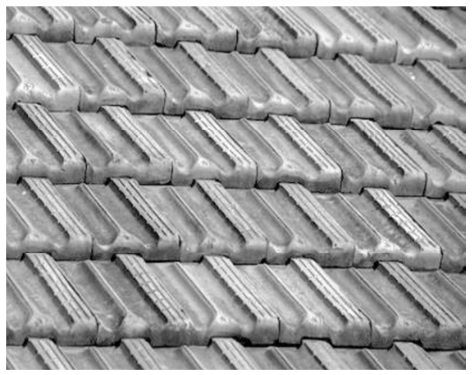

A imagem a seguir mostra telhas cerâmicas, de capa e canal, ou capa e bica, também chamadas de telhas coloniais.

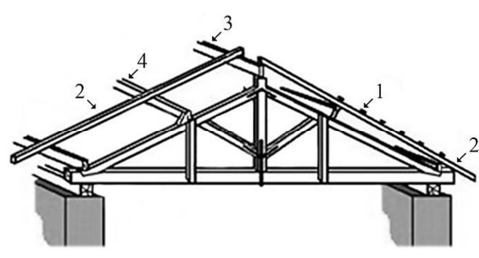

Admitindo-se que a figura a seguir ilustra um telhado, é correto afirmar que os números de 1 a 4 identificam, respectivamente, as ripas, as terças, a cumeeira e os caibros.

No projeto de um acréscimo no setor administrativo de um tribunal, o arquiteto foi orientado a projetar a cobertura em laje, devido às restrições da legislação local quanto ao gabarito da edificação.

Para que essa laje tenha a capacidade de garantir o escoamento das águas pluviais até os pontos de drenagem, a declividade mínima deve ser de:

Em Nova York, iniciativas urbanas têm promovido o uso de telhados verdes como solução para mitigar os efeitos da ilha de calor, melhorar a gestão de águas pluviais e criar espaços verdes adicionais em um ambiente densamente urbanizado. Esses sistemas têm ganhado destaque em edifícios residenciais e comerciais, ajudando a reduzir a carga térmica, especialmente durante os meses de verão, e a gerenciar o escoamento de água durante tempestades intensas, características da região.

No entanto, a implementação de telhados verdes enfrenta desafios técnicos significativos. Em um projeto recente no centro de Manhattan, um arquiteto propôs a instalação de um sistema de telhado verde extensivo em um edifício histórico de cinco andares. Durante a análise técnica, surgiram questões relacionadas ao peso adicional do sistema, à compatibilidade com a impermeabilização existente e à drenagem. Esses fatores demonstram que a aplicação de telhados verdes, embora vantajosa, exige um planejamento técnico detalhado para evitar problemas estruturais e operacionais.

Quais são os principais desafios técnicos associados à implementação de um sistema de telhado verde nesse contexto?

A lógica estrutural do telhado apresenta telhas assentadas nos caibros, que são pregados diretamente nas ripas e distribuem cargas para as paredes.

A treliça em madeira foi o tipo escolhido para a estrutura de um telhado de duas águas.

Em relação ao caso, analise as afirmativas a seguir.

I. As barras das treliças são dispostas sempre de maneira que formem triângulos e retângulos perfeitos.

II. As diagonais das treliças, como o das treliças metálicas, são ascendentes para garantir que nelas desenvolvam forças de compressão.

III. Os nós das treliças são executados por meio de encaixe de parafusos fixados diretamente nas barras de madeira.

Está correto o que se afirma em
