Questões de Concurso sobre Análise Projetual

Para proteger da chuva e do sol os usuários de um prédio público, o arquiteto projetou uma laje em balanço na entrada dessa edificação.

Sendo essa uma laje maciça, o limite mínimo para a espessura deve ser de:

A etapa da proposta de intervenção em um patrimônio edificado compreende um conjunto de ações para caracterizá-lo, detalhar soluções, definir usos e apontar os procedimentos para a execução, por meio de uma abordagem conceitual e técnica. Divide-se em estudo preliminar, projeto básico e projeto executivo.

Assinale a opção que indica um produto específico pertinente à etapa projeto executivo.

A adjacência constitui um tipo de relação espacial comum que permite que cada espaço seja claramente definido e responda, cada qual à sua maneira, a exigências funcionais ou simbólicas. O grau de continuidade visual e espacial entre dois espaços adjacentes depende da natureza do plano que tanto os separa quanto os une.

Uma relação espacial interseccional resulta da sobreposição de dois campos espaciais e, consequentemente, do aparecimento de uma área de espaço compartilhado, de maneira que a identidade de cada espaço fica comprometida com a aparição da porção resultante, espaço intermediário que, mesmo pertencente aos dois espaços, passa a ser dominante, tanto pelo seu tamanho duplicado, bem maior que os originais, quanto pelo seu formato.

Enquanto as figuras 1 e 2 exemplificam a tipologia linear, as demais são exemplos de tipologias em malha.

O coeficiente de aproveitamento é o índice calculado para se obter a área máxima edificável de construção em um determinado terreno. Analise as assertivas abaixo sobre o cálculo desse índice, assinalando V, se verdadeiras, ou F, se falsas.

( ) A área comum de circulação nas edificações coletivas não é computada no coeficiente de aproveitamento.

( ) Em edifícios residenciais, as sacadas dos apartamentos não são computadas no coeficiente de aproveitamento.

( ) As áreas de estacionamento e garagem dos edifícios não serão computadas nesse índice, desde que estejam localizadas no subsolo.

( ) Pavimento livre destinado a lazer comum dos moradores da edificação não será computado nesse índice.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O estudo do plano de massas abrange o momento de decisão acerca das formas, dos estudos esquemáticos, dos volumes básicos e dos vazios que compõem as alternativas de implantação.

No mercado, de uma maneira geral, os critérios de remuneração para a prestação de serviços profissionais de engenharia consultiva e de projetos podem ser estruturados em estudos de pré‑investimento, projeto, assistência técnica à implantação, gerenciamento de implantação, assessorias e outros serviços. De acordo com a obra “Orçamento na construção civil: consultoria, projeto e execução”, de 2006, o gerenciamento da implantação envolve algumas tarefas, principalmente de coordenação e administração.

Acerca disso, analise as tarefas a seguir.

I. Verificação de desenhos de fabricação, envolvendo o exame e a aprovação de documentos técnicos preparados pelos fornecedores de equipamentos, estruturas metálicas e outros insumos de conteúdo técnico importante para o projeto.

II. Execução direta ou assistência às compras e / ou contratações de bens e serviços, diligenciamento e inspeção dos contratos de fornecimento de bens.

III. Coordenação técnica e administrativa de serviços de projeto de engenharia, inclusive do plano de gestão ambiental.

IV. Administração e controle do fluxo de documentos. V. Preparo de desenhos “como construído” em seguida à implantação.

VI. Treinamento do pessoal de operação e de manutenção.

São tarefas envolvidas no gerenciamento da implantação:

Geralmente, os diferentes agentes envolvidos no empreendimento apresentam uma atuação fragmentada e interesses próprios, às vezes divergentes, quanto a características e objetivos do empreendimento. No entanto, o processo de projeto é a etapa mais estratégica do empreendimento com relação aos gastos de produção e à agregação de valor do produto, sendo fundamental e com ganhos para todos os agentes envolvidos, projetista, empreendedor, construtor e usuário.

No âmbito dos interesses comuns, o projeto pode assumir o encargo fundamental de agregar eficiência e qualidade ao produto e ao processo construtivo, salvaguardando, assim, o interesse de todos, uma vez que a qualidade interessa a todos.

De acordo com a obra “Coordenação de projetos de edificações” (2005), o desempenho satisfatório do edifício em sua utilização e pela durabilidade adequada ao retorno do capital investido no imóvel é um ganho que a qualidade do projeto propicia e interessa principalmente ao

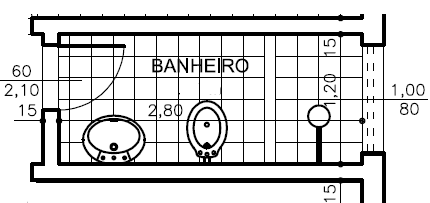

Na figura a seguir, apresenta-se parte da planta baixa de uma edificação.

Sobre essa figura, analise as afirmativas a seguir.

I. A área total do cômodo é de 3,36 m².

II. A janela tem um peitoril de 1,00 m.

III. A porta tem largura de 80 cm.

Está correto o que se afirma em:

Na prestação de serviços especializados de projetos técnicos arquitetônicos de edificações, devem ser definidos previamente, em comum acordo entre o contratante e o contratado:

I - As atividades preparatórias a serem realizadas pelo cliente ou pelo profissional contratado.

II - As condições de coordenação geral das demais atividades técnicas do projeto e cronograma de atividades elaborado por profissional habilitado, de acordo com a complexidade de cada projeto, envolvendo (de acordo com cada caso) algumas especialidades.

III - As condições de direitos autorais, especialmente no caso de repetições, respeitando-se a legislação vigente.

Dentre algumas das especialidades que compõem o item (II), destacam-se as seguintes, EXCETO:

O croqui é a representação gráfica que exige precisão, uso de escalas ou de dimensões exatas.

Ferramenta que auxilia o arquiteto na elaboração do projeto, demonstrando a posição exata do sol num determinado momento. Realiza a representação gráfica dos percursos do sol ao longo da abóbada celeste durante todo o ano, através de métodos como o equidistante, ortográfico e estereográfico. Trata-se do conceito de:

Na elaboração do projeto executivo de uma edificação de múltiplos pavimentos, foi sugerida a adoção de solução de revestimento externo em argamassa decorativa monocamada, como alternativa a uma solução bicamada (chapisco mais massa única, também conhecida como emboço paulista, e pintura acrílica), inicialmente proposta.

Comparativamente à solução originalmente proposta, pode-se afirmar que a solução monocamada

A linha contínua com zigue-zagues estreita é utilizada preferencialmente como linha de interrupção, de hachura, de referência e de chamadas, e em limite de cortes ou vistas.

Quanto às interferências entre as instalações prediais e os projetos de arquitetura, é correto o que se afirma em:

Para a compreensão construtiva de uma edificação assimétrica a partir da leitura de projeções ortogonais no primeiro diedro, são suficientes as duas vistas laterais (esquerda e direita), além da tradicional fachada frontal.

O corte é um plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

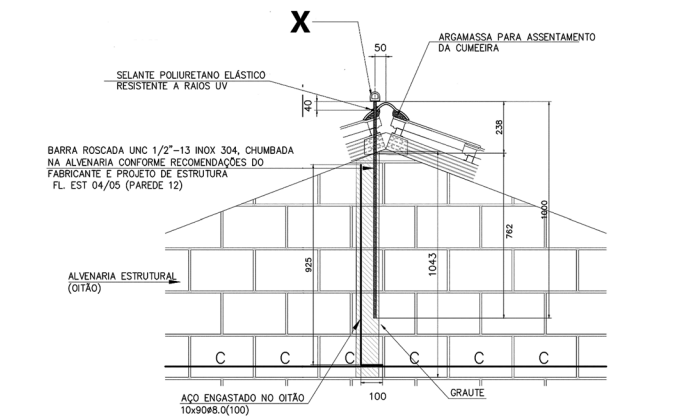

Considere o detalhe a seguir, que representa um detalhe de chumbamento do elemento indicado como “X”, que deve ser posicionado em todas as paredes que dividem casas geminadas, com cobertura em duas águas, em um projeto da CDHU.

(https://www.cdhu.sp.gov.br/cdhu/https://arquivos.infra-questoes.grancursosonline.com.br/arquivos/credenciamento0012020lote9.pdf)

Peças como o elemento “X”, especificado como olhal de ancoragem tipo delta, 40x60x60, em aço inox 316, carga nominal de 15 kN, têm como função ancorar

Um projeto de arquitetura é um conjunto de documentos técnicos e desenhos que descrevem a concepção e detalhes de uma construção. Esses documentos são desenvolvidos por arquitetos e engenheiros e servem como base para a execução da obra. Um projeto de arquitetura bem elaborado é essencial para garantir que a construção atenda aos requisitos funcionais, estéticos, técnicos e legais, resultando em uma edificação segura, confortável e adequada às necessidades do cliente e do usuário.

No que se refere à representação dos materiais de construção no projeto, a figura representa:
