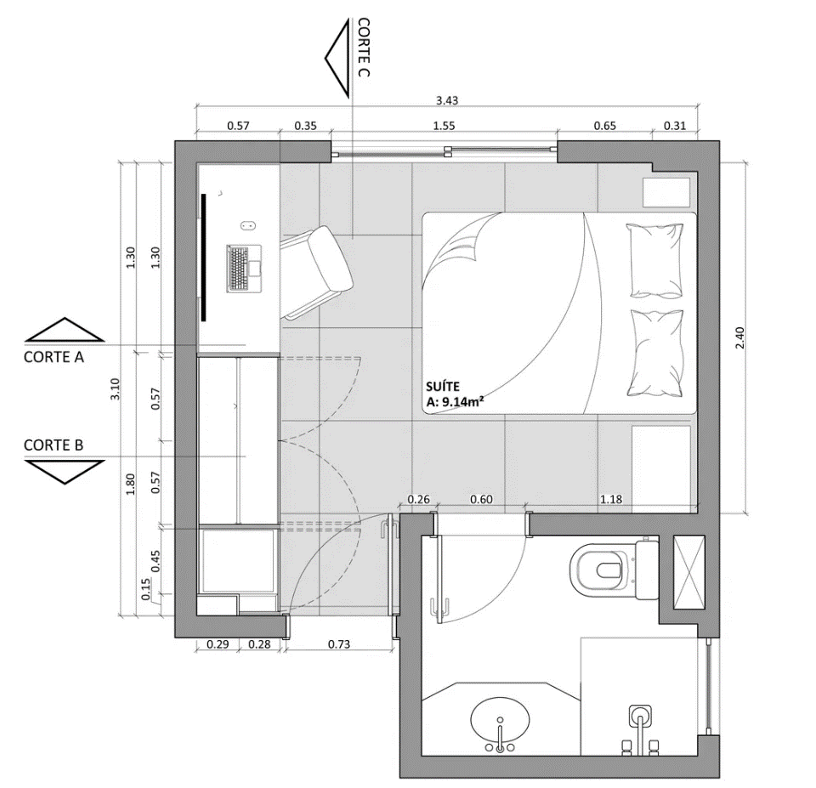

A figura a seguir apresenta a planta baixa da suíte de uma edificação, modificada por um desenhista para adaptá-la a aspectos de conforto ambiental.


Imagem associada para resolução da questão


Considerando exclusivamente o exposto nessa planta, dois elementos responsáveis possivelmente modificados pelo desenhista para garantia primária do conforto ambiental são


A

a janela do quarto e a janela do banheiro.


B

a janela do quarto e o shaft no banheiro


C

a janela do quarto e o prisma de ventilação do banheiro.


D

a janela do banheiro e a porta do quarto.


E

a porta do quarto e a porta do banheiro.

O desenho técnico em Projetos de Arquitetura, Urbanismo e Paisagismo necessita de uma linguagem padronizada, inteligível e pública para que seja interpretado, produzido e represente conhecimento e soluções transmissíveis para futuras gerações de profissionais do Brasil e de outros países do mundo. Baseando-se nesta premissa, observe as quatro representações de materiais em diferentes situações a seguir.


Imagem associada para resolução da questão


Quadro 1 Representações gráficas de materiais segundo ABNT BNR 6492, Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos. 48 f. Rio de Janeiro: ABNT, 16 jun. 2021. p. 38-39.


Essas representações tratam, respectivamente, de


A

reforma – alvenaria existente; talude em vista; isolante termoacústico; terra.


B

reforma – alvenaria a demolir; aço em corte; lã de vidro ou lã de rocha; contrapiso.


C

placa de gesso acartonado; concreto em corte; poliuretano; cortiça.


D

granito em vista; fita de LED; amortecimento em molas ensacadas; aglomerado de madeira laminada.


E

alvenaria comprometida – a demolir; mapeamento de danos – eflorescência; filamento de tungstênio e chumbo; madeira engenheirada.

Escala é a relação entre a dimensão linear da representação de um elemento técnico e a dimensão linear real deste mesmo elemento; associada ao tamanho do elemento, a escala é parâmetro para a escolha do formato da folha de desenho.


C

Certo


E

Errado

Observe a representação a seguir:


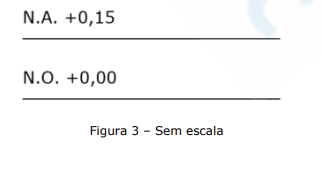

Imagem associada para resolução da questão


Na cotagem de um desenho técnico, o que significa essa representação?


A

Orientação angular.


B

Espessura de revestimento.


C

Posição do furo.


D

Tolerância dimensional.


E

Escareado.

Conforme a NBR de referência, no desenho técnico, a linha de chamada indica instruções como, por exemplo, notas, requisitos técnicos e especificações.


C

Certo


E

Errado

Uma empresa precisa construir um tanque cilíndrico vertical para armazenar um líquido industrial. O tanque possui um diâmetro interno de 6 metros e uma altura de 12 metros. Durante a fase de planejamento, é necessário calcular o volume total do tanque para garantir que ele atenderá às necessidades de armazenamento da empresa. Desse modo, realize os cálculos necessários e assinale a alternativa CORRETA.


A

113,04 m³


B

226,08 m³


C

339,12 m³


D

452,16 m³


E

565,20 m³

As normas brasileiras de representação são leis preliminarmente discutidas e aprovadas pelo Conselho de Arquitetura e Urbanismo do Brasil, para posteriormente serem utilizadas por escritórios e repartições públicas.


C

Certo


E

Errado

Na representação do projeto de arquitetura, linhas tracejadas largas ou estreitas são adotadas para indicar hachuras e interrupções em desenhos isométricos.


C

Certo


E

Errado

Na representação gráfica das plantas de uma edificação, ainda que a altura do plano secante possa variar para cada projeto, recomenda-se que esta altura seja de


A

0,90 m.


B

1,00 m.


C

1,20 m.


D

1,50 m.


E

1,80 m.

O arquiteto, ao finalizar o projeto arquitetônico, verificou que os desenhos das plantas baixas não apresentavam as linhas de marcação dos planos de corte da edificação projetada.


O tipo de linha a ser utilizado na representação gráfica desses planos é denominado


A

traço e ponto extralarga.


B

tracejada extralarga.


C

traço e dois pontos estreita.


D

contínua com zigue-zague estreita.


E

traço longo e ponto estreita.

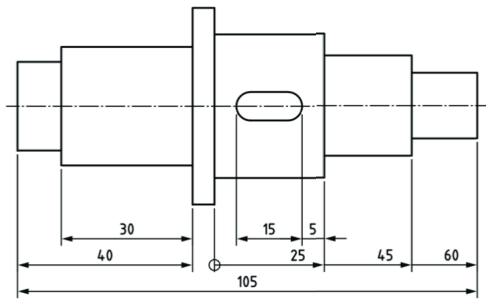

Observe o método de cotagem aplicado na peça a seguir.


Imagem associada para resolução da questão

(Adaptada de NBR 17068)


Nele, combinam-se os métodos de cotagem conhecidos como cotagem



A

em cadeia e aditiva.


B

paralela e por coordenadas.


C

paralela, aditiva e simples dimensões.


D

em cadeia, aditiva e por coordenadas.


E

em cadeia, paralela e simples dimensões.

Durante a execução de um desenho técnico para uma edificação em planta, era necessário representar graficamente as seguintes situações:


(Il) O contorno das paredes em alvenaria.

(Il) A projeção de uma varanda em balanço no pavimento superior.

(III) O eixo onde seria realizado um corte longitudinal.


Com base nas normas de representação de projetos arquitetônicos, indique a alternativa que especifica, respectivamente, o tipo de linha apropriado para as situações (I), (II) e (III).


A

Contínua extralarga / Tracejada estreita / Traço longo e ponto estreito.


B

Contínua estreita / Traço e ponto estreitos / Traço e ponto extralargos.


C

Contínua extralarga / Traço e ponto estreitos / Traço e ponto extralargos.


D

Contínua extralarga / Traço e dois pontos estreitos / Traço longo e ponto estreito.


E

Contínua estreita / Traço e dois pontos estreitos / Traço longo e ponto estreito.

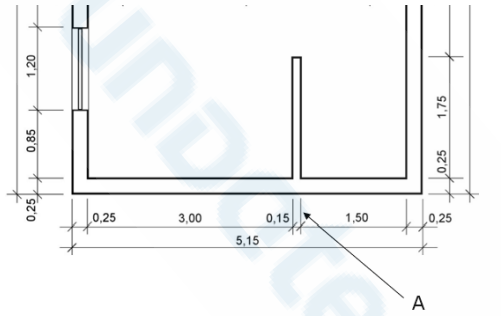

Analise a Figura 06 abaixo:


Imagem associada para resolução da questão


Figura 06 – Representação de cotas – edificação – sem escala


Na imagem acima, a letra A corresponde à:


A

Linha de cota.


B

Marcação.


C

Terminação cota.


D

Linha de chamada.


E

Cifra.

Em um projeto residencial, o arquiteto precisa detalhar as partes internas da edificação, utilizando uma representação gráfica obtida a partir de um plano secante vertical que divide o edifício em duas partes. Sobre isso, assinale a alternativa CORRETA sobre o nome dessa representação.


A

Vista frontal


B

Planta baixa


C

Corte


D

Perspectiva isométrica


E

Vista lateral

O Desenho Técnico é uma linguagem gráfica universal utilizada na engenharia e arquitetura, regida por normas técnicas (como as NBRs da ABNT) que visam padronizar a representação e garantir a comunicação precisa entre os profissionais.


Assinale a alternativa que descreve CORRETAMENTE um princípio fundamental do desenho técnico:


A

A principal função do desenho técnico é a expressão artística e a livre interpretação estética do objeto representado, sem a necessidade de seguir padrões rígidos.


B

As normas de desenho técnico, como a NBR 6492 (Representação de projetos de arquitetura), permitem que cada projetista utilize escalas e tipos de linha de forma aleatória, desde que a intenção seja compreendida intuitivamente.


C

A padronização no desenho técnico garante que as informações dimensionais, geométricas e de acabamento de um projeto sejam inequívocas e possam ser interpretadas da mesma forma por qualquer executor, em qualquer lugar.


D

O desenho técnico utiliza, predominantemente, perspectivas artísticas e imagens tridimensionais (renders) para a execução da obra, sendo as projeções ortogonais (plantas, cortes e vistas) secundárias e opcionais.

O desenho urbano trata da configuração tridimensional do espaço público e sua relação com as edificações. Analise as afirmativas a seguir sobre os elementos e conceitos do desenho urbano.


I.A "imagem da cidade", conforme teorizado por Kevin Lynch, é composta por cinco elementos: Vias, Limites, Bairros (ou Distritos), Pontos Nodais e Marcos.

II.O conceito de "fachada ativa" refere-se à prática de projetar as fachadas térreas dos edifícios voltadas para a rua com alta permeabilidade visual (vitrines) e física (acessos), promovendo o fluxo de pessoas e a vigilância natural ("olhos da rua").

III."Traffic calming" (moderação do tráfego) é um conjunto de medidas de desenho urbano, como lombadas e estreitamento de vias, que visa aumentar a velocidade média dos veículos para melhorar a fluidez do tráfego.


Está correto o que se afirma em:


A

I e II apenas.


B

II e III apenas.


C

I apenas.


D

I, II e III.

Representação em perspectiva é a projeção paralela de um objeto sobre um plano de projeção único, distinta da representação axonométrica, que compreende uma projeção central.


C

Certo


E

Errado

Na representação de cortes no desenho arquitetônico, as linhas diminuem de profundidade à medida que aumenta a distância do observador.


C

Certo


E

Errado

O formato básico de uma folha de desenho é o A0. Sua sucessiva bipartição gera novos formatos. Assinale a alternativa que apresenta os formatos mais utilizados:


A

A2, A3 e A4.


B

A1, A3 e A5.


C

A0, 2A0 e 4A0.


D

A4, A5 e A6.

Convenções gráficas, notas gerais, desenhos de referência, indicação sequencial do projeto e escala são informações que devem constar no carimbo das folhas de desenho de um projeto de arquitetura.


C

Certo


E

Errado
