Questões de Concurso sobre Topografia

Em relação à execução de levantamento topográfico, é INCORRETO afirmar que:

De acordo com a representação gráfica, considere que há uma linha de 3,25 cm que indica uma ponte. A medida dessa linha em km corresponde a:

Uma operação topográfica que se executa em uma determinada região e que permite estabelecer a diferença de altura de pontos da superfície em relação a outro, é chamada de:

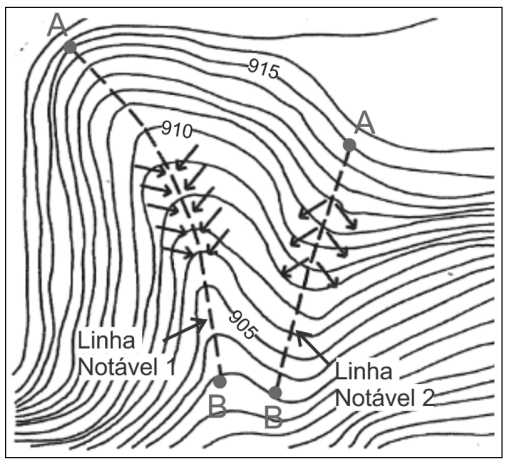

Observe-se a imagem a seguir, referente à planta de uma área com curvas de nível e indicações de sentido de escoamento superficial de águas pluviais.

Fonte: Site Autodesk (2022), adaptado

Considerando os elementos apresentados, pode-se afirmar que a linha notável 1, a linha notável 2, os pontos A e os pontos B são, respectivamente:

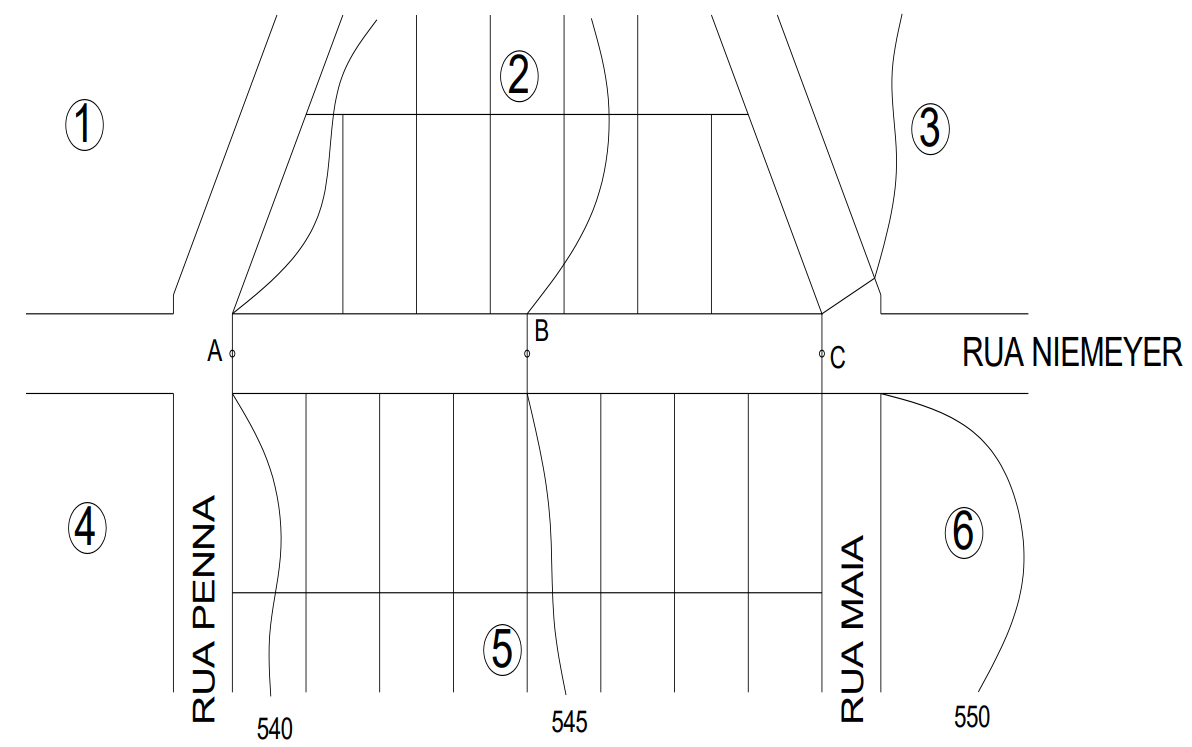

No desenho abaixo, está representado um sítio urbano com algumas quadras e suas respectivas ruas limítrofes.

Considerando que cada lote da Quadra 5 mede 15 m x 30 m, qual é a declividade da Rua Niemeyer, entre os pontos A e C?

De acordo com Botelho et al. (2018), em “ABC Da Topografia: Para Tecnólogos, Arquitetos e Engenheiros”, é INCORRETO afirmar que:

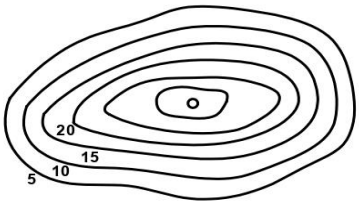

Para implantar uma edificação no terreno será necessário remanejar um volume de terra. Este terreno abrange curvas de nível conforme o desenho abaixo.

Sabendo-se que as áreas das bases 15 e 20 são respectivamente 300 m² e 100 m² , o volume de terra entre as curvas de nível 15 e 20 é de

“Tem origem tanto a partir do Norte quanto do Sul, no sentido horário ou anti-horário, ___________, ângulo horizontal, com valor de 0° a 90°.” Assinale a alternativa que completa corretamente a afirmativa anterior.

A declividade entre dois pontos de um terreno é determinada através da relação entre a diferença de nível entre esses dois pontos e a distância em planta entre eles. Sabendo um terreno possui um ponto A com cota 20m e um ponto B com a cota 15, onde DHAB = 91m. Assinale a declividade entre esses dois pontos.

“Na planimetria, são utilizados os ângulos horizontais fundamentais para referenciar os pontos do plano de estudo. Medido a partir do Norte, no sentido horário, o azimute, ângulo horizontal, varia seu valor de 0° a _________.” Assinale a alternativa que completa corretamente a afirmativa anterior.

Considere o azimute relacionado à direção Norte Magnética apresentado na figura ao lado.

Supondo este ângulo apresentado na figura, tem-se o seguinte rumo magnético:

Uma planta topográfica é formada também por linhas notáveis, descrevendo o terreno em questão. É necessário então identificar os acidentes topográficos que determinarão a implantação de um projeto.

Observando estes acidentes acima, identifique-os e assinale a alternativa correspondente.

Tratamento, através de softwares, das informações obtidas por meio do sensoriamento remoto e do GPS para a produção de mapas, cartogramas, gráficos e sistematizações em geral.

O enunciado refere-se à disciplina de

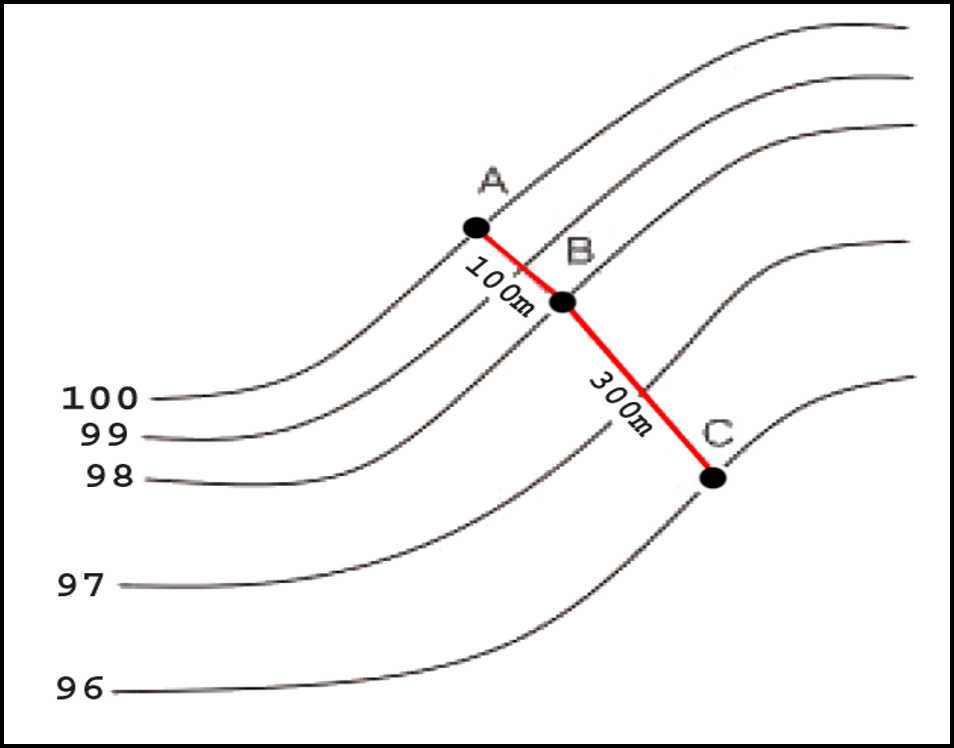

Considere a imagem a seguir, referente a uma planta de área acidentada com dois segmentos de reta, AB e BC.

Fonte: Coelho Júnior, José Machado (2014), adaptado

Considerando as curvas de nível e os pontos de referência, os segmentos AB e BC possuem, respectivamente, declividade igual a:

De acordo com a representação gráfica, considere que há uma linha correspondente a uma estrada de 16 km. A medida dessa linha em cm corresponde a:

O Sistema de projeção utilizado nos levantamentos topográficos pelo método direto clássico para a representação das posições relativas dos acidentes levantados, através de medições angulares e lineares, horizontais e verticais, tem como uma de suas características as projetantes

É correto afirmar que o norte magnético

Para planejar a movimentação de terra, você deve ter conhecimentos de ______, por pontos cotados em uma malha ou pelas curvas de nível, que são obtidas pelo ______ do local onde será realizada a terraplenagem.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

Em um município situado no extremo oeste do Estado de São Paulo, em terrenos arenosos do Planalto Ocidental, uma escavação resultou em talude de corte cuja base atingiu o nível do lençol freático. Com isso, iniciou-se um processo de erosão retroprogressiva, induzida pelo fluxo da água subterrânea aflorante, que terá que ser controlado por meio de medidas adequadas de consolidação geotécnica. Tal processo resultou em uma feição topográfica que é conhecida no Estado de São Paulo como

De acordo com a NBR 13133, as letras A, B e C da imagem abaixo representam, respectivamente:
