Questões de Concurso sobre Topografia

Na análise de soluções de fundações de edifícios, índices numéricos traduzem a natureza e o perfil geológico revelado pelas sondagens do solo. Esses índices correspondem:

Em relação à execução de levantamento topográfico, considere as seguintes afirmativas:

1. Curvas de nível são linhas que ligam pontos na superfície do terreno e têm a mesma cota.

2. Erro de graficismo é o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2 mm, que equivale a duas vezes a acuidade visual.

3. Rumo de uma linha é o ângulo horizontal entre a direção norte-sul e a linha, medido a partir do norte ou do sul na direção da linha, porém não ultrapassando 90º.

4. Princípio da vizinhança é a regra que estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

Assinale a alternativa correta.

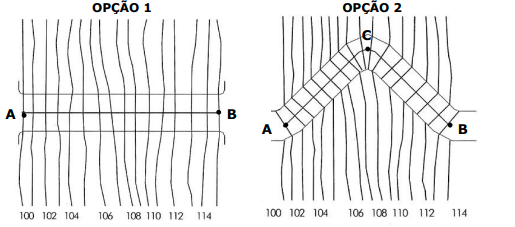

Analise as comparações entre as duas opções para o traçado de uma via de segmento A-B, representadas nas figuras abaixo, e assinale V, se verdadeiras, ou F, se falsas.

( ) Na opção 1, o segmento de via A-B tem menor declividade do que o da opção 2.

( ) Na opção 2, o segmento A-B tem maior comprimento de via do que o da opção 1.

( ) Na opção 2, as declividades entre os segmentos A-B e B-C são diferentes.

( ) Os pontos B de ambas as opções têm o mesmo nível.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Para a execução de uma obra é necessário transferir os elementos do projeto de uma edificação para o terreno. A esse respeito, analise as afirmativas a seguir.

I. O método por gabarito é indicado para locação de grandes obras, por ter a precisão como uma de suas características.

II. A locação pelo método do cavalete interfere pouco na logística da obra; no entanto não nos oferece grande segurança devido ao seu fácil deslocamento decorrentes de batidas de carrinhos de mão, por exemplo.

III. O traçado de curvas por meio de um arame ou linha, como se fosse um compasso, oferece má precisão para pequenos raios.

Está correto o que se afirma em

A execução de um levantamento topográfico destina-se ao conhecimento geral do terreno, obtendo informações de relevo, limites, confrontantes, área, localização, amarração e posicionamento. Para a elaboração do desenho topográfico, a norma NBR 13133:1996 estabelece algumas convenções. Observe a representação gráfica abaixo:

Os números 1, 2, 3 e 4 correspondem, respectivamente, a:

O Desenho Topográfico consiste na representação fiel do terreno em planta, com seus acidentes naturais, hidrografia, uso do solo, benfeitorias, bem como todos os elementos relevantes para atender a finalidade do levantamento. Qual a forma de representação do relevo permite a visualização das linhas do terreno, perfis de projeto, camadas de minério, representação da lâmina d'água e áreas em corte ou aterro?

“A partir da utilização do GPS é possível obter a orientação do que se chama de norte geográfico, que também é conhecido como norte _____________.” Assinale a alternativa que completa corretamente a afirmativa anterior.

Para a realização de uma análise de implantação de uma edificação no terreno, faz-se necessária a compreensão dos estudos planialtimétricos do terreno. Considerando as assertivas relacionadas às linhas topográficas, é CORRETO afirmar:

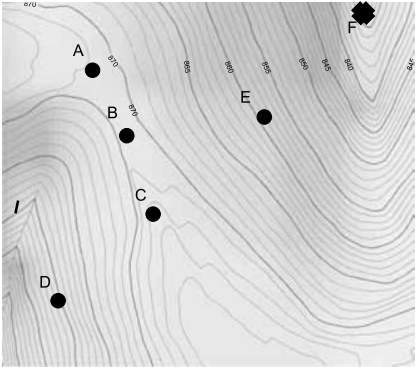

Considere a figura a seguir e as convenções estabelecidas em norma para levantamentos topográficos.

Nela são identificados os pontos de A a E, uma nascente F e um curso d’água “I”.

Com relação à geomorfologia, pode-se afirmar que

Em um levantamento topográfico, os seguintes pontos foram demarcados com as suas respectivas coordenadas (x e y), conforme tabela abaixo. Considerando que a unidade de medida utilizada é em metros, assinale a alternativa que representa, correta e aproximadamente, a distância entre o ponto 1 e o ponto 2:

As etapas de um trabalho topográfico seguem uma ordem de dependência para sua execução.

I. Levantamento

II. Projeto ou estudo

III. Locação

IV. Acompanhamento

( ) Etapa onde são trabalhados os dados coletados. É nessa etapa que calcula, projeta, estuda e se desenha.

( ) Etapa na qual os dados do projeto e da locação serão constantemente trabalhados na execução da obra.

( ) Etapa onde se coletam os dados do objeto do trabalho.

( ) Etapa na qual os dados trabalhados no projeto irão retornar ao local do levantamento.

Assinale a opção que indica a correta associação entre as etapas do trabalho topográfico e suas definições, segundo a ordem apresentada

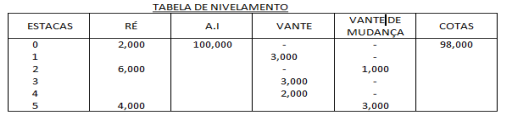

Observe as informações da caderneta de campo de um topógrafo no levantamento altimétrico para a construção de um pequeno açude:

Baseado na tabela, a soma da cota 1 e cota 4 é:

Analise as assertivas abaixo em relação às curvas de nível de mapas topográficos e assinale V, se verdadeiras, ou F, se falsas.

( ) São linhas imaginárias na superfície do solo que têm pontos em alturas diferentes.

( ) A linha que margeia um volume de água representa uma curva de nível.

( ) Devem ser desenhadas em linhas cheias finas, com uma linha larga de cinco em cinco.

( ) São linhas que representam as elevações e depressões relativas a um terreno.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O mapeamento sistemático do Brasil, que compreende a elaboração de cartas topográficas, é feito na projeção UTM (1:250.000, 1:100.000, 1:50.000, 1:25.000). Dentre as suas características, podemos citar:

O levantamento topográfico destina-se a obter conhecimento geral do terreno e informações destinadas a estudos preliminares de projetos, anteprojetos ou projetos básicos e executivos. Sobre o levantamento topográfico, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) O alinhamento de via (ou alinhamento predial) é a linha divisória que separa o lote de terreno do logradouro público.

( ) A carta (ou mapa) é a representação gráfica sobre uma superfície plana, dos detalhes físicos, naturais e artificiais, de parte ou de toda a superfície terrestre, mediante símbolos ou convenções e meios de orientação indicados, que permitem a avaliação das distâncias, a orientação das direções e a localização geográfica de pontos, áreas e detalhes, podendo ser subdividida em folhas, de forma sistemática, obedecido um plano nacional ou internacional.

( ) O levantamento topográfico planimétrico cadastral é o levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

( ) O levantamento topográfico expedito é o levantamento dos limites e confrontações de uma propriedade, pela determinação do seu perímetro, incluindo, quando houver, o alinhamento da via ou logradouro com o qual faça frente, bem como a sua orientação e a sua amarração a pontos materializados no terreno de uma rede de referência cadastral, ou, no caso de sua inexistência, a pontos notáveis e estáveis nas suas imediações.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O Topógrafo, realizando a medição de um determinado terreno, fez um croqui (desenho fora de escala, com medidas em metros) e passou para o desenhista fazer o mapa planimétrico no programa Autocad. A área do terreno, em hectares, é de:

Leia a afirmativa abaixo e assinale a alternativa que preenche corretamente a lacuna:

“_____________________ é a linha formada pelos pontos mais profundos de um curso d´água, em um vale seco, é a linha do fundo do vale.”

Um arquivo contendo a topografia de determinado terreno contém curvas de nível vetorizadas, geradas por um programa específico de topografia e exportadas para formato compatível com o programa AutoCAD™. Para que o terreno possa ser modelado tridimensionalmente no AutoCAD™, é necessário que

Um terreno deve ser analisado para se determinar a existência de declividades naturais maiores que 30%, tendo em vista as restrições ao parcelamento legalmente estabelecidas. As declividades naturais a serem consideradas podem ser definidas como
