A topografia constitui um instrumento fundamental para a implantação e o acompanhamento de obras, como as de projeto viário,
edificações e urbanizações (loteamentos). Com relação a curvas de nível e movimento de terra, assinale a opção correta.
A
As curvas de nível indicam se o terreno é plano, de declive suave, ondulado, montanhoso ou íngreme. A distância vertical entre as
curvas varia conforme o relevo do terreno e a escala da carta ou do mapa.
B
Toda curva de nível fecha-se sobre si mesma, dentro ou fora dos limites do papel. Duas curvas de nível jamais se cruzam, assim como
uma curva de nível não se bifurca.
C
Quanto mais plano for o terreno, mais próximas serão as curvas de nível. Em terrenos muito acidentados, por exemplo, as curvas de
nível encontram-se mais espaçadas umas das outras.
D

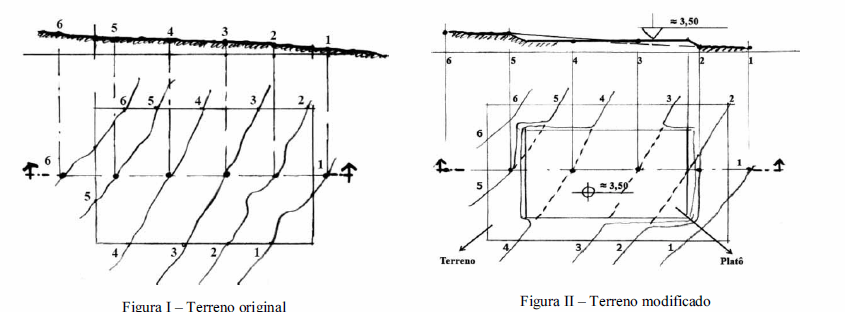

Comparando-se as imagens mostradas nas figuras I e II a seguir, é correto afirmar que o custo da terraplenagem, que possibilitou a criação do platô, foi bastante alto, porque, além do corte realizado no terreno, foi necessário adquirir material para o aterro.
E

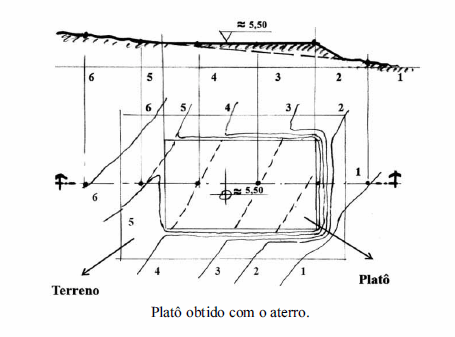

Considerando-se a próxima figura e que o comprimento do platô seja igual a 10 m; a largura do platô, 6 m; o desnível entre as curvas, 1 m; e a altura média de aterro, 2 m; é correto afirmar que o volume de aterro será de 240 m³.
O perímetro urbano de uma cidade foi delimitado pela poligonal formada pelos seguintes pontos de coordenadas planas UTM referentes ao meridiano de 57o:
Ponto | N (m) | E (m) |
P1 | 8.282.900,00 | 594.980,00 |
P2 | 8.283.699,00 | 596.461,00 |
P3 | 8.283.699,00 | 603.759,00 |
P4 | 8.279.775,86 | 606.225,67 |
P5 | 8.273.250,00 | 611.040,00 |
P6 | 8.269.541,30 | 599.770,82 |
P7 | 8.271.962,32 | 594.980,00 |
Sobre os dados da tabela acima, marque V para as afirmativas verdadeiras e F para as falsas.
( ) O ponto P2 está situado a uma distância de 2.785,00 metros do P1.
( ) O azimute da linha P4 a P5 é 180º13’35”.
( ) A distância entre P1 e P7 é 10.937,68 metros.
( ) A distância entre P2 e P3 é 7.298,00 metros.
Assinale a sequência correta.
A
F, F, V, V
B
V, F, F, V
C
F, V, F, F
D
V, F, V, F
Devido a algumas condições ambientais, instrumentais e pessoais é possível que as medidas de grandeza (direção, distância e desnível) possam eventualmente apresentar erros durante a elaboração de levantamentos topográficos.
De acordo com o exposto, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Existe a possibilidade de variação do comprimento de uma trena com a variação da temperatura.
( ) A maior parte dos erros instrumentais pode ser reduzida adotando técnicas de verificação/retificação, calibração e classificação.
( ) Os erros podem ser classificados em grosseiros, sistemáticos e aleatórios.
( ) Engano na contagem de lances durante a medição de uma distância com trena é considerado erro aleatório.
( ) Inclinação da baliza na hora de realizar a medida é considerado erro grosseiro.
( ) Erro de pontaria na leitura de direções horizontais é considerado erro aleatório ou acidental.
( ) A precisão está ligada à repetibilidade de medidas sucessivas feitas em condições semelhantes, estando vinculada somente a efeitos aleatórios.
( ) A acurácia expressa o grau de aderência das observações em relação ao seu valor verdadeiro, estando vinculada a efeitos aleatórios e sistemáticos.
A sequência está correta em
A
F, V, F, V, F, F, F, F.
B
V, F, V, F, V, F, V, F.
C
F, F, F, V, V, V, F, V.
D
V, V, V, F, F, V, V, V.

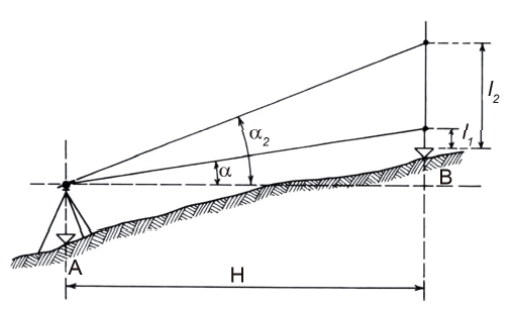

Os métodos de medição de distâncias horizontais são classificados em métodos diretos e indiretos.
BORGES, A. Topografia aplicada à engenharia civil. São Paulo:
Blucher, 2001.
Dada a medição da Figura acima, considere as afirmativas a seguir.
I - O método de medição é um método indireto.
II - O método de medição é chamado método das rampas.
III - H é distância real entre A e B.
IV - A distância horizontal (H) é dada pela fórmula H=tg α2−tg αl2−l1
Está correto o que se afirma em
A
I e III, apenas
B
II e IV, apenas
C
I, II e III, apenas
D
II, III e IV, apenas
E
I, II, III e IV
Analise as afirmativas a seguir.
I. A topografia pode ser entendida como parte da geodésia, ciência que tem por objetivo determinar a forma e as dimensões da Terra.
II. Aterros são áreas implantadas com o depósito e a compactação de materiais provenientes de cortes ou empréstimos, no interior dos limites das seções de projeto (off sets).
III. O modelo geoidal é o que mais se aproxima da forma da Terra. É definido teoricamente como sendo o nível médio dos mares em repouso, prolongado através dos continentes. Não é uma superfície regular e é de difícil tratamento matemático.
IV. No Brasil o datum altimétrico é o ponto associado com o nível médio do mar determinado pelo marégrafo de Imbituba, Santa Catarina.
V. Classicamente, a topografia é dividida em topometria e topologia.
VI. A topometria tem por objetivo o estudo das formas exteriores do terreno e das leis que regem o seu modelado.
VII. A topologia estuda os processos clássicos de medição de distâncias, ângulos e desníveis, cujo objetivo é a determinação de posições relativas de pontos.
VIII. Cortes são movimentações de terra ou rocha cuja execução exige escavação do material que compõe o terreno natural no interior dos limites das seções projetadas (off sets).
IX. O levantamento topográfico pode ser dividido em duas partes: levantamento planimétrico, em que se procura determinar a posição planimétrica dos pontos (coordenadas X e Y) e levantamento altimétrico, em que o objetivo é determinar a cota ou altitude de um ponto (coordenada Z).
X. Corpo do aterro é a parte do aterro situado entre o terreno natural até 0,80 m abaixo da cota correspondente ao greide da terraplenagem.
Estão corretas as afirmativas
A
I, II, III, IV, V, VI, VII, VIII, IX e X.
B
II, IV, V, VII, VIII, IX e X, apenas.
C
I, II, III, IV, V, VIII e IX, apenas.
D
II, III, IV, VI, VIII e IX, apenas.
A topografia de uma região se correlaciona diretamente com as suas características microclimáticas.
Ao implantar uma edificação em área de perfil inclinado, é necessário observar suas particularidades ambientais porque encostas voltadas para barlavento têm como característica predominante
A
intensa radiação
B
nebulosidade alta
C
grande amplitude térmica
D
velocidade baixa do vento
E
presença de nascentes
Considere os pontos P1 e P2 que se situam nas cotas +1,284 m e +1,582 m, respectivamente.
Sabendo-se que a distância horizontal entre eles é 14,90 m, o aclive entre P1 e P2 vale
A
1,00%
B
1,86%
C
2,00%
D
3,27%
E
5,82%
Curva de nível é a representação gráfica que indica
a inclinação máxima da rampa de terra obtida pela escavação
de um terreno para construção de garagem ou depósito no
subsolo de um edifício.
C
Certo
E
Errado
Para melhor compreensão do relevo de um terreno, deve-se realizar um levantamento planialtimétrico, com a representação das curvas de nível. Sobre esse assunto, é correto afirmar que
A
as curvas mestras representam os níveis mais elevados do terreno.
B
o espaçamento entre as curvas de nível, denominado equidistância, pode ser alterado de acordo com a escala utilizada.
C
duas curvas de nível podem se cruzar quando houver brusca declividade no terreno.
D
quanto mais próximas estiverem as curvas de nível umas das outras mais plano será o terreno.
E
um morro é representado através de curvas de nível concêntricas, onde as curvas de maior altitude envolvem completamente as de menor altitude.
Sobre curvas de nível, assinale a opção correta.
A
As distâncias entre as linhas da planta topográfica permitem verificar se o declive do terreno é muito acentuado ou não.
B
Na planta topográfica, para se traçarem as curvas de nível denominadas intermediárias, usa-se como referência a altura média do mar.
C
As curvas de nível constituem a maneira de se representar graficamente a hidrografia e a vegetação de um terreno.
D
Na representação topográfica, é possível que uma linha mestra se cruze com uma linha intermediária.
Um levantamento planimétrico de uma área urbana mediu um terreno cujas medidas na escala 1:10.000 são: 1,2cm de frente por 0,5mm de comprimento.
De acordo com esses dados, a área do terreno é:
A
0,600m².
B
A partir dos dados fornecidos, não é possível calcular a área.
C
Não é possível calcular a área, pois as medidas estão com unidades diferentes.
D
600m².
Para a realização de laudos e levantamento topográficos, é fundamental o conhecimento de algumas definições. Referente ao assunto, assinale a alternativa INCORRETA.
A
Superfície Geoidal é a superfície equipotencial que coincide com o nível médio não perturbado dos mares, suposto prolongado debaixo dos continentes.
B
Superfície de Nível Zero é a superfície equipotencial que coincide com o nível médio não perturbado dos mares, suposto prolongado debaixo dos continentes.
C
Superfície de Nível é a superfície na qual o trabalho realizado pela força da gravidade é nulo.
D
Superfície Física é a superfície na qual o trabalho realizado pela força da gravidade é nulo.
E
Superfície Equipotencial é a superfície na qual o trabalho realizado pela força da gravidade é nulo.
O levantamento topográfico é o estudo do terreno, visando verificar as divisas do terreno, suas dimensões e desníveis. Umas das etapas do levantamento topográfico é o levantamento altimétrico, o qual
A
abrange somente as divisas e os ângulos.
B
abrange as curvas de nível e alturas do terreno.
C
apresenta o estudo planimétrico e planialtimétrico.
D
abrange o levantamento das quedas de águas em rios, cachoeiras e outros cursos de água.
E
abrange as edificações existentes e suas alturas.
Quando do início de um novo projeto, o arquiteto e urbanista solicita a elaboração de um levantamento planialtimétrico, a fim de relacionar o projeto arquitetônico com o projeto urbano e o paisagismo existente. Ao analisar um levantamento planialtimétrico, o arquiteto e urbanista se preocupa em
A
obter resultados de desempenho térmico na localidade.
B
estudar a composição geológica do solo e de afluentes de água.
C
prever o reformulação do zoneamento municipal em função do seu projeto.
D
compreender as representações geométricas das curvas de níveis do terreno.
E
calcular a distância entre o terreno do empreendimento e o sistema de saneamento básico.
Os autores Adriana Álvarez, Alice Brasileiro, Cláudio Morgado e Rosina Ribeiro apresentam em seu livro as linhas notáveis de um terreno, ou seja, os acidentes topográficos que determinarão a implantação de um projeto.
De acordo com o livro Topografia para arquitetos (2003), numere a COLUNA II de acordo com a COLUNA I, relacionado os termos com suas definições.
COLUNA I
1. Vertente
2. Linha de talvegue
3. Linha de cumiada
4. Garganta
5. Linha de maior declive
COLUNA II
( ) Une os pontos mais altos de uma região.
( ) Menor distância entre duas curvas de nível consecutivas.
( ) Superfícies laterais das elevações ou depressões.
( ) Interseção da linha de talvegue com a de cumiada.
( ) Linha que une os pontos mais baixos de uma região.
Assinale a sequência CORRETA.
A
1 2 5 3 4
B
1 4 3 5 2
C
2 5 4 1 3
D
3 5 1 4 2

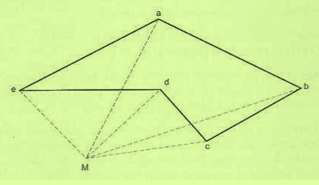

A ilustração abaixo representa um levantamento no qual o ponto escolhido para base das medidas de amarração tem visibilidade para todo o perímetro do que se está levantando, bem como os pontos principais, os quais se quer que apareça no levantamento. A esse levantamento denomina-se levantamento por:
A
traço hexagonal.
B
triangulação.
C
irradiação.
D
transferência.
E
traço poligonal.
Curvas de nível, que representam mudanças na topografia em
desenhos ortográficos em planta por linhas de elevação
comum, nunca se cruzam e coincidem-se apenas quando
indicam uma superfície vertical.
C
Certo
E
Errado
Assentamentos que apresentam condições favoráveis de
recuperação urbanística e ambiental, além de reordenamento
urbano, são conhecidos como assentamentos consolidáveis,
podendo ou não haver a necessidade de remoção parcial de
famílias residentes no local para evitar situações de risco e
possibilitar o desadensamento e executar intervenções urbanas.
C
Certo
E
Errado
A partir do momento em que o responsável decidiu o caminho,
a equipe deverá subir continuamente para chegar à base do
acampamento.
C
Certo
E
Errado
