Questões de Concurso sobre Topografia

Considerando-se que, em dado mapa topográfico, um dos lados da poligonal representado no papel meça 55 cm e sabendo-se que a escala do desenho equivale a 1:2000, é correto afirmar que a medida real desse lado do terreno será de 1.100 metros.

O erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2 mm, que equivale a duas vezes a acuidade visual, denomina-se

Sabendo-se que o espaçamento entre as curvas de nível indica a forma do relevo do terreno, é correto afirmar que quanto maior for esse espaçamento, mais íngreme será o terreno.

Estudos topográficos são primordiais nas áreas de engenharia e arquitetura, pois antecedem qualquer outro a nível de planejamento ou anteprojeto. Analise.

• As linhas que estabelecem as divisões políticas ou propriedades.

• A posição geográfica dos acidentes naturais, como das obras executadas e informações sobre a vegetação.

• O relevo (curvas de nível ou sombreado) ou a indicação das elevações e depressões relativas do terreno.

As afirmativas anteriores se referem a

Nas poligonais de um levantamento topográfico, devem ser inspecionados:

I. aparelhagem e instrumental auxiliar;

II. croquis com a localização dos vértices materializados;

III. comprimento total, comprimento dos lados e número de estações;

IV. conexão ao apoio geodésico e/ou à rede de referência cadastral.

É correto o que consta em

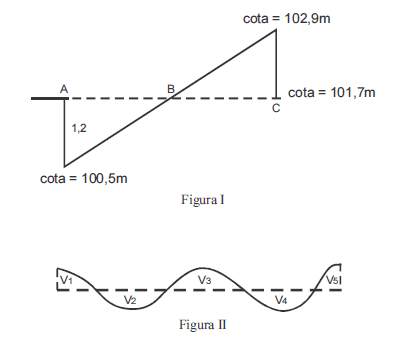

A figura I abaixo mostra que existe uma compensação de terra, enquanto que a figura II mostra que o volume de corte é maior que o de aterro.

Na divisão da topografia, a topometria é o conjunto de métodos empregados para a coleta de dados e divide-se em planimetria e altimetria. A planimetria trata dos métodos e dos instrumentos empregados para estudo e para representação do relevo do solo no plano vertical.

Analise as afirmações a seguir, no que diz respeito à topografia:

I. Norte magnético é para onde apontam as agulhas da bússola.

II. Geodésia é a parte da cartografia que tem por objetivo o estudo da forma e dimensões da terra. A geodésia, em seus trabalhos, leva em consideração a esfericidade da terra e a refração do raio visual.

III. Topografia: (TOPOS = plano inclinado e GRAFIA = descrição, desenho). Trata da representação gráfica da superfície terrestre num plano horizontal (plano topográfico) de projeção.

IV. Curva de nível é o lugar geométrico dos pontos de cotas diferentes, ou seja, são linhas que ligam pontos, na superfície do terreno, que não têm a mesma cota em relação a um plano horizontal.

As afirmações INCORRETAS são:

O levantamento de um polígono percorre o perímetro de uma área, partindo de um ponto inicial, denominado marco primordial (MP), e retornando a esse ponto, medindo ângulos e distâncias dos lados que compõem a figura poligonal. Tal levantamento, na maioria das vezes, é eficaz, pois o polígono formado no levantamento sempre coincide com o contorno das áreas levantadas.

Com base na definição de declividade, é correto afirmar que a declividade do ponto A ao ponto E, mostrada na figura acima, é igual a 43,75%.

De acordo com a equação da declividade mostrada acima, é correto afirmar que, se DH for igual a 100 m e DN for igual a 5 m, a declividade do greide indicará um corte no terreno considerado.

Os mapas digitais podem assumir duas formas básicas: vetor e grade. A primeira é formada por pixels (menor elemento da imagem), e a segunda pode assumir a forma de pontos, linhas ou polígonos.

A respeito do sistema cartográfico, assinale a opção correta.

Sobre os conceitos do Geógrafo sino-americano Yi-Fu Tuan sobre percepção, meio-ambiente e relações humanas, leia atentamente as afirmativas abaixo e assinale a alternativa CORRETA:

Topografia é uma ciência aplicada, baseada na geometria e na trigonometria. Sobre os conceitos e instrumentos que utiliza, é CORRETO afirmar que:
