Questões de Concurso sobre NBR 13133

Segundo a NBR13133/2021 da ABNT, qual é a definição de croqui?

A NBR (Norma Brasileira) 13133 (Execução de Levantamento Topográfico) estabelece diretrizes rigorosas para a classificação e precisão dos levantamentos. Assim, analise as afirmativas a seguir.

I.O Apoio Topográfico Planimétrico é o conjunto de pontos, materializados no terreno, que servem de base planimétrica ao levantamento topográfico, classificados hierarquicamente em função da exatidão angular e linear.

II.A exatidão de um levantamento topográfico refere-se exclusivamente à precisão do equipamento utilizado, desconsiderando erros sistemáticos e grosseiros operacionais.

III.O erro de fechamento angular em uma poligonal topográfica fechada deve ser distribuído igualmente entre todos os vértices ou proporcionalmente aos lados, dependendo do método de ajustamento adotado, desde que esteja dentro da tolerância permitida.

IV.O levantamento de detalhes deve ser executado a partir de estações da poligonal principal ou secundária, sendo vedada a utilização de pontos irradiados para a instalação do equipamento para novos levantamentos de precisão.

Assinale a alternativa que apresenta somente as proposições CORRETAS:

Dentre as opções abaixo, qual NÃO consta na lista de instrumentos auxiliares segundo NBR 13133/2021 da ABNT?

De acordo com os critérios estabelecidos na ABNT NBR 13133:2021, que trata da execução de levantamentos topográficos, a definição da metodologia deve considerar a finalidade do levantamento e as características da área a ser trabalhada. Nesse contexto, assinale a alternativa correta.

De acordo com a NBR 13133:2021 – Execução de Levantamentos Topográficos, é INCORRETO afirmar que:

Qual a definição do termo “Alinhamento de Via”, segundo NBR 13133/2021 da ABNT?

De acordo com os conceitos e definições estabelecidos na ABNT NBR 13133:2021, que trata da execução de levantamentos topográficos, a planta topográfica é definida como a representação gráfica de uma porção limitada da superfície terrestre, projetada sobre um plano horizontal local, para fins específicos. Nessa representação, desconsidera-se a curvatura da Terra quando são adotadas escalas maiores que:

O erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, de acordo com a NBR 13.133/2021, em uma planta cadastral na escala de 1:2000, é

Sobre o apoio topográfico planimétrico, conforme descrito na ABNT NBR 13133:2021, analise as assertivas a seguir:

I. Pode ser implantado tanto com tecnologia GNSS quanto por métodos convencionais.

Il. Deve ser obrigatoriamente vinculado a dois ou mais pontos intervisíveis da rede geodésica oficial.

III. É dispensável a vinculação ao Sistema Geodésico Brasileiro (SGB) quando se utiliza tecnologia GNSS.

Quais estão corretas?

Sobre a execução de levantamento topográfico, abordada pela NBR 13133:2021, analise as assertivas abaixo:

I. Nó é a referência de nível pertencente a três ou mais seções, excetuando-se o caso de referência de nível de partida de ramal.

II. Linha de nivelamento é a sequência de seções entre dois nós.

III. Método das direções são medições lineares verticais com visadas nas direções determinantes nas posições direta e inversa da luneta (leituras conjugadas).

Quais estão corretas?

De acordo com a NBR 13.133:2021, na classe I do nivelamento geométrico, a tolerância de fechamento varia de acordo com a finalidade do levantamento. Sabendo que K é expresso em quilômetros, a tolerância de fechamento para o transporte de altitude ou cota, rede urbana e poligonal principal é de, respectivamente:

Analisando as condições gerais dos levantamentos, segundo a NBR 13.133, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Os comprimentos das visadas de ré e de vante devem ser aproximadamente iguais e de, no máximo 80 m, sendo ideal o comprimento de 60 m, de modo a compensar os efeitos da curvatura terrestre e da refração atmosférica, além de melhorar a exatidão do levantamento por facilitar a leitura da mira.

( ) O comprimento dos lados das poligonais deve ser, na medida do possível, constante, evitando-se a existência simultânea de lados muitos longos e muitos curtos, o que não é favorável sob o ponto de vista da exatidão dos resultados.

( ) Simultaneamente com as observações dos ângulos horizontais, fazem-se as medições dos ângulos verticais, tendo em vista a redução ao horizonte das medidas de distâncias dos lados das poligonais, através de séries de leituras conjugadas recíprocas. No caso das irradiações, essas leituras devem ser de vante e ré.

( ) No levantamento planimétrico com existência de rede de referência cadastral, as áreas levantadas devem ser amarradas a vértices materializados das poligonais determinantes dos seus pontos topográficos, com distância máxima de amarração de 500 m nas áreas urbanas e 5000 m nas áreas rurais.

Assinale a alternativa que define corretamente o levantamento topográfico segundo a NBR 13.133/2021.

Para levantamentos topográficos planialtimétricos é necessário o conhecimento de definições básicas, para o melhor desenvolvimento do trabalho. Relacione a coluna da esquerda com a coluna da direita onde são descritos conceitos utilizados na execução de levantamento topográfico de acordo com a NBR13133 -2021. Assinale a alternativa que tem essa correlação de conceitos descritas CORRETAMENTE.

1) Apoio topográfico altimétrico.

2) Levantamento topográfico planimétrico cadastral.

3) Apoio geodésico altimétrico.

4) Rede de referência cadastral.

5) Princípio de vizinhança.

(A)Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e interesse à sua finalidade acima do solo e de ais como: limite de vegetação, ou de culturas, cercas internas, edificações, benfeitorias, posteamentos, barrancos, árvores isoladas, valos, valas, drenagem natural e artificial, etc.

(B) Conjunto de referência de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.

(C) Rede de apoio básico de âmbito municipal para todos os levantamentos que se destinem a projetos, cadastros ou implantação constituída por pontos de obras, sendo de coordenadas planialtimétricas materializadas no terreno referenciados a uma única origem (Sistema Geodésico Brasileiro) e a um mesmo sistema de representação cartográfica.

(D) Regras básicas da geodésia, que devem ser aplicadas também à topografia, onde estabelece que cada ponto novo, determinado amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

(E) Conjuntos de pontos, materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.

As condições específicas para o levantamento topográficos referem-se apenas às fases de apoio topográfico e de levantamento de detalhes, que são as mais importantes em termos da definição de sua exatidão. Considerando as finalidades do levantamento topográfico, a densidade de informações a representadas e a exatidão dos levantamentos planimétricos. Marque a alternativa CORRETA sobre a relação das poligonais (P) e as suas finalidades de acordo com a NBR 13133/2021.

Analise a seguinte descrição da NBR 13.133, 1994, Execução de Levantamento Topográfico:

Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e acima do solo e de interesse à sua finalidade, tais como: limites de vegetação ou de culturas, cercas internas, edificações, benfeitorias, posteamentos, barrancos, árvores isoladas, valos, valas, drenagem natural e artificial, etc. Estes detalhes devem ser discriminados e relacionados nos editais de licitação, propostas e instrumentos legais entre as partes interessadas na sua execução.

Assinale a alternativa que indica corretamente a que se refere essa descrição:

A NBR 13.133 é uma norma que regulamenta e “fixa as condições exigíveis para a execução de levantamentos topográficos”. Considerando que equipamentos como os teodolitos são utilizados com freqüência em trabalhos de levantamentos topográficos, através de medidas de ângulos (horizontais e verticais) e distâncias, a NBR 13.133 apresenta as seguintes classes de precisão para teodolitos:

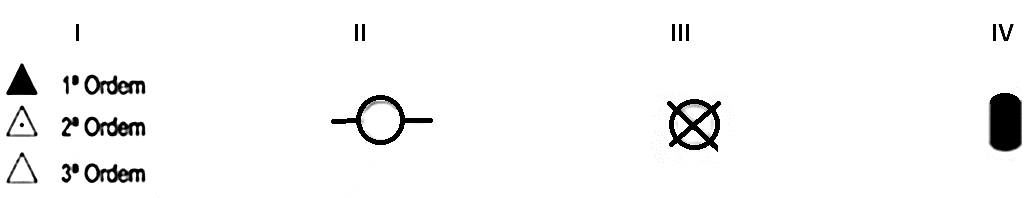

A NBR 13133/2021 – Execução de levantamento topográfico – Procedimento, tem como escopo o estabelecimento de procedimentos a serem aplicados na execução dos levantamentos topográficos, além de questões relacionadas à representação gráfica de elementos utilizados no desenho técnico topográfico. Dessa forma, considere a sequência de convenções topográficas:

Assinale a alternativa que apresenta a correspondência correta.

Leia atentamente as afirmativas a respeito da NBR 13.133, que dispõe sobre a execução de levantamentos topográficos, e assinale a alternativa CORRETA.

I – Apoio topográfico planimétrico é o conjunto de pontos materializados no terreno com coordenadas cartesianas (x e y) obtidas a partir de uma origem no plano topográfico, que serve de base planimétrica ao levantamento topográfico.

II – No apoio topográfico planimétrico, o conjunto de pontos forma uma figura complexa de lados orientados, hierarquizados, onde os de ordem superior podem estar espaçados em até 500 km, e os de ordem inferior, em até 5 km, ou menos, conforme a extensão da área a ser levantada e o fim a que se destinam.

III – Apoio topográfico altimétrico é o conjunto de pontos, materializados no terreno, com suas alturas referidas exclusivamente ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.

IV – Os pontos topográficos de apoio planimétrico são hierarquizados pelo erro médio quilométrico da sua determinação, classificando-os como de ordem superior e de ordem inferior.

A NBR 13133 (ABNT 1994) estabelece que as referências de nível do apoio topográfico devem ter as suas altitudes ou cotas assinaladas até o
