Nas operações topográficas previstas na NBR 13.133/2021, são indicados os seguintes aparelhos e/ou equipamentos topográficos:
A
receptores GNSS, estações totais e curvímetros.
B
teodolito, receptores GNSS e clinômetros.
C
medidores eletrônicos de distância, estações totais e telurômetros.
D
teodolito e medidores eletrônicos de distância, apenas.
E
teodolito, estações totais e receptores GNSS.
Ano:
2023
Banca:
Objetiva Concursos
De acordo com a NBR 13133, o conjunto de pontos materializados de referências de nível (RRNN) que proporciona o controle de posição altimétrica dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país é conhecido como:
A
Apoio geodésico planialtimétrico.
B
Base de referência geodésica.
C
Apoio geodésico altimétrico.
D
Apoio topográfico planimétrico.
De acordo com a NBR 13133:2021, a definição de levantamento cadastral territorial é o:
A
Conjunto de pontos no lote.
B
Conjunto de pontos referenciados planimétricos, altimétricos ou planialtimétricos.
C
Conjunto de pontos materializados no terreno, com coordenadas cartesianas.
D
Emprego de métodos para determinar as coordenadas dos vértices de limites de imóveis ou parcelas.
E
Emprego de métodos para determinar as coordenadas topográficas de pontos, relacionando-os com os detalhes, visando à sua representação planimétrica em escala predeterminada.

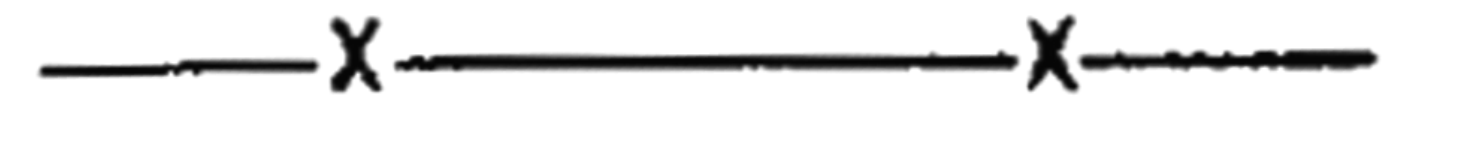

Observe a imagem a seguir.
Fonte: NBR 13133/1994. Execução de Levantamento Topográfico. Rio de Janeiro: ABNT, 1994. Adaptado.
De acordo com a norma ABNT NBR 13133/1994, referente à Execução de Levantamento Topográfico, a convenção indicada na imagem é referente a:
A
eixo
B
cerca viva
C
cerca de arame
D
cerca de madeira
Considerando a norma 13133 vigente, analise as assertivas a seguir e assinale a alternativa que corresponde aos instrumentos auxiliares para execução de operações topográficas:
I.Baliza.
II.Nível de cantoneira.
III.Trena.
IV.Mira.
É correto o que se afirma em:
A
II e IV, apenas.
B
I e III, apenas.
C
I, II, III e IV.
D
II, apenas.
E
I, III e IV, apenas.
De acordo com a NBR 13133, a definição de Sistema Geodésico Brasileiro (SGB) é:
A
Regra básica da geodesia, que deve ser também aplicada à topografia. Esta regra estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.
B
Conjunto de pontos geodésicos descritores da superfície física da Terra, implantados e materializados na porção da superfície terrestre delimitada pelas fronteiras do país, com vistas às finalidades de sua utilização, que vão desde o atendimento a projetos internacionais de cunho científico, passando pelas amarrações e controles de trabalhos geodésicos e cartográficos, até o apoio aos levantamentos no horizonte topográfico, nos quais prevalecem os critérios de exatidão sobre as simplificações para a figura da Terra.
C
Nivelamento trigonométrico em que as distâncias são obtidas taqueometricamente, e a altura do sinal visado é obtida pela visada do fio médio do retículo da luneta do teodolito sobre uma mira colocada verticalmente no ponto cuja diferença de nível em relação à estação do teodolito é objeto de determinação.
D
Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.
E
Conjunto de pontos, convenientemente distribuídos, que amarram ao terreno o levantamento topográfico e, por isso, devem ser materializados por estacas, piquetes, marcos de concreto, pinos de metal, tinta, dependendo da sua importância e permanência.
De acordo com a NBR 13133 — Execução de Levantamento Topográfico, sobre algumas definições, analisar os itens abaixo:
I. Apoio geodésico altimétrico é o conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.
II. Pontos cotados são pontos que, nas suas representações gráficas, apresentam-se acompanhados de sua altura.
III. Desvio padrão é o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2mm, que equivale a duas vezes a acuidade visual.
Está(ão) CORRETO(S):
A
Somente o item I.
B
Somente o item III.
C
Somente os itens I e II.
D
Somente os itens II e III.
E
Todos os itens.
O nivelamento geométrico é o método em que as diferenças de nível (altitudes ou cotas) dos pontos visados são determinadas diretamente com uso de mira vertical, com visadas a ré e avante. A NBR 13133/2021 que trata da Execução de levantamentos topográficos apresenta na tabela 1 a seguir as Condições de Nivelamento Geométrico:
Classe Método | Instrumento | Visada Máxima Recomendada m | Tolerância de fechamento K expresso em km | Finalidade |
Nível Classe 1 | 6 mm√K | I | ||
I N Geométrico | Nível Classe 2 | 80 | 8 mm√K | II |
Nível Classe 3 | 12 mm√K | III |
Tabela 1 – Condições de Nivelamento Geométrico
Para que a tabela fique completa, os itens que correspondem aos numerais I, II e III respectivamente são:
A
Rede Primária, Rede Secundária, Apoio Local
B
Transporte de altitude ou cota, Rede Urbana, Poligonal principal
C
Rede Urbana, Rede Referência Cadastral, Apoio Secundário
D
Transporte de Cota, Rede Local, Apoio planimétrico
De acordo com a NBR 13133, as letras A, B e C apresentadas na Figura 2 abaixo representam, respectivamente:
A
Sinalização vertical; RN oficial; estação de levantamento.
B
Ponto de divisa; marco; vértice geodésico.
C
Vértice topográfico; nível oficial; ponto de divisa – materializado.
D
Estação de levantamento – marco; ponto de sondagem; poste de energia – rede elétrica.
E
Estação de levantamento – piquete; nível; ponto de divisa.
A norma “Execução de Levantamento Topográfico” (ABNT NBR nº 13.133, de 01 de dezembro de 1996) “fixa as condições exigíveis para a execução de levantamento topográfico destinado a obter: a) conhecimento geral do terreno: relevo, limites, confrontantes, área, localização, amarração e posicionamento; b) informações sobre o terreno destinadas a estudos preliminares de projetos; c) informações sobre o terreno destinadas a anteprojetos ou projetos básicos; d) informações sobre o terreno destinadas a projetos executivos.”
Também fica normatizado que, minimamente, para qualquer de suas finalidades, o levantamento topográfico deve possuir fases. Qual fase não está especificamente prevista no tópico Condições Gerais (item 5.1) para fazer parte de qualquer levantamento topográfico?
A
Original topográfico.
B
Levantamento de detalhes.
C
Anotação de Responsabilidade Técnica (ART).
D
Planejamento, seleção de métodos e aparelhagem.
E
Cálculos e ajustes.
Referente às metodologias aplicáveis em um levantamento topográfico para orientação angular horizontal, analise as assertivas abaixo:
I. A NBR 13.133 sugere a utilização da aplicação da metodologia dos pares conjugados e repetição em trabalhos de alta precisão.
II. A metodologia dos pares conjugados consiste em realizar leituras na posição direta e inversa da luneta.
III. O cálculo matemático para determinação dos valores angulares consiste na aplicação direta da média das observações de campo.
IV. A utilização da metodologia de reiteração consiste em visar dois alvos diversas vezes e aplicar a média das leituras observadas para determinação angular.
Quais estão corretas?
A
Apenas I e II.
B
Apenas I e III.
C
Apenas II e IV.
D
Apenas III e IV.
E
I, II, III e IV.
Sobre a execução de levantamentos topográficos apresentados na NBR 13133, é correto afirmar que:
A
Estação livre são os pontos de apoio de levantamento topográfico, onde são instalados os instrumentos de medição.
B
Lance de nivelamento é a sequência de seções entre dois nós.
C
Poligonal principal é a figura geométrica determinada com os pontos materializados do mapa topográfico e apoiada na poligonal secundária.
D
Ponto é o ponto com valor de cota ou altitude conhecida.
E
Toponímia é a designação dos lugares para a identificação textual das representações físicas.
Segundo a ABNT NBR 13133/2021 – Execução de levantamento topográfico, o _______________________ é o método em que as diferenças de nível (altitudes ou cotas) dos pontos visados são determinadas diretamente com uso de mira vertical, com visadas a ré e avante.
Assinale a alternativa que preenche corretamente a lacuna do trecho acima.
A
nivelamento trigonométrico
B
nivelamento com uso da tecnologia GNSS
C
levantamento de detalhes
D
nivelamento geométrico
E
levantamento topográfico expedito
De acordo com a ABNT NBR 13133:2021 – Execução de levantamento topográfico, é um exemplo de instrumento básico para a execução das operações topográficas previstas na normativa:
A
Baliza.
B
Nível.
C
Mira.
D
Prisma.
E
Trena.
A NBR 13133 estabelece as condições exigíveis para a execução de levantamento topográfico destinado a obter: I) conhecimento geral do terreno: relevo, limites, confrontantes, área, localização, amarração e posicionamento; II) informações sobre o terreno destinadas a estudos preliminares de projetos; III) informações sobre o terreno destinadas a anteprojetos ou projetos básicos; IV) informações sobre o terreno destinadas a projetos executivos. De acordo com esta norma avalie as convenções topográficas:
|
|
|
Assinale a alternativa que representa CORRETAMENTE a referência destas ilustrações:
A
Alambrado ou gradil, represa, torre de alta tensão.
B
Muro, parque, floreiras.
C
Muro de arrimo, talude, bosques.
D
Guia rebaixada, alagado com vegetação, árvore isolada.
E
Valeta, escada, ponto de referência.
Considerando as finalidades do levantamento topográfico a serem representadas e a exatidão necessária a cada finalidade, segundo a NBR13133 referente aos três tipos de Nivelamento: trigonométrico, geométrico e taqueométrico, assinale a alternativa CORRETA:
A
Nivelamento trigonométrico realiza a medição da diferença de nível entre pontos do terreno, indiretamente, a partir da determinação do ângulo horizontal da direção que os une e da distância entre estes.
B
Nivelamento geométrico é a medida da diferença de nível entre pontos do terreno por intermédio de leituras correspondentes a visadas verticais.
C
Nivelamento trigonométrico realiza a medição da diferença de nível entre pontos do terreno, diretamente, a partir da determinação do ângulo vertical da direção que os une e da distância entre estes.
D
Nivelamento geométrico é a medida da diferença de nível entre pontos do terreno por intermédio de leituras correspondentes a visadas horizontais.
E
Nivelamento taqueométrico, em que as distâncias são obtidas taqueometricamente e a altura do sinal visado é obtida pela divisão da luneta do teodolito em 180º.
Segundo NBR 13133 admite para um Nivelamento geométrico a ser executado com nível classe 3, utilizando miras dobráveis, centimétricas, devidamente aferidas, providas de prumo esférico, leitura a ré e vante dos três fios, visadas equidistantes com diferença máxima de 10 m, ida e volta em horários distintos e com Ponto de Segurança (PS) a cada km, no máximo uma tolerância de:
A
20 mm √K
B
0,15 m √K
C
12 mm √K
D
0,20 m √K
De acordo com a ABNT NBR 13133:1994 (versão corrigida 1996), existem vários tipos de levantamentos topográficos, isto é, processos que através de medições de ângulos e distâncias, com instrumental adequado à exatidão pretendida, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. Desse modo, relacione a Coluna 1 à Coluna 2.
Coluna 1
1. Levantamento topográfico expedito.
2. Levantamento topográfico planimétrico.
3. Levantamento topográfico altimétrico.
4. Levantamento topográfico planialtimétrico.
5. Levantamento topográfico planimétrico cadastral.
Coluna 2
( ) Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e acima do solo e de interesse à sua finalidade.
( ) Levantamento exploratório do terreno com a finalidade específica de seu reconhecimento, sem prevalecerem os critérios de exatidão.
( ) Levantamento dos limites e confrontações de uma propriedade, pela determinação do seu perímetro.
( ) Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes.
( ) Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1 – 2 – 3 – 4 – 5.
B
2 – 3 – 4 – 5 – 1.
C
5 – 1 – 2 – 3 – 4.
D
3 – 4 – 5 – 1 – 2.
E
4 – 5 – 1 – 2 – 3.
Segundo a NBR 13133 Execução de Levantamento Topográfico, analise as assertivas e assinale a alternativa correta.
I. Inexistindo a rede de referências cadastral com, no mínimo, dois pontos, as áreas levantadas devem ser amarradas aos limites físicos das glebas originais donde foram desmembradas, com no mínimo dois pontos, desde que as suas distâncias aos referidos limites não ultrapassem 500 m nas áreas urbanas e 5000 m nas áreas rurais.
II. O levantamento topográfico, em qualquer de suas finalidades, deve obedecer ao princípio da vizinhança.
III. Regra básica da geodésia, que deve ser também aplicada à topografia. Esta regra estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.
A
Apenas I e II estão corretas.
B
Apenas I e III estão corretas.
C
Apenas II e III estão corretas.
D
Apenas III está correta.
E
Todas estão corretas.
Leia o texto abaixo retirado da NBR 13133 - Execução de levantamento topográfico, falando sobre apoio topográfico, e assinale a alternativa que preenche corretamente as lacunas.
“Conjunto de pontos, materializados no terreno, com suas _______________ referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes), que serve de suporte _____________ ao levantamento topográfico. Estes pontos são hierarquizados pelo seu erro médio ________________ da sua determinação, classificando-os como de ordem superior e de ordem inferior”.
A
alturas / altimétrico / quilométrico
B
larguras / planialtimétrico / métrico
C
alturas / planialtimétrico / métrico
D
larguras / altimétrico / quilométrico
