De acordo com as convenções topográficas apresentadas pela ABNT NBR 13133:2021 – Execução de levantamento topográfico, a que se refere o símbolo abaixo?
A
Vértices topográficos.
B
RN Oficial.
C
Vértices geodésicos.
D
Pontos de sondagem.
A NBR 13.133, estabelece em sua “Tabela 5 – Levantamento topográfico planialtimétrico” que a metodologia da classe I PA deve ser por poligonais planimétrica, perimétricas e internas da classe V P ou de ordem superior. Estações das poligonais niveladas conforme nivelamento da classe IV N ou de ordem superior. Pontos irradiados medidos taqueometricamente com leitura de três fios sobre miras devidamente comparadas, visada máxima de 150 m, teodolito classe 1. De acordo com a NBR 13.133 a escala de desenho e a equidistância das curvas de nível para a classe I PA será:
A
1:5000 e 5 m
B
1:5000 e 2 m
C
1:2000 e 2 m
D
1:1000 e 1 m
E
1:1000 e 2 m
A NBR 13.133/2021 classifica os nivelamentos em Geométrico (IN), Trigonométrico (IIN) e Taqueométrico (IIIN). No caso do nivelamento aplicado para transporte de altitude ou cota, para uso em rede urbana e para uso em poligonal principal, é CORRETO o que se afirma em:
A
Usar o método Trigonométrico, pois o mesmo permite ler distâncias maiores, com tolerâncias normativas de 15mm raiz do K (k = extensão do circuito nivelado em km).
B
Independentemente do método de nivelamento, os dois métodos podem ser utilizados para os usos apresentados.
C
Usar o método Geométrico, pois é mais adequado e fácil, sendo os valores de tolerância de fechamento para os usos apresentados na ordem de melhor ou igual a 15mm raiz do K (k = extensão do circuito nivelado em km).
D
No método de Nivelamento Geométrico, deve atender as tolerâncias normativas, respectivamente, menor ou igual a 6mm para transporte de altitude ou cota, 8mm para rede urbana e 12mm por km para a poligonal principal.
E
Independentemente do tipo de nivelamento a ser escolhido, ele deve iniciar em um RN (referência de nível) conhecido e, caso venha a se constituir em um circuito aberto (linha aberta), não é necessário se fazer o contranivelamento.
Qual dos seguintes itens está relacionado à norma NBR 13133?
A
Padronização e elaboração de mapas e peças cartográficas.
B
Procedimentos para a realização de levantamento aerofotogramétrico.
C
Diretrizes para a calibração de drones.
D
Requisitos para a execução de levantamentos topográficos.
E
Requisitos para georreferenciamento de imóvel rural.
Para a realização de operações topográficas, são necessários instrumentos que possibilitem aquisição de informação. Sendo assim, são exemplos de instrumentos básicos descritos na NBR nº 13.133/2021
A
estações totais (ET) ou taqueômetros eletrônicos e medidores eletrônicos de distâncias (MED);níveis; receptores Global Navigation Satellite System (GNSS); drones e escâneres.
B
teodolitos; estações totais (ET) ou taqueômetros eletrônicos e medidores eletrônicos de distâncias (MED); níveis; receptores Global Navigation Satellite System (GNSS); e escâneres.
C
estações totais (ET) ou taqueômetros eletrônicos e medidores eletrônicos de distâncias (MED); níveis; receptores Global Navigation Satellite System (GNSS); e escâneres.
D
teodolitos; níveis ópticos; estações totais (ET) ou taqueômetros eletrônicos e medidores eletrônicos de distâncias (MED); e receptores Global Navigation Satellite System (GNSS).
De acordo com a ABNT NBR 13133:2021, como é denominado o método exploratório do terreno, com a finalidade específica de seu reconhecimento, sem prevalecerem os critérios de acurácia?
A
Levantamento topográfico planialtimétrico.
B
Levantamento topográfio expedito.
C
Levantamento topográfico planimétrico.
D
Levantamento topográfico altimétrico.
Considerando a NBR 13133/2021, analise as assertivas abaixo:
I. Para a execução das operações topográficas, são necessários os seguintes instrumentos auxiliares, dentre outros: nível de cantoneira, de bastão e de mira; trena; termômetro;barômetro; cromatógrafo líquido de alta performance.
II. Considerando as finalidades do levantamento topográfico, a densidade de informações a serem representadas, as dimensões e a acurácia necessária a cada finalidade, tem-se duas classes de poligonais planimétricas: poligonal principal e poligonal secundária.
III. As medições angulares para fins de poligonação devem ser feitas pelo método das linhas coplanares.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas II e III.
E
I, II e III.
De acordo com a NBR 13133/2021, é INCORRETO afirmar que:
A
Leito carroçável é a pista de rolamento de um logradouro, sempre pavimentada, determinada pelos meios-fios construídos.
B
Acurácia é o grau de aderência das medidas em relação ao seu valor verdadeiro, que, se for desconhecido, considera-se a média aritmética dessas medidas o valor mais provável.
C
Estação livre é o método para obtenção da posição da estação ocupada a partir de observações a, no mínimo, dois pontos, sendo recomendados três ou mais pontos para um melhor ajustamento.
D
Lance de nivelamento é o intervalo entre miras a ré e avante.
E
Precisão são os valores que expressam o grau de aderência das medidas entre si.
Segundo a NBR nº 13.133/2021, apoio geodésico planimétrico é
A
o conjunto de pontos, materializados no terreno, que proporciona o controle de posição dos levantamentos topográficos em relação à superfície terrestre, em coordenadas geodésicas ou planas, referenciando-as ao datum planimétrico oficial.
B
o conjunto de pontos, materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária (cota) ou ao nível médio (altitude), que serve de base altimétrica para levantamentos topográficos geodésicos.
C
o conjunto de pontos, materializados no terreno, com coordenadas cartesianas (x e y) determinadas a partir de uma origem no plano topográfico local, que serve de base planialtimétrica, altimétrica e planialtimétrica para o levantamento topográfico.
D
o conjunto de pontos, materializados no terreno, que proporciona locação de pontos planimétricos, posiciona, orienta e controla o levantamento, atendendo aos seus objetivos através de dois ou mais pontos geodésicos referenciado ao datum planimétrico local.
Na topografia adota-se como modelo matemático, uma superfície plana como referência, imaginária e tangente ao esferoide terrestre, onde se projeta todos os detalhes e acidentes topográficos da superfície física da Terra. De acordo com a NBR 13.133 (ABNT, 2022), a dimensão máxima desse plano (diagonal), poderá ser de até
A
60km.
B
45km.
C
40km.
D
35km.
E
20km.
De acordo com a NBR 13133, a definição de curva de nível é:
A
representação altimétrica, por uma linha contínua, dos pontos com a mesma cota ou altitude ortométrica ou altitude normal.
B
distância vertical de um ponto a uma superfície horizontal de referência.
C
polígono fechado determinado por uma sequência de linhas.
D
sequência de seções entre dois nós.
O levantamento dos limites e das confrontações de um imóvel, incluindo o alinhamento da via ou logradouro com o qual faça frente, bem como sua amarração a pontos de referência cadastral, é definido como
A
croqui topográfico.
B
planta arquitetônica.
C
levantamento planimétrico.
D
levantamento planialtimétrico.
Para os efeitos da ABNT NBR 13133/2021, que trata da execução de levantamento topográfico, aplicam-se alguns importantes termos e definições:
I. Curva de nível: representação altimétrica, por uma linha contínua, dos pontos com a mesma cota ou altitude ortométrica ou altitude normal.
II. Apoio topográfico planimétrico: polígono fechado determinado por uma sequência de linhas.
III. Circuito: conjunto de pontos materializados no terreno, com coordenadas cartesianas (x e y) determinadas a partir de uma origem no plano topográfico local, que serve de base planimétrica ao levantamento topográfico.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas I e III.
E
I, II e III.
Na NBR de Execução de Levantamento Topográficos (ABNT NBR 13.133/2021) as poligonais passam a ser classificadas de duas maneiras: I) poligonal principal (PP) e II) poligonal secundária (PS). Para a realização e desenvolvimento do levantamento topográfico, essas poligonais passam a se constituir, geometricamente, em poligonal apoiada em bases formadas por pontos distintos (figura 1) e poligonais apoiadas em dois pontos distintos (figura 2).
Diante disso, assinale a alternativa CORRETA.
A
A poligonal apoiada em bases distintas não pode ser usada para a poligonal apoiada em pontos distintos, não sendo necessária a correção de pressão atmosférica e de temperatura.
B
A poligonal apoiada em pontos distintos sempre terá pontos de partida constituídos na poligonal, ficando esses pontos pertencentes a essa poligonal fechada.
C
As medições angulares nos dois tipos de poligonais devem ser feitas usando estação total de precisão de ± 0°00’10” e a precisão linear de ± 0,150 m de fechamento linear.
D
A poligonal apoiada em bases distintas é uma poligonal enquadrada (classificada anteriormente como tipo 2 e 3 na NBR 13.133/1994).
E
A poligonal apoiada em bases distintas sempre vai ter precisão maior que a poligonal apoiada em pontos distintos, pois essa segunda poligonal é fechada.
A NBR 13133 (ABNT 1994) estabelece que, para evitar os efeitos do fenômeno de reverberação, as visadas devem situar-se acima de
A
0,100 m do solo.
B
0,500 m do solo.
C
1,500 m do solo.
D
2,100 m do solo.
Em um levantamento topográfico, acontecem alguns erros, como leitura incorreta nos equipamentos, anotações erradas, que podem gerar uma série de inconvenientes e prejuízos.
De acordo com A NBR 13133, sobre erros de graficismo e precisão de escalas topográficas, analise as afirmativas a seguir:
I. O erro de graficismo admissível na elaboração do desenho topográfico para lançamento de pontos e traçados de linhas equivale a duas vezes a acuidade visual do ser humano.
II. É possível definir o valor da precisão da escala em função do erro de graficismo.
III. Uma escala 1:5000 apresenta uma precisão mínima de 1m.
IV. Para um rio representado por um segmento com 17,5 cm, na escala do desenho de 1:18.000, o erro de graficismo admissível é de 60 cm.
Assinale a alternativa que indica a sequência CORRETA.
A
I, II, III e IV.
B
I e III, apenas.
C
I, II e III, apenas.
D
I, II e IV, apenas.
E
Nenhuma das respostas
Ano:
2024
Prova:
COMPEC - UFAM - Técnico de Laboratório - Área Cartografia - 2024
De acordo com a NBR 13.133/2021, na concepção de desenhos topográficos, o erro de graficismo, ou seja, o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas equivale a duas vezes a acuidade visual, que é de:
A
0,10 𝑚𝑚.
B
0,20 𝑚𝑚.
C
0,30 𝑚𝑚.
D
0,40 𝑚𝑚.
E
0,50 𝑚𝑚.
Quais são as duas classes de poligonais planimétricas contidas na NBR13133/2021 da ABNT?
A
Poligonal aberta e poligonal fechada
B
Poligonal retilínea e poligonal enquadrada
C
Poligonal topográfica e poligonal geodésica
D
Poligonal principal e poligonal secundária
E
Poligonal superior e poligonal de apoio
Segundo a NBR 13.133/2021, que aborda a execução de levantamento topográfico, como é definido o termo “altitude ortométrica”?
A
Distância entre a superfície física e a elipsoidal, observada sobre a normal do lugar, considerada sobre o plano tangente ao elipsoide.
B
Distância entre a superfície física e o quase geoide, tomada ao longo da normal.
C
Distância entre a superfície física e a geoidal, observada na vertical do lugar.
D
Distância que separa as superfícies elipsoidal e quase geoidal, ao longo da normal.

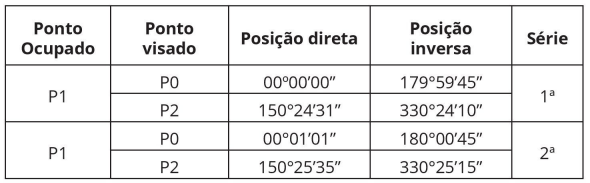

De acordo com a Norma para Execução de Levantamentos Topográficos - NBR 13.133 (ABNT, 2021, p. 6), o método das direções consiste em medições angulares horizontais com visadas nas direções determinantes nas posições direta e inversa da luneta (leituras conjugadas) de um medidor de ângulos. Considerando a medição angular horizontal do ângulo compreendido entre as direções P1-PO e P1-P2 em duas séries, o ângulo obtido será de:
A
150º24'28"
B
150º24'33"
C
150º24'30”
D
179º59'42”
E
179º59'41”
