Questões de Concurso sobre NBR 13133

Em relação à Execução de levantamento topográfico, segundo a norma NBR 13133/1994, é CORRETO afirmar que:

A planta na escala 1:1000 ou maior, resultado da aplicação sistemática da NBR 14.166 e da NBR 13.133, tem por finalidade primordial os estudos sobre alinhamento, nivelamento e emplacamento de edificações. Ela é denominada

De acordo com a NBR 13133 (Execução de Levantamento Topográfico), a densidade mínima de pontos a serem medidos por hectare, nos levantamentos planialtimétricos cadastrais classe II, em terrenos com declividade acima de 20%, é de

Ainda de acordo com a NBR 13.133/2004, as estações totais (total station) – medidores eletrônicos de ângulos e distâncias – são classificadas segundo os desvios padrão que as caracterizam. De acordo com esta norma, assinale a opção correta.

De acordo com a NBR 13.133/2004, os medidores eletrônicos de distâncias (MED) são classificados segundo o desvio padrão que os caracteriza. Com base nessa norma, assinale a opção correta.

De acordo com a NBR 13.133/2004, os níveis são classificados segundo desvio padrão de 1km de duplo nivelamento. Com base nessa norma, assinale a opção correta.

De acordo com a NBR 13.133/2004, os teodolitos são classificados segundo o desvio padrão de uma direção observada em duas posições da luneta (DIN 18.723). Com base nessa classificação, julgue as informações do quadro abaixo como Verdadeiras (V) ou Falsas (F) e, em seguida, assinale a opção correta.

A sequência correta é:

O sistema de representação cartográfica adotado pelo sistema cartográfico brasileiro e recomendado em convenções internacionais é o sistema de projeção universal transversa de mercator (UTM), norma NBR 13.133/2004. Este sistema de projeção é decomposto em sistemas parciais constituídos de fusos e segue o critério adotado pela carta internacional ao milionésimo, ou seja, de 1 a 60 fusos, contados a partir do antimeridiano de Greenwich para Leste.

Sérgio Luiz Costa Saraiva. Cartografia Notas de Aulas, 3.ª ed., 2006.

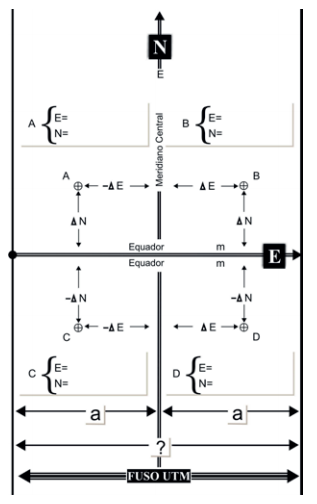

Considerando o FUSO UTM representado na figura acima, assinale a opção correta.

Em conformidade com o que preceitua a NBR 13.133/2004, relacione a primeira coluna à segunda e, em seguida, assinale a opção correta.

I – Apoio topográfico

II – Apoio geodésico altimétrico

III – Apoio geodésico planimétrico

IV – Erro de graficismo

V – Sistema geodésico brasileiro (SGB)

VI – Desvio padrão

VII – Sistema de projeção topográfica ou sistema topográfico local

( ) Conjunto de pontos descritos da superfície física da Terra, implantados e materializados na porção da superfície terrestre delimitada pelas fronteiras do país.

( ) O padrão de exatidão planimétrica deve ser definido a partir do desvio padrão admissível estabelecido para o levantamento topográfico, na sua parte planimétrica, admitida a distribuição normal, e é dado por 1,645 vez esse desvio padrão, para 90% das distâncias testadas.

( ) Conjunto de pontos planimétricos, altimétricos ou planialtimétricos que dão suporte ao levantamento no modelo plano estabelecido pela norma NBR 13.133/2004.

( ) O plano de projeção local tem a sua dimensão máxima limitada a 80km, a partir da origem, de maneira que o erro relativo, decorrente da desconsideração da curvatura terrestre, não ultrapasse 1/35000 nesta dimensão e 1/15000 nas imediações da extremidade desta dimensão.

( ) Conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.

( ) Conjunto de pontos, materializados no terreno, que proporciona aos levantamentos topográficos o controle de posição em relação à superfície terrestre determinada pelas fronteiras do país, referenciando-os ao datum planimétrico do país.

( ) Erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2mm, que equivale a duas vezes a acuidade visual.

A sequência correta é:

As normas da Associação Brasileira de Normas Técnicas (ABNT) fixam as condições para a execução de um levantamento topográfico destinado a compatibilizar medidas angulares, lineares e de desníveis e suas respectivas tolerâncias em função dos erros, selecionando métodos, processos e instrumentos para a obtenção de resultados compatíveis com a destinação do levantamento, e assegurando que a propagação de erros não exceda os limites de segurança inerentes a esta destinação. Na aplicação da norma específica, a ABNT sugere consultar os documentos da lista abaixo. Considerando a NBR e sua aplicação, relacione a primeira coluna à segunda e, em seguida, assinale a opção correta.

I – NBR 8.196

II – NBR 8.403

III – NBR 10.068

IV – NBR 10.126

V – NBR 10.582

VI – NBR 10.647

VII – NBR 13.133

( ) Execução de levantamento topográfico.

( ) Apresentação da folha para desenho técnico – procedimento.

( ) Cotagem em desenho técnico – procedimento.

( ) Aplicação de linhas em desenhos – Tipos de linhas – Largura das linhas – Procedimento.

( ) Emprego de escalas no desenho técnico – Procedimento.

( ) Folha de desenho – Leiaute e dimensões – Procedimento.

( ) Desenho técnico – Norma geral – Terminologia.

A sequência correta é:

De acordo com a NBR 13133/1994, a simbologia apresentada abaixo se refere a:
