Com base na figura acima, assinale a opção correta acerca da geometria descritiva básic...

1
Q869133
Arquitetura Desenho técnico
Teclas de Atalhos
Compartilhar
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - TCE ES - Analista Administrativo - Área Arquitetura - 2014

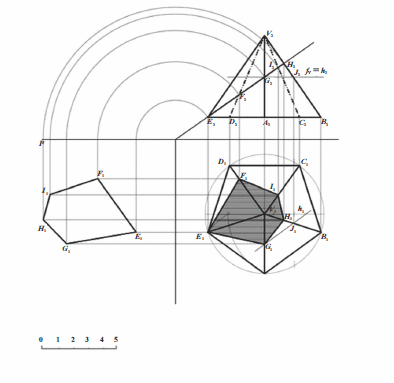

Com base na figura acima, assinale a opção correta acerca da geometria descritiva básica: os diedros, as três projeções e os cortes.

A
Uma linha vertical, colocada no segundo diedro, é representada, em sua verdadeira grandeza, na projeção horizontal e reduzida a um ponto, na projeção vertical.
B
A figura acima evidencia, nas vistas frontal, lateral esquerda e superior, o rebatimento de uma seção plana sobre o plano lateral esquerdo de projeções.
C
A figura acima inclui a representação de um plano de corte perpendicular ao plano vertical de projeções.
D
Um diedro é o espaço delimitado pelos planos vertical, horizontal e de perfil definidos pelos eixos cartesianos xyz.
E
Por serem ortogonais aos planos de projeção, as projeções cilíndricas diferenciam-se das paralelas.
