Parte do circuito mostrado na figura consiste em um...

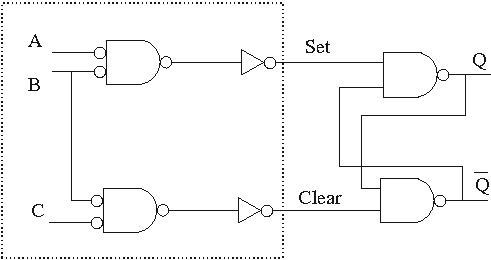

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.
Parte do circuito mostrado na figura consiste em um circuito básico de flip-flop chamado latch, cuja tabela-verdade é a seguinte.
Set | Clear | Q |
1 0 1 0 | 1 1 0 0 | não muda 1 0 inválido |
