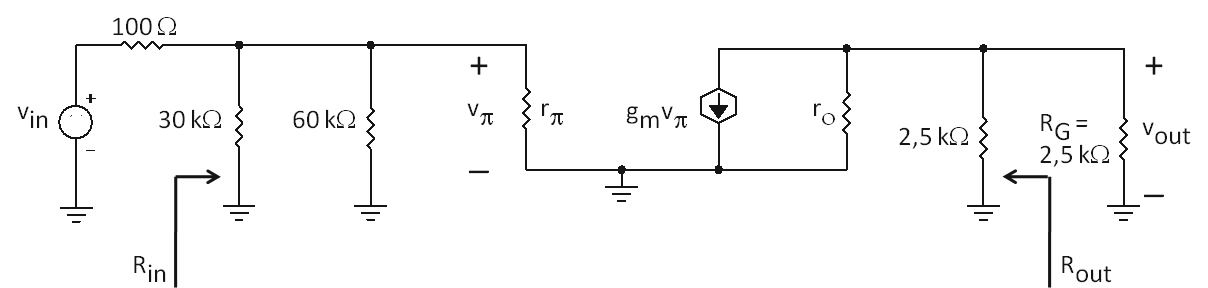

O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são gm = 16,6 × 10-3 S, rπ = 6,0 kΩ e ro = 121 kΩ. Com referência a esse circuito, julgue os itens seguintes. O ganho de tensão do circuito amplificador em questão equivale, aproximadamente, a Av = – 20,6 V/V. Nesse circuito, um sinal de saída vout está defasado de 180º com respeito a um sinal de entrada senoidal vin .

O ganho de tensão do circuito amplificador em questão equ...

Q373105

Ciências Aeronáuticas Eletrônica Analógica

Ano: 2009

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - ANAC - Especialista em Regulação de Aviação Civil - 2009

O ganho de tensão do circuito amplificador em questão equivale, aproximadamente, a A_v= – 20,6 V/V. Nesse circuito, um sinal de saída v_out está defasado de 180º com respeito a um sinal de entrada senoidal v_in .

Certo

Errado
